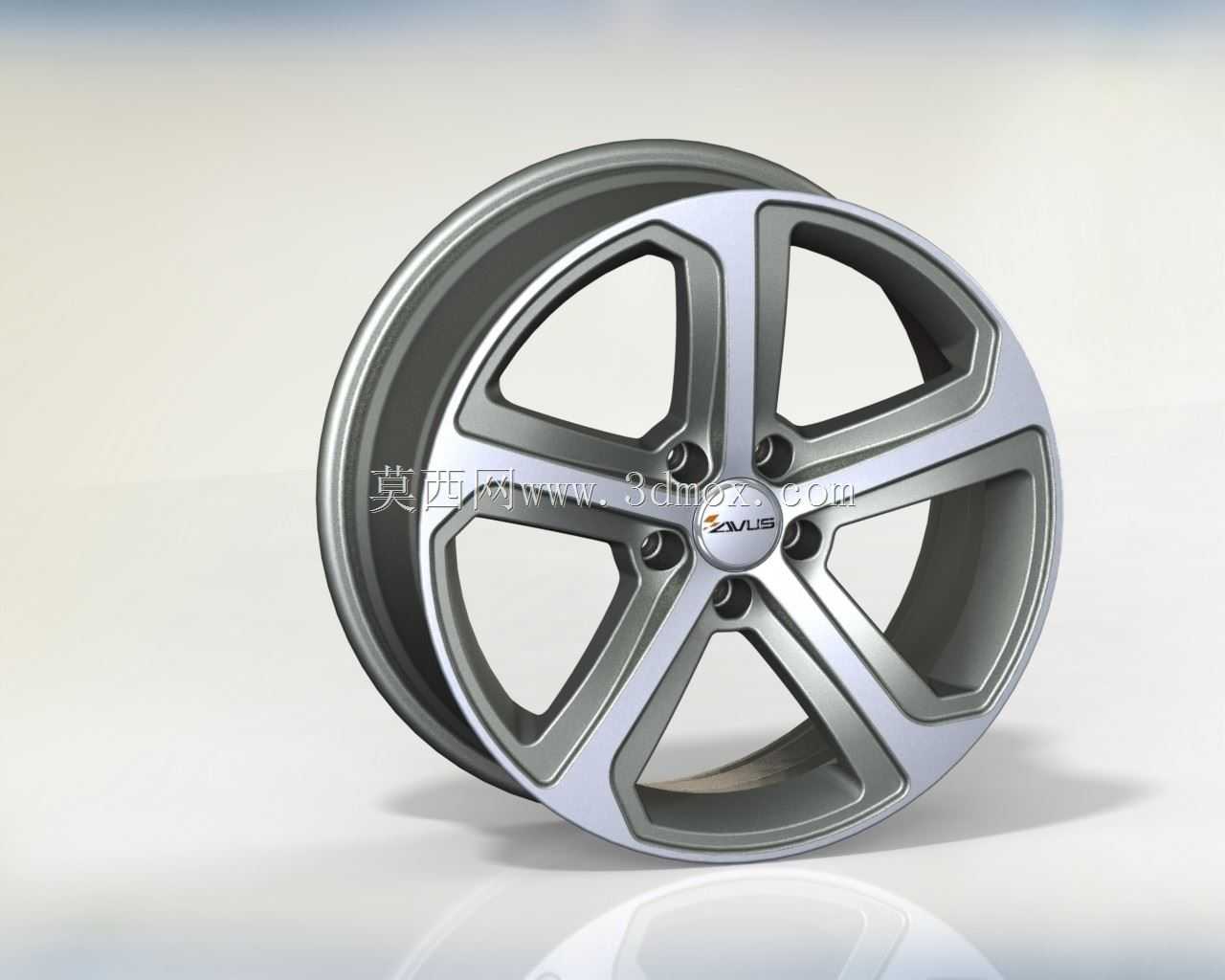

18英寸五辐铝合金乘用车轮毂结构设计

　　这款18英寸铝合金车轮的结构设计，首先要匹配家用SUV与中型轿车的改装及原厂配套需求，日常行驶场景覆盖城市铺装路面、轻度非铺装路面的通行要求，轮辋部分采用J值8.0的标准规格，适配胎宽225-255mm的民用子午线轮胎，偏距设定为40mm，中心孔直径67.1mm，可直接适配多数欧系、日系家用车型的轴头安装，无需额外加装变径圈即可保证同轴度，避免高速行驶时的轮端抖动问题。轮辐采用五组双切面辐条的结构布局，并非单纯追求外观视觉效果，每根辐条的截面从轮心安装盘位置向轮辋方向做渐变收窄设计，靠近安装盘的位置厚度达到22mm，向轮辋过渡位置厚度缩减至14mm，这种变截面设计一方面可以在轮端承受冲击载荷时，让应力沿着辐条平滑传导，

　　避免应力集中在辐条根部造成断裂风险，另一方面也能合理控制簧下质量，相比同尺寸同强度的铸铁轮毂减重35%左右，有效降低悬架系统的往复运动惯性，提升车辆行驶时的减震响应速度与操控灵敏度。安装面的五个螺栓孔采用PCD112mm的孔距分布，每个螺栓孔周边都做了3mm厚度的凸台加强结构，螺栓紧固时的压紧力可以通过凸台均匀分散到整个安装盘面，不会因为局部压强过大造成铝合金材料的压溃变形，螺栓孔的倒角设计为1.5×45°，既可以引导螺栓顺利对位安装，也能避免螺栓紧固时刮伤轮毂安装面的防腐涂层。轮辋的胎圈座位置做了两道凸起的安全筋结构，当轮胎在低胎压状态下行驶或者遭遇侧向冲击时，胎圈不会轻易从轮辋槽内脱出，

　　大幅降低高速爆胎或者轮胎脱圈引发的失控风险，轮辋的气门嘴孔预留位置设置在两根辐条之间的凹陷区域，既不会因为辐条遮挡影响充气操作，也能避免平衡块粘贴时与气门嘴产生位置干涉。设计过程中针对轮辐的受力路径做了多轮迭代，最初的等截面辐条方案在13度冲击测试中，辐条根部最大应力达到280MPa，超过了A356铝合金T6处理后的屈服强度，调整为变截面加背面加强筋的结构后，相同冲击载荷下的最大应力降至210MPa，留有足够的安全冗余，同时轮辐背面的掏空设计也进一步平衡了材料分布，避免铸造过程中因为壁厚不均产生缩孔、砂眼等铸造缺陷。轮缘部分采用7.5mm厚度的加强设计，应对路边停车时的路肩剐蹭以及轻度越野时的石块冲击，

　　轮缘的圆角过渡处理可以减少轮胎拆装时对胎圈的损伤，也能降低行驶过程中轮缘位置的应力集中。整个轮毂的动平衡余量控制在5g以内，铸造完成后经过X射线探伤检测内部缺陷，机加工过程中安装面的平面度公差控制在0.05mm以内，保证车轮安装后与制动盘、轴头的贴合度，减少高速旋转时的不平衡量。表面处理采用银灰双色的涂装方案，辐条正面做亮面切削处理，侧面与轮辋部分做哑光灰喷涂，既提升外观质感，也能在日常使用中减少刹车粉尘附着后的清洁难度，涂层厚度控制在80-120μm，通过1000小时中性盐雾测试，满足沿海高湿高盐环境下的防腐使用要求。
