17英寸铸铝轮辋重力铸造模具结构

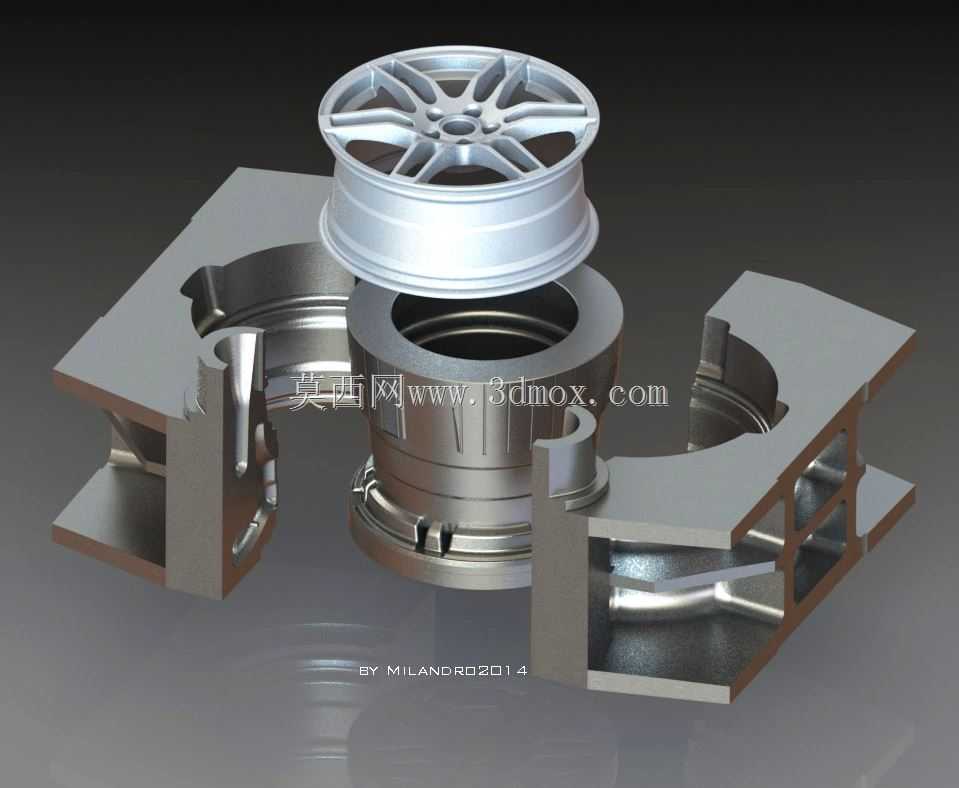

　　这套结构针对乘用车17英寸铝合金轮辋的重力铸造工艺开发，核心服务于低压/重力铸造生产线的轮型量产环节，匹配常规铝合金车轮铸造车间的开模、合模、浇注、取件全流程作业逻辑。日常生产中，该模具直接安装在重力铸造机的动定模安装板上，适配常规倾斜式重力铸造设备的装夹接口，无需额外改造设备基座即可完成上线调试。从功能逻辑上看，模具分模面完全贴合轮辋的轮廓走向，外侧滑块对应轮辐的复杂曲面成型区域，中芯模对应轮辋中心安装座与气门嘴孔的成型位，下模腔直接成型轮辋的轮缘与胎圈座结构，合模后各模块贴合面的锁合精度直接决定铸件的飞边余量控制水平，设计时将分模缝设置在轮辋非外观面的台阶位置，可大幅降低后续去飞边工序的打磨工作量。

　　设计过程中优先考虑了铝液充型的流道走向，将浇口设置在轮辋中心安装座的对应位置，铝液进入型腔后可顺着轮辐的筋位均匀流向轮缘区域，避免局部卷气造成的气孔、缩松缺陷，同时在轮辐厚大部位对应模具位置设置了随形冷却水道，可精准控制不同区域的冷却速率，让铸件实现顺序凝固，从根源上减少缩孔缺陷的产生。从安装边界来看，模具整体外廓尺寸适配常规17英寸轮型的铸造机开模行程，滑块抽芯距离预留了足够的取件空间，不会出现开模后铸件卡在模腔里的情况；模架上的定位销孔与设备安装孔采用标准化孔位设计，换型时可快速完成定位装夹，减少生产线停线等待时间。模具的顶出机构对应轮辋的非加工面位置设置顶杆，顶出过程中受力均匀，不会造成铸件变形，

　　顶杆的配合间隙控制在合理范围内，既不会漏铝液产生飞边，也不会因为间隙过小出现卡滞问题。针对铝合金铸造过程中的模具热疲劳问题，模腔表面的成型区域做了均匀的壁厚设计，避免局部壁厚差过大造成反复冷热循环后的开裂问题，同时在易损的浇口套部位采用了可拆卸的模块化设计，日常维护时仅需更换磨损的浇口套即可，无需整体返修模腔，大幅降低模具的运维成本。这套结构的成型精度可直接满足轮辋毛坯的尺寸公差要求，后续仅需对安装面、胎圈座位置做少量机加工即可进入涂装工序，适配主流A级乘用车的17英寸轮辋量产需求，可兼容多款同尺寸不同轮辐造型的轮型生产，仅需更换对应成型镶块即可完成换型，具备不错的生产柔性。
