20英寸汽车凹面轮毂结构设计

　　这款20英寸凹面轮毂的设计，首先要考虑的是适配中大型SUV车型的装车需求，这类车型整备质量普遍在2吨以上，轮毂的载荷冗余设计必须放在首位，不能只追求外观的凹面视觉效果而忽略结构强度。凹面造型的核心优势在于，装车后轮辐向内凹陷的结构可以给刹车卡钳留出更多安装空间，现在很多性能取向的SUV会升级多活塞刹车卡钳，普通平面轮毂很容易出现卡钳蹭轮辐的问题，这款凹轮的凹陷深度经过测算，能兼容绝大多数市售的大六活塞刹车套装，不需要额外加装法兰盘调整轮距，避免了法兰盘带来的轮端抖动、螺栓受力异常的隐患。

　　从安装边界来看，这款轮毂的节圆直径、中心孔尺寸是按照主流豪华SUV的轮端参数匹配的，轮辋宽度适配255到285宽度的轮胎，扁平比适配45到55区间的SUV专用轮胎，ET值的设定兼顾了凹面视觉效果和轮距外扩的合理范围，不会出现轮胎突出翼子板、转向蹭轮拱内衬的问题，装车后车轮与翼子板的齐平度控制在合理范围内，既满足外观改装的视觉需求，也不会改变原厂转向几何的核心参数，避免转向沉重、轮胎偏磨的问题。

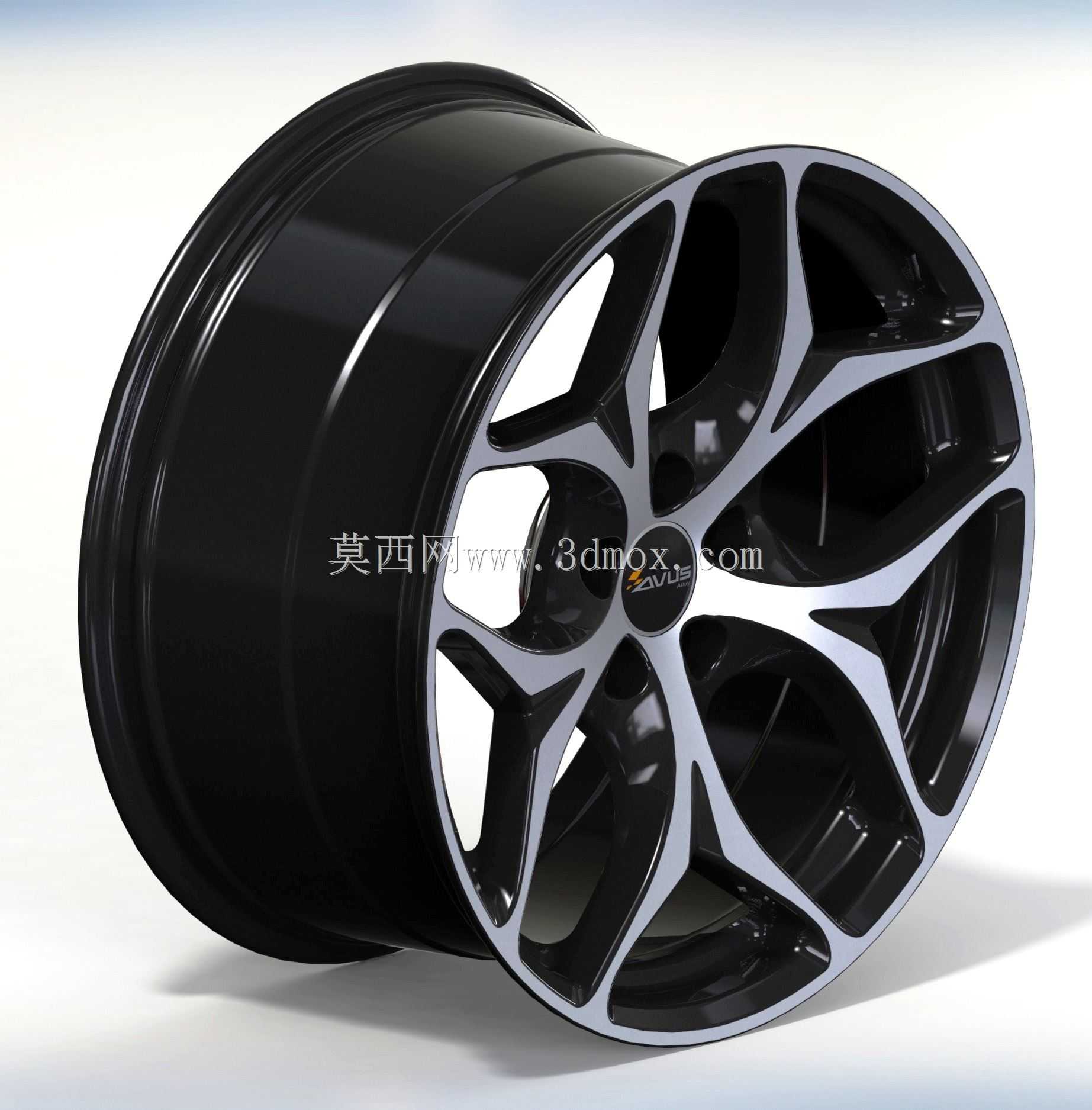

　　结构设计上，轮辐采用了多辐条的分叉式造型，每根轮辐的截面做了变厚度处理，靠近轮心安装盘的位置厚度更大，能更好地分散轮端螺栓传递的载荷，靠近轮辋的位置做了轻量化的减薄处理，同时在轮辐背面设计了加强筋结构，在不额外增加轮毂整体重量的前提下，提升了轮辐的抗扭转、抗冲击能力，应对日常行驶中遇到的坑洼冲击、减速带冲击时，不会出现轮辐变形、开裂的问题。轮辋部分采用了常规的深槽结构，方便轮胎的拆装，轮缘位置做了加厚处理，降低轮胎脱圈的风险，同时轮缘的圆角处理符合轮胎安装的国标要求，不会割伤轮胎胎圈的钢丝层。

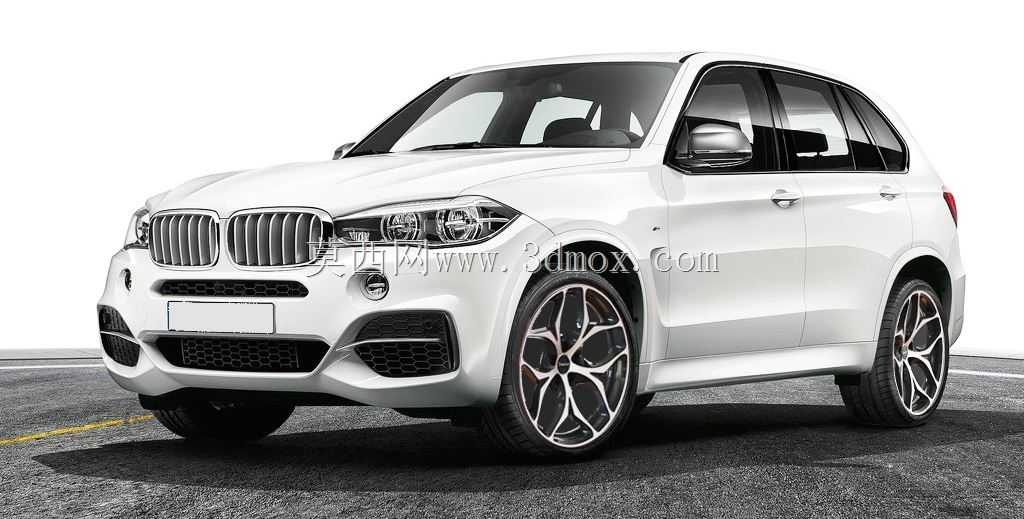

　　实际应用场景中，这类轮毂既可以作为原厂高配车型的替换配件，也适用于民用改装场景，日常城市道路行驶、非铺装路面的轻度越野都能满足使用需求，凹面的造型在车辆行驶过程中，轮辐的立体感更强，视觉上更具运动感，同时向内凹陷的结构也能减少轮辐被路边石刮蹭的概率，日常停车时就算靠近路肩，首先接触的是轮胎胎侧，不容易刮花轮毂表面。设计过程中还考虑了动平衡的配重需求，轮辋内侧预留了平衡块的安装位置，不会因为凹面结构导致平衡块无法安装、动平衡数据超标的问题，装车后高速行驶的抖动控制能达到原厂配件的标准。轮毂的安装面做了精加工处理，平面度控制在0.05mm以内，和轮轴的安装面贴合紧密，不会出现安装面虚接导致的车轮抖动、螺栓松动的问题，螺栓孔的位置度公差严格控制，保证每颗螺栓的受力均匀，避免长期使用后螺栓疲劳断裂的风险。
