直径70mm带标识汽车轮毂中心装饰盖

　　日常做整车外饰件匹配设计时，轮毂中心盖是很容易被忽略但直接影响整车外观精致度的小部件，这次建模的这款中心盖，首先明确的安装边界是适配常规乘用车6.5J-8J宽度的铝合金轮毂，中心安装孔位直径匹配72mm的通用轮毂中心孔，自身外径控制在70mm，和轮毂中心沉台的单边预留0.1mm的安装间隙，避免装配后出现卡滞或者间隙不均的问题。

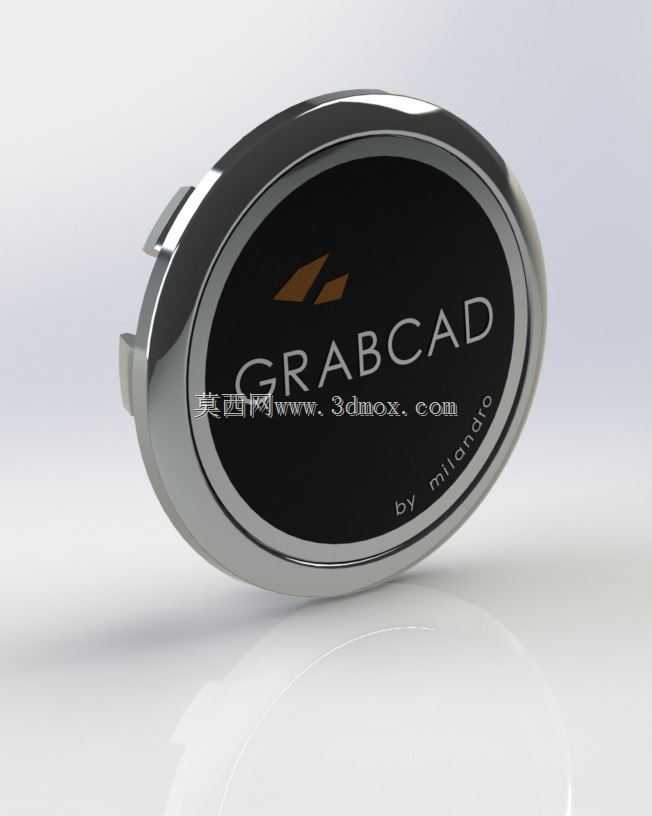

　　从功能特性来说，这类中心盖首先承担的是轮毂中心孔的装饰遮挡作用，避免轮毂轴承、轴头位置长期暴露在路面积水、泥沙、扬尘环境中，减少轴头锈蚀、螺母锈死的维保风险，其次盖体表面预留的品牌标识安装位，可通过滴胶、蚀刻或者嵌件注塑的方式固定品牌LOGO，强化整车品牌辨识度，同时亮面镀铬的外观处理，和铝合金轮毂的金属质感形成视觉呼应，提升车轮部分的精致感。

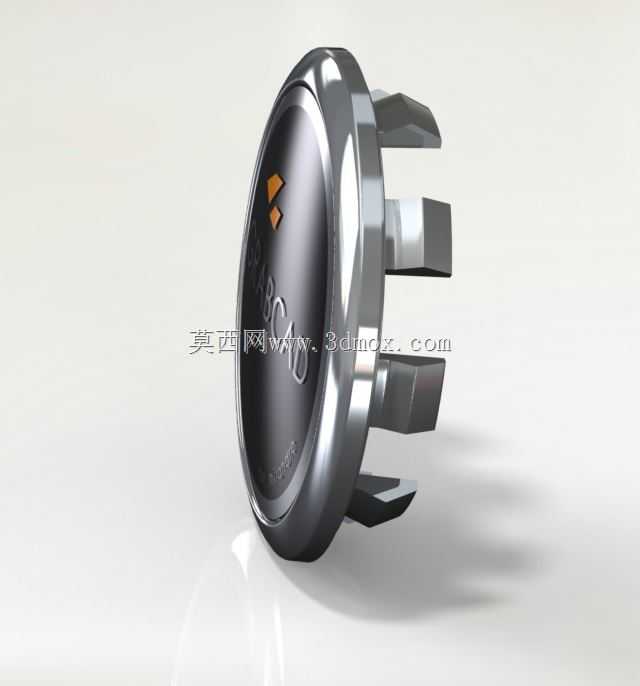

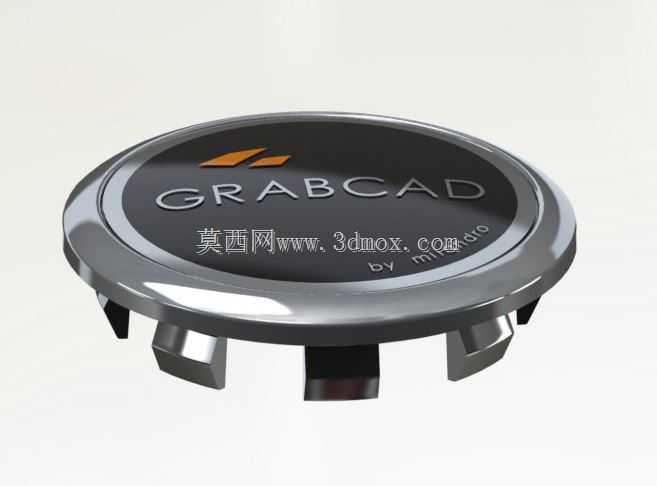

　　设计思路上没有采用传统的螺纹旋合结构，而是在盖体周向均匀布置了4个弹性卡扣，卡扣的倒扣角度设计为15度，卡扣根部做0.8mm的圆角过渡避免应力集中，装配时只需要对准轮毂中心沉台均匀按压，卡扣受力张开后卡入轮毂内侧的环形卡槽即可完成固定，拆卸时用塑料撬棒从边缘预留的拆卸缺口撬动即可取下，不需要额外工具，兼顾售后维保的拆装便利性和日常行驶的固定可靠性，卡扣的弹性变形量预留1.2mm，可适配不同厂家轮毂卡槽的尺寸公差，避免出现装配过松行驶中脱落，或者过紧无法装配的问题。

　　盖体的结构采用双层设计，外层是0.6mm厚的镀铬装饰层，基材选用ABS工程塑料，表面做抛光处理后再进行真空镀铬，保证镀层的附着力和镜面效果，内层是卡扣承载的结构层，选用加纤20%的PP材质，提升卡扣部分的抗疲劳性能，避免长期高低温交变环境下卡扣老化断裂，两层结构通过超声波焊接固定，焊接筋的宽度设计为0.5mm，焊接深度0.3mm，保证焊接后两层之间无相对窜动，同时避免焊接溢料影响外观面。

　　实际应用场景中，这类中心盖除了配套整车厂的量产轮毂使用，也大量应用在售后改装轮毂市场，不同的标识设计可以匹配不同品牌车型的改装需求，70mm的直径尺寸覆盖了市面上绝大多数紧凑型、中型家用轿车的轮毂规格，安装后不会突出轮毂端面，避免车辆行驶中盖体被飞石击打脱落，同时盖体和轮毂端面的贴合面设计了一圈0.2mm高的环形凸筋，装配后凸筋被轻微压合，可阻挡洗车高压水、路面积水渗入轮毂中心孔位置，提升轴头位置的防护能力。

　　建模过程中重点做了卡扣的装配干涉检查，模拟卡扣装配时的变形过程，确认卡扣在最大变形量下的应力值低于PP加纤材料的屈服强度，避免装配时卡扣断裂，同时对外观面做了曲率连续检查，保证镀铬后的镜面效果不会出现光影畸变，盖体边缘做了0.3mm的圆角处理，避免装配或者拆卸时划伤操作人员的手部，整体壁厚控制在2.5mm，壁厚均匀无突变，避免注塑生产时出现缩痕、翘曲的问题，保证量产时的成品率。
