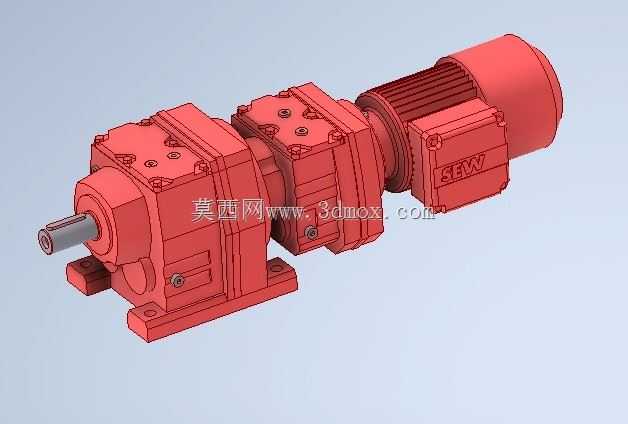

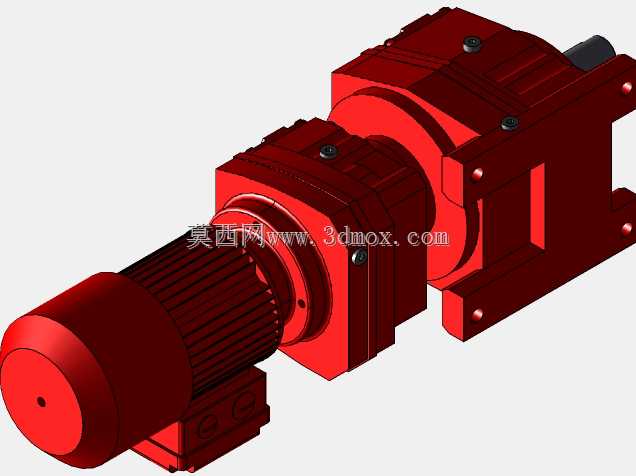

SEW同轴式斜齿轮减速驱动装置结构

　　在各类工业生产线的动力传输环节，这类同轴式斜齿轮减速驱动单元是应用覆盖面极广的核心传动部件，从自动化输送线的辊道驱动、包装设备的主传动、物流分拣系统的动力输入，到小型搅拌装置、轻工机械的动力输出端，都能见到同结构产品的实际应用。区别于分体式的电机与减速机拼接结构，这款驱动装置采用电机与减速箱体直连的集成式设计，从输入到输出保持同轴布局，能在有限的安装空间内实现大传动比的动力转换，同时减少分体安装带来的同轴度误差，降低运行过程中的振动与异常磨损。

　　从结构设计逻辑来看，这款产品采用多级斜齿轮传动的排布方式，输入侧直接集成三相异步电机的定子、转子与接线腔体，电机输出轴直接衔接第一级减速齿轮副，逐级通过斜齿轮啮合完成转速降低、扭矩放大的过程，最终通过输出端的实心轴将动力传递给负载。斜齿轮的齿向设计经过啮合重合度优化，相比直齿轮传动能承载更高的扭矩，同时运行噪音更低，适合长时间连续运行的工业工况。箱体采用分体式拼接的铸铁结构，结合面经过精密铣削加工保证密封性能，箱体上预留的油位观察、注油、排油结构，能满足日常维护时的润滑油脂更换需求，避免长期运行导致的齿轮齿面磨损。

　　安装边界方面，这款驱动装置采用底脚式安装结构，底部的安装基座带有两个对称的长圆形安装孔，可适配一定范围内的安装位置调整，安装时需要保证基座平面的平面度公差在允许范围内，避免强行锁紧安装螺栓导致箱体变形，影响内部齿轮的啮合间隙。输出轴为标准实心圆柱轴，带标准键槽，可通过联轴器、链轮或者齿轮直接与负载端连接，安装时需要注意输出轴的径向载荷与轴向载荷不能超过产品的额定承载范围，避免轴承受力过载导致提前失效。电机侧的接线盒采用独立腔体设计，接线端子与箱体内部的传动腔完全隔离，能避免润滑油脂渗入接线区域，同时接线盒的防护等级可满足常规工业车间的粉尘、少量溅水工况使用需求。

　　在实际选型匹配过程中，这类集成式减速驱动单元需要结合负载的实际运行转速、所需额定扭矩、工况系数、安装空间限制来确定具体的机座号与传动比，相比单独采购电机、减速机再进行拼接组装，集成式的驱动单元在出厂前已经完成了同轴度校准、齿轮啮合间隙调整与空载跑合测试，现场安装时只需要完成基座固定、接线与输出端连接即可投入使用，能大幅减少现场装配的调试工作量，同时降低因装配不当导致的早期故障概率。

　　从结构细节来看，每一级齿轮的支撑都采用深沟球轴承与圆锥滚子轴承搭配的方式，输入侧的高速轴采用深沟球轴承承受径向载荷，中间轴与输出侧的低速轴采用圆锥滚子轴承，可同时承受径向力与轴向力，适配斜齿轮传动过程中产生的轴向分力，保证齿轮在全负载运行过程中始终保持正确的啮合位置，不会出现轴向窜动导致的齿面偏载。箱体外部的散热筋结构沿着电机外壳与减速箱体的轴向排布，能在设备运行过程中通过空气对流带走齿轮啮合与电机运行产生的热量，避免长期运行导致箱体内润滑脂温度过高，降低润滑性能，缩短密封件与轴承的使用寿命。输出轴端的密封采用双唇口骨架油封，能有效阻止箱体内的润滑油脂泄漏，同时阻挡外部的粉尘、水汽进入箱体内部，保护内部传动部件的清洁。
