2.2英寸SPI接口TFT显示模组结构设计

　　在嵌入式开发、小型智能硬件的结构选型过程中，显示模组的适配往往是结构设计环节需要优先确认边界的部件，这款2.2英寸SPI通信协议的TFT显示屏，是目前小型手持设备、桌面迷你检测装置、开源硬件拓展项目中应用频次较高的一类显示配件。从实际工程应用的场景来看，这类小尺寸SPI显示屏不需要占用过多的主控IO资源，仅通过串行外设接口即可完成画面数据的传输，常被集成在便携式测温仪、小型环境参数采集终端、迷你3D打印机操作面板、开源开发板拓展显示模块、小型工控状态指示终端这类设备上，用来展示实时运行参数、简单交互菜单、设备状态提示信息，相比同尺寸的并行接口显示屏，它的接线数量更少，对结构内部的走线空间要求更低，很适合内部布局紧凑的小型电子设备使用。

　　从产品的功能特性来看，这款显示屏采用SPI通信协议，不需要复杂的并行总线布线，主控端仅需预留时钟、数据输入、片选、数据/命令切换这几个核心引脚即可完成驱动，部分版本还集成了背光控制引脚，可根据使用场景调节屏幕亮度，降低整机待机功耗。屏幕本身为TFT彩色显示材质，相比同尺寸的OLED屏，它的成本更低，批量供货稳定性更强，在常规工业温湿度环境下的使用寿命更有保障，能够满足多数非极端工况下的显示需求。模组本身将驱动电路、屏幕面板、连接引脚全部集成在一块PCB载板上，不需要额外搭配驱动转接板，用户在结构设计时只需要预留对应载板的安装空间，处理好安装孔位的固定即可，不需要额外考虑屏幕与驱动板的装配间隙。

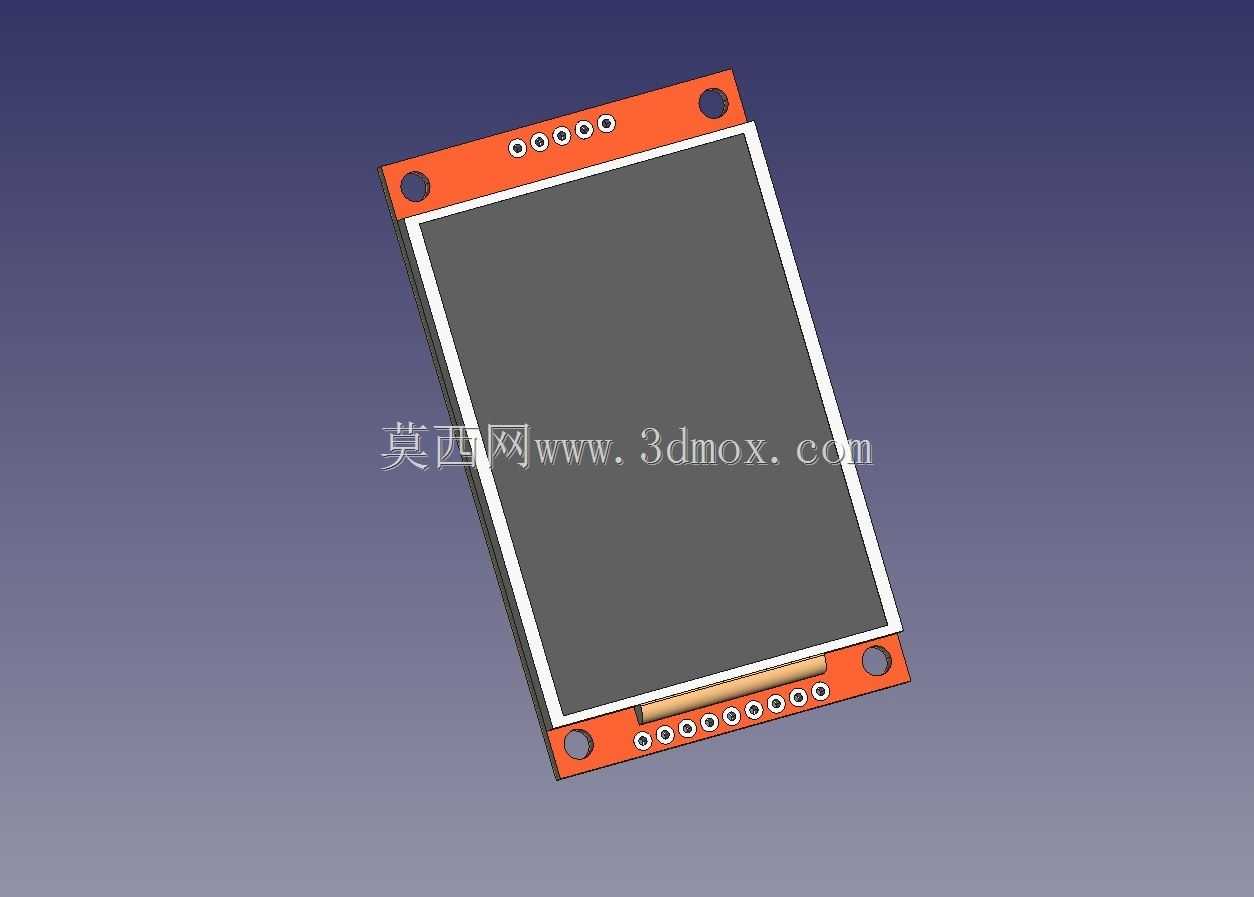

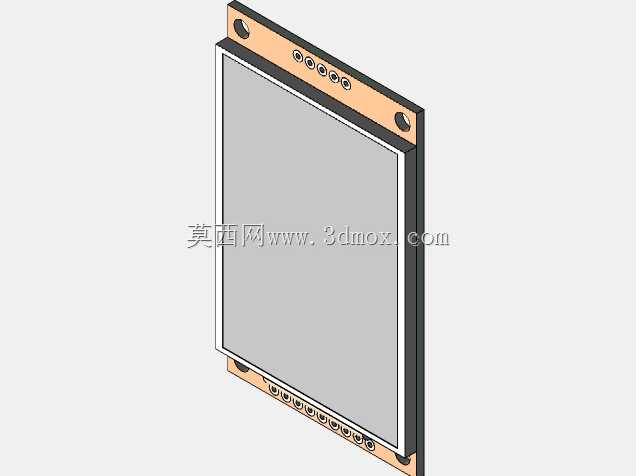

　　在设计思路上，这款模型还原了真实量产模组的结构特征，载板采用橙色阻焊的PCB结构，屏幕面板通过贴合工艺固定在载板正面，屏幕四周保留了均匀的白边封胶区域，还原了实际量产模组的封胶工艺边界。载板的上下两端分别预留了两排焊盘引脚，上端的引脚可用于外接拓展功能，下端的引脚为核心的SPI通信与供电引脚，用户可根据实际接线需求选择焊接对应排针，既可以焊接直插排针用于插接在面包板或者开发板排座上，也可以直接焊接导线连接到主控板，适配不同的设备内部接线需求。载板的四个角位置预留了圆形安装孔，可通过M2规格的铜柱或者螺丝将整个显示模组固定在设备外壳的内部限位柱上，不需要额外设计复杂的屏幕压片结构，降低外壳结构的设计复杂度。为了提升建模的实用性，模型对非核心的细节做了合理简化，省略了PCB板上的微小阻容件丝印、引脚的细微倒角这类不影响结构装配的特征，既保证了整体装配尺寸的准确性，也降低了模型的文件体量，方便结构工程师在做整机装配时直接调用，不会因为过多细碎特征导致装配卡顿。

　　从外形尺寸与安装边界来看，这款2.2英寸显示屏的有效显示区域对角线长度为2.2英寸，屏幕长宽比例为常规的小尺寸显示屏比例，整个载板的外轮廓尺寸略大于屏幕面板，在做外壳开窗设计时，需要注意开窗尺寸要小于载板外轮廓，大于屏幕有效显示区域，同时预留0.2mm左右的装配间隙，避免外壳压到屏幕边缘的封胶区域导致显示异常。安装孔的中心距严格参照量产模组的实际PCB尺寸设计，在设计设备内部的固定柱时，固定柱的中心位置需要与模型上的安装孔中心完全对齐，固定柱的高度需要根据屏幕表面到外壳内表面的距离计算，保证屏幕表面与外壳开窗的台阶面保留0.1-0.3mm的间隙，避免挤压屏幕造成碎裂。引脚伸出载板的高度在焊接常规直插排针后为5mm左右，在设计内部走线空间时，需要在载板引脚下方预留至少6mm的空间，方便排针焊接与导线排布，避免排针与下方的其他元器件或者壳体结构产生干涉。另外，屏幕的背光组件位于屏幕面板的背部，在结构设计时不要在背部紧贴放置发热量大的元器件，避免长期高温烘烤导致屏幕显示发黄、背光不均匀的问题，背部预留1mm以上的空气间隙即可满足散热需求。

　　在实际选型适配过程中，这类SPI显示屏的驱动兼容性较强，多数通用单片机都可以通过软件模拟SPI时序完成驱动，不需要额外搭配专用的显示驱动芯片，对于结构工程师来说，只需要确认好模组的安装尺寸、引脚位置、屏幕厚度，就可以直接在整机结构中预留对应的安装位置，不需要过多考虑电路层面的适配问题，是小型智能硬件设计中性价比很高的显示方案。
