城轨站点自助票务终端结构设计

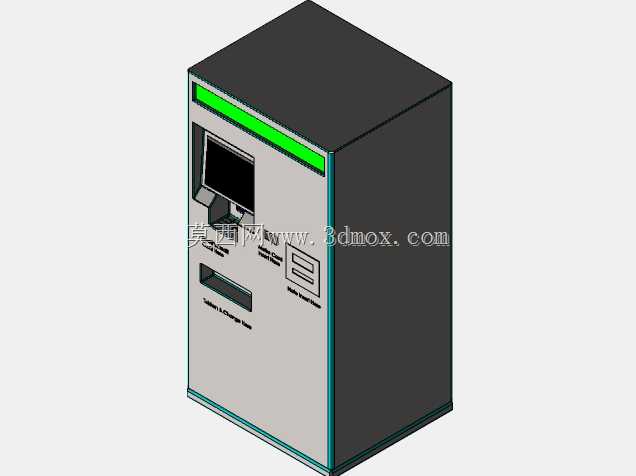

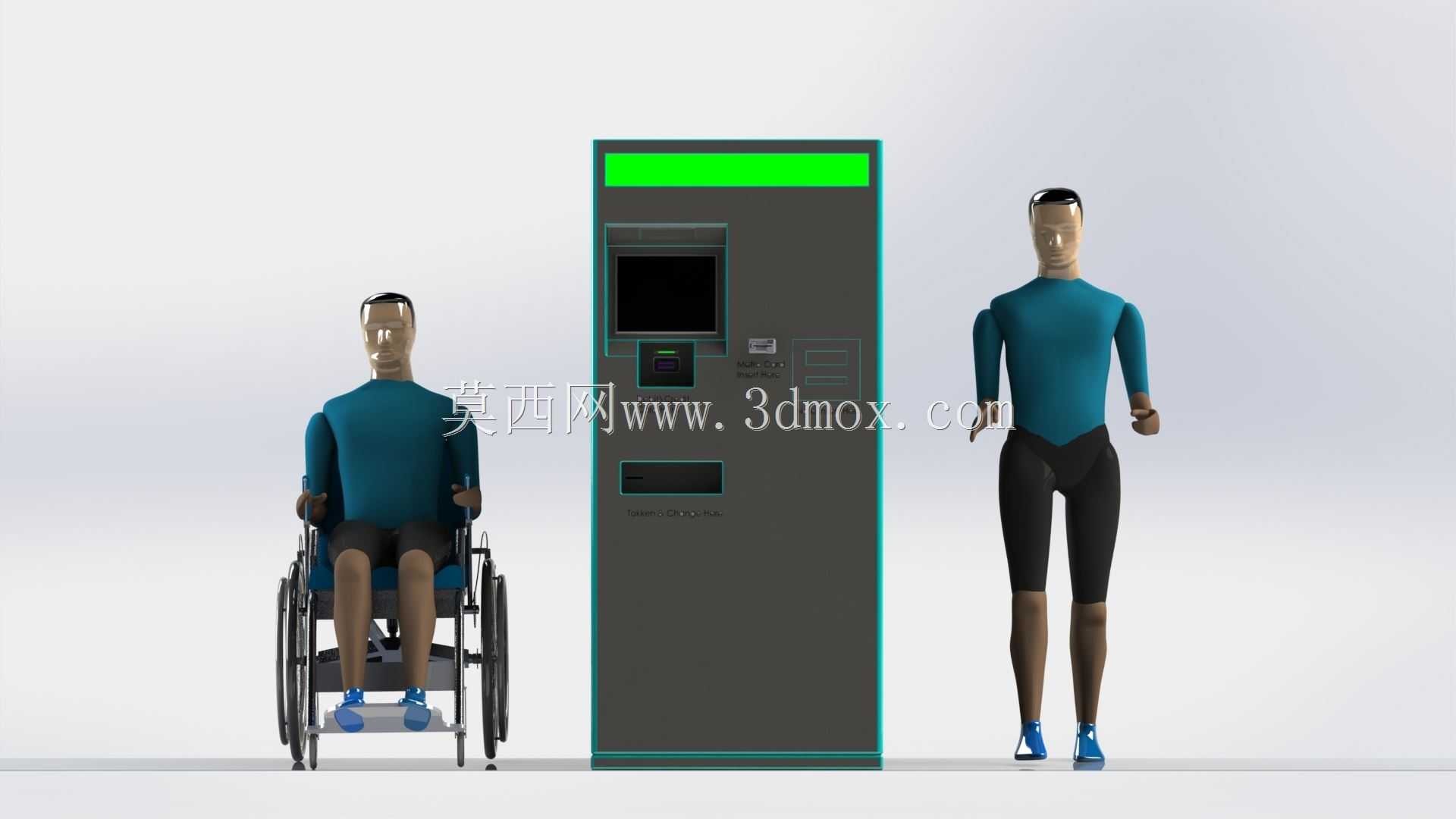

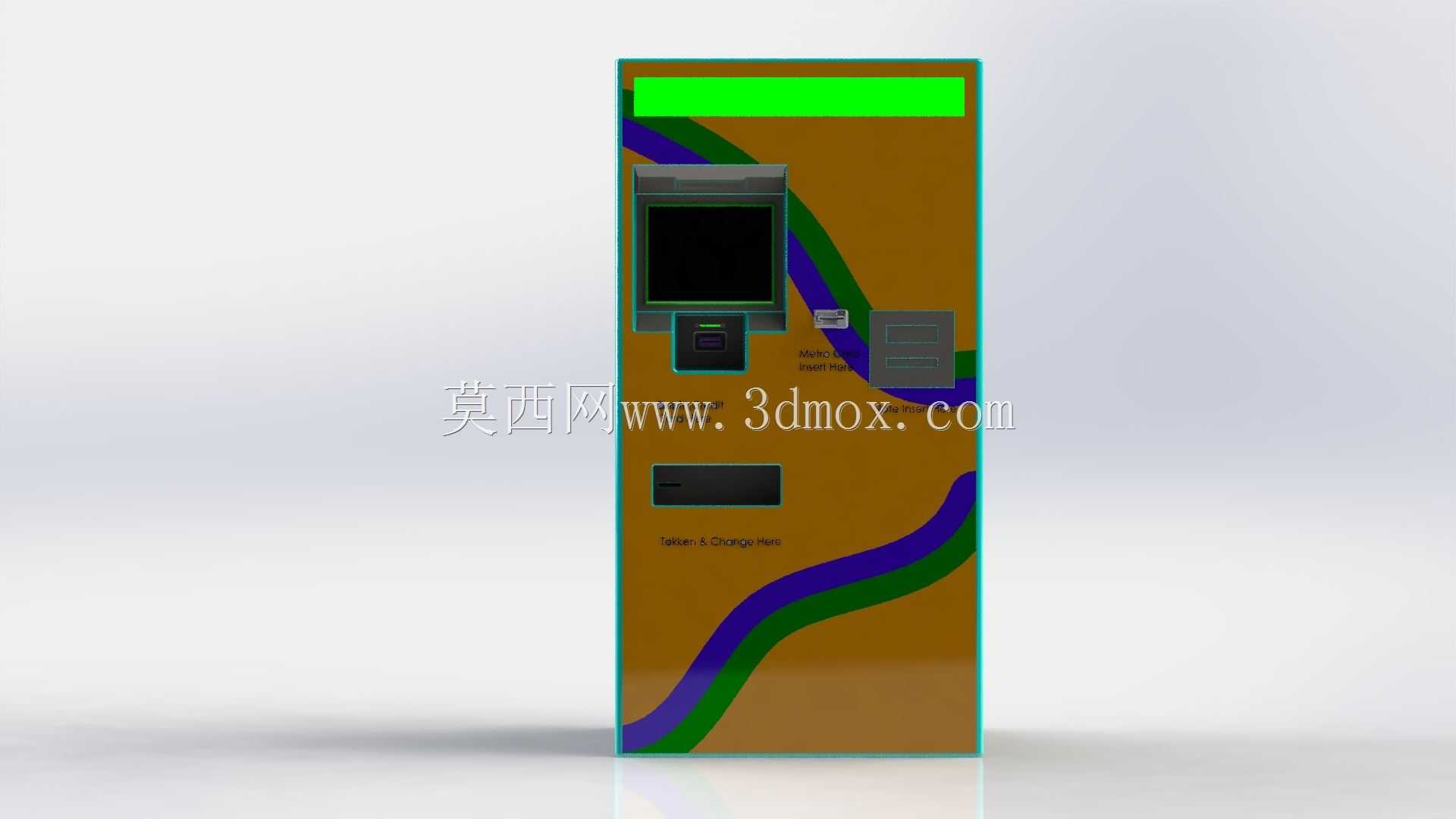

　　在城市轨道交通站点的站厅非付费区布设场景中，这类自助票务终端是分流人工窗口压力、提升乘客进出站效率的核心站务设备，日常承担单程票发售、票卡充值、票务信息查询、异常票卡初步处理等核心功能，适配大客流站点的高频次操作需求，设计阶段需要兼顾公共场景下的耐用性、操作便捷性与维护效率。从结构设计逻辑来看，整体采用立式一体化柜式结构，外壳主体采用冷轧钢板弯折焊接成型，边角做圆弧过渡处理，避免公共区域人流剐蹭造成磕碰伤害，正面操作区域依据成年人站立操作的人机工程学数据划定高度区间，将触控显示屏、票卡读写区、纸币找零口、硬币投退口、凭条打印出口全部集中在站姿舒适操作范围内，顶部设置的绿色灯带属于状态提示模块，可通过常亮、

　　闪烁等不同状态反馈设备当前运行、故障、暂停服务等工况，方便站务人员远距离快速排查设备状态。设备内部采用分层模块化布局，上层预留触控显示模组、主控单元的安装空间，中层排布纸币处理模块、硬币处理模块、票卡发售模块的固定位，下层设置电源模块、散热风道与维护检修空间，各模块通过标准快装支架固定，预留标准走线槽与接插件位置，可实现故障模块的快速抽换，无需整体拆解设备，大幅压缩站场运维的停机时长。安装边界方面，设备底部设置可调水平支撑脚与膨胀螺栓固定位，布设时需要在设备背部预留不小于400mm的检修通道，正面操作区域预留不小于1200mm的乘客操作等候空间，侧面避开站厅消防通道、盲道与其他服务设施的布设范围，设备整体高度控制在1800mm左右，

　　宽度控制在700mm区间，深度控制在550mm区间，既保证内部模块有充足安装空间，也不会过度占用站厅公共通行面积。结构细节上，操作面板的各功能开口做防泼溅卷边处理，适配公共场景下可能出现的液体泼洒风险，外壳接缝处设置导电泡棉密封条，兼顾电磁屏蔽与防尘需求，满足站厅公共区域长时间无间断运行的防护要求，设备背部设置带防盗锁的维护门，门锁采用站务通用钥匙制式，方便运维人员统一管理，散热风道采用下进上出的直通风路，进风口设置可拆卸防尘滤网，可在日常巡检时快速拆下清理，避免积尘影响内部电子元件稳定运行。针对公共场景的使用特性，操作面板的触控区域采用钢化玻璃覆盖，抗刮擦性能满足高频次触控操作需求，票卡出口、找零口等位置设置防异物挡板，避免无关杂物塞入造成模块卡滞，整体结构的承重冗余按照150%的内部模块总重量设计，运输与安装过程中可承受常规的搬运冲击，不会出现结构变形导致的模块对位偏差问题。
