服务器存储用SAS转SATA接口转接装置

　　在企业级存储设备运维、老旧服务器硬件升级、桌面级存储扩展场景中，不同接口协议的硬盘适配一直是结构设计与硬件兼容环节的常见痛点，SAS转SATA转接装置正是为解决这一实际工程需求开发的结构件。从实际应用场景来看，这类转接件主要覆盖三类使用需求：一是老旧服务器扩容时，利用现有SATA接口通道接入SAS硬盘，充分挖掘企业淘汰SAS硬盘的剩余使用价值，降低存储扩容的硬件采购成本；二是桌面级主板调试SAS硬盘时，无需额外购置SAS扩展卡，通过转接件直接完成硬盘的临时挂载、数据读取与固件刷写操作，适合硬件维修、数据恢复工位的日常作业；三是工业存储设备的定制化改造中，在不改动原有设备背板接口布局的前提下，实现SAS存储介质与原有SATA通道的物理适配，减少设备改造的结构改动量。

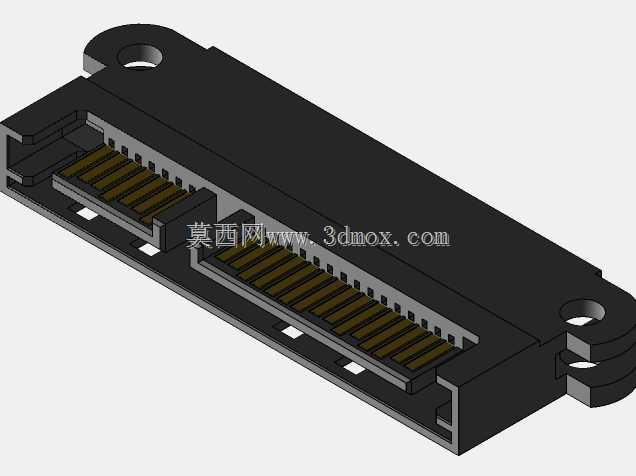

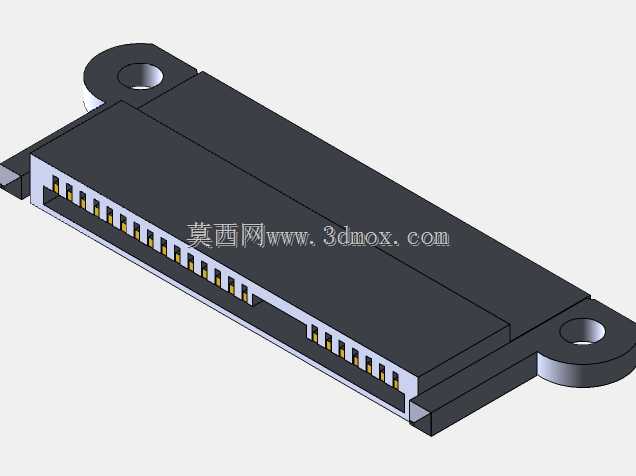

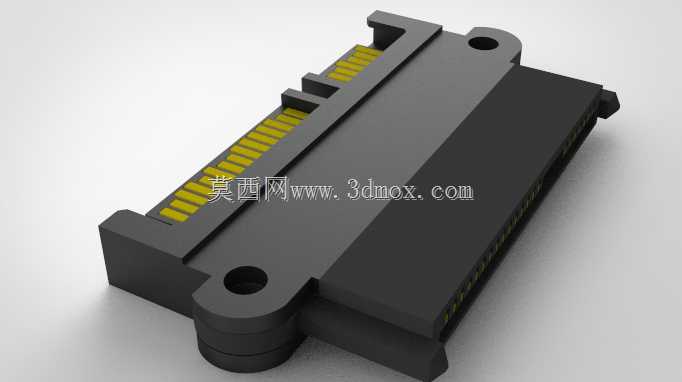

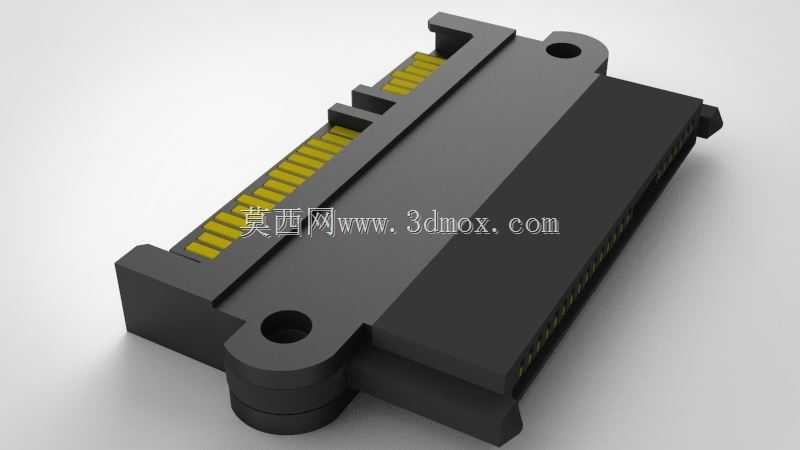

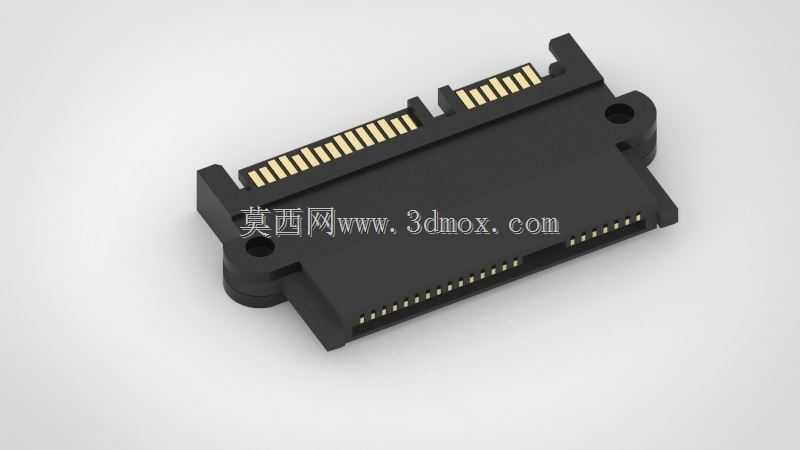

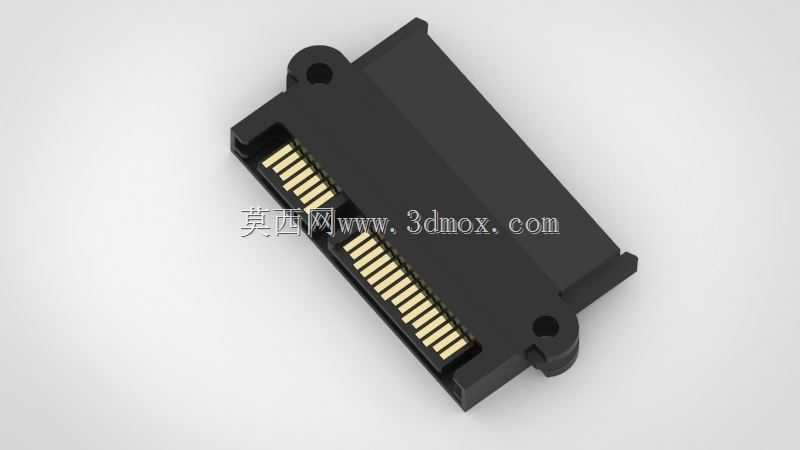

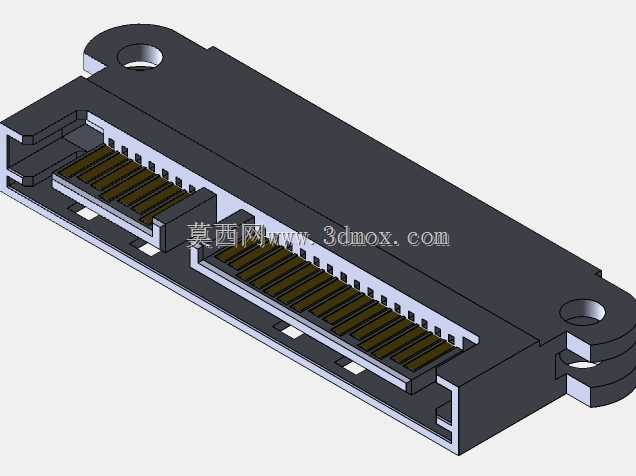

　　从功能特性来看，该转接件采用直插式无额外线缆的结构设计，避免了飞线转接带来的信号衰减、接触不良等问题，金手指区域严格遵循SAS与SATA协议的物理引脚定义，确保电源引脚、信号引脚的对位精度，避免插合过程中出现引脚错位导致的硬件短路风险。主体结构采用高强度工程塑料注塑成型，兼顾绝缘性能与结构强度，表面做哑光磨砂处理，减少生产、装配过程中表面划痕的产生，同时提升手持插拔时的摩擦力，方便运维人员在机柜狭窄空间内完成盲插操作。

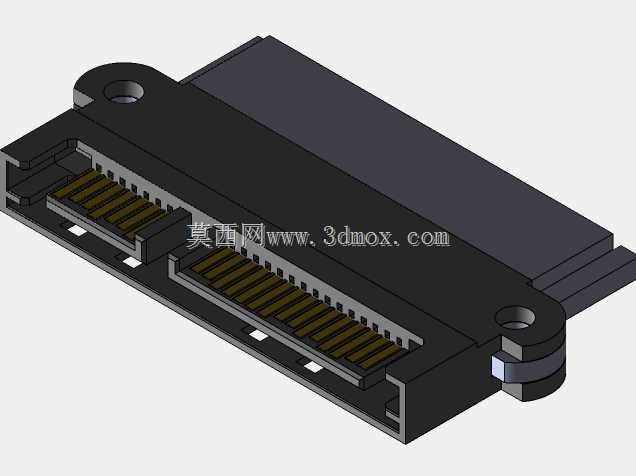

　　设计思路上，该结构件优先考虑安装兼容性与操作便捷性，主体两侧设置带安装孔的固定凸耳，安装孔位尺寸匹配标准3.5英寸硬盘的侧装螺丝孔距，既可以直接通过螺丝固定在机箱硬盘位的支架上，也可以配合硬盘托架完成免工具安装，适配绝大多数服务器、工控机、桌面机箱的硬盘安装位尺寸。转接件的插合端面做了导向倒角设计，公头端插入硬盘接口时，倒角结构可以自动修正±1mm范围内的对位偏差，降低硬插导致的接口针脚弯折概率；母头端与背板SATA接口对接的位置，设置了一圈凸起的定位筋，插入背板后定位筋与接口周边的凹槽卡合，避免设备运输、运行振动过程中转接件出现松脱移位。

　　外形尺寸与安装边界方面，该转接件整体长度控制在62mm，宽度与标准2.5英寸硬盘的接口端宽度一致，厚度为15mm，安装后不会超出硬盘本身的外形轮廓，不会与相邻硬盘位的部件产生空间干涉。固定凸耳的安装孔中心距为48mm，完全匹配标准硬盘安装的孔位规范，无需额外对机箱支架进行打孔改造。金手指区域的镀层厚度满足1000次以上插拔的耐磨要求，接触电阻控制在协议要求的范围内，保证长期使用过程中的信号传输稳定性。结构内部的金属接触片采用磷青铜材质，具备良好的弹性与导电性，插合后接触片的正向压力符合接口规范，既不会因为压力过大导致插拔阻力过高，也不会因为压力不足导致接触电阻过大、信号丢包等问题。

　　在实际结构验证过程中，该转接件的结构强度满足1.5米高度自由跌落无开裂、接触片无变形的要求，工作温度范围覆盖-20℃到70℃，适配工业现场、机房等不同环境的使用需求。转接件的整体重量控制在18g以内，不会对硬盘托架、背板接口造成额外的负重压力，长期使用不会出现接口下垂、变形等问题。两侧的凸耳结构除了安装固定作用外，还可以作为插拔时的受力点，运维人员插拔时可以捏住两侧凸耳均匀施力，避免直接受力于塑料主体导致的结构开裂。
