城际列车座椅靠背嵌入式车载显示终端

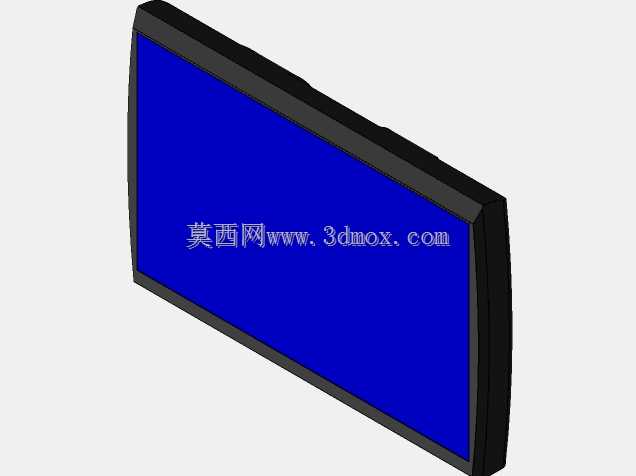

　　这款座椅靠背安装的显示终端，核心应用场景是干线城际特快列车的客室座椅单元，布置在每排座椅的靠背背面，面向后排就座乘客提供行程信息、娱乐内容与服务提示功能，是轨道车辆客室信息系统的末端交互节点。从结构设计逻辑来看，整机采用全包裹式黑色工程塑料壳体，边角做了大圆弧过渡处理，完全规避尖锐棱角，一方面是匹配轨道车辆内饰的抗冲击安全要求，避免车辆加减速、紧急制动工况下磕碰乘客造成伤害，另一方面圆弧曲面也能更好贴合座椅靠背的曲面造型，减少安装后与座椅面料之间的突兀缝隙。屏幕区域采用下沉式嵌装设计，屏幕表面比壳体边框低1.2mm左右，形成天然的防护唇边，即便乘客放置随身物品、调整坐姿时剐蹭到设备正面，也不会直接接触屏幕表面，降低屏幕刮花、

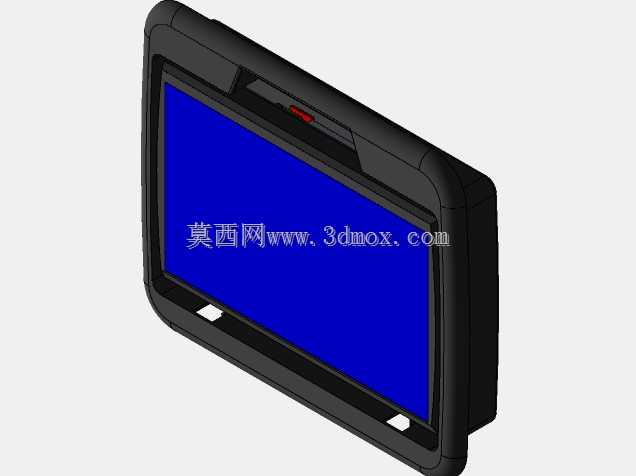

　　碎裂的风险。屏幕上方的窄边区域集成了状态指示与感应模组，那个细小的红色窗口是红外感应与工作状态指示灯的集成位，既可以检测前方是否有乘客就座来自动切换屏幕亮灭状态，降低空载工况下的无效功耗，也能通过灯光颜色提示设备当前的工作、故障状态，方便乘务人员巡检时快速排查异常。设备底部预留的两个白色定位凸点，是安装定位结构的一部分，对应座椅靠背安装位的预制卡槽，装配时先将凸点卡入卡槽完成预定位，再从背面拧入固定螺丝即可完成安装，整个装配过程不需要额外调整对位，单人即可完成单台设备的更换维护，大幅降低车辆段运维的作业时长。从安装边界尺寸来看，整机厚度控制在45mm以内，嵌入座椅靠背的深度为38mm，露出靠背表面的厚度仅7mm，

　　不会过度占用后排乘客的腿部空间，即便在座椅间距较小的二等座客室，也不会出现乘客膝盖顶到屏幕的情况。壳体侧面做了1.5度的拔模斜度，既满足注塑生产的脱模要求，也能让设备嵌入安装位后与座椅面料形成自然的压紧贴合，避免长期使用后缝隙积灰。设备的接口全部布置在背面的下沉式接线仓内，包含电源接口、CAN总线通讯接口与音频输出接口，接线完成后可以扣上接线仓盖板，完全隐藏走线，不会有明线外露影响客室整洁度，同时接线仓的密封胶条可以阻挡客室清洁时的液体泼溅，满足IP40的防护等级要求，适配列车客室日常清洁的作业场景。从功能适配角度，这款显示终端支持低电压直流供电，匹配列车客室的直流供电系统，不需要额外加装电源转换模块，

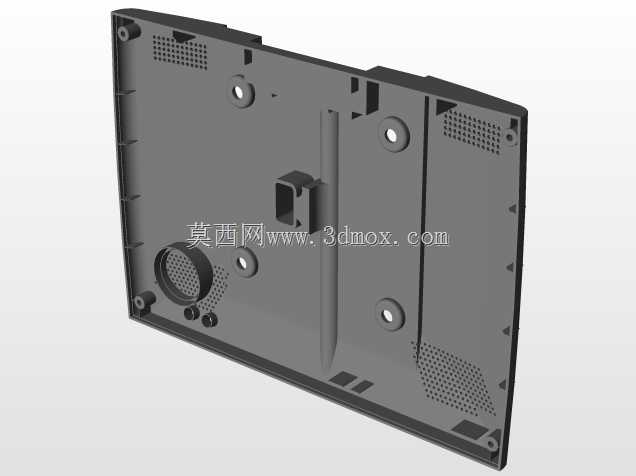

　　宽温工作范围覆盖-10℃到60℃，可以适应不同地域、不同季节的车厢内环境温度变化，不会因为高温或者低温出现花屏、死机的情况。屏幕的显示角度做了预设倾斜，安装完成后屏幕法线刚好对准后排乘客就座时的视线高度，乘客不需要刻意抬头或者低头就能看清屏幕内容，长时间观看也不容易产生视觉疲劳。壳体表面采用细咬花纹理处理，既不容易残留指纹和污渍，也能在光线照射下形成漫反射，不会产生镜面反光影响屏幕观看效果，即便车厢内顶灯直射或者窗外阳光入射，也能保证屏幕内容的可视性。在结构强度设计上，壳体内部设置了纵横交错的加强筋，在控制整机重量的前提下，保证壳体的抗挤压、抗冲击能力，满足轨道车辆设备的振动与冲击测试要求，在车辆长期运行的振动工况下，不会出现壳体开裂、屏幕松动的问题。设备的散热采用被动式散热设计，没有设置散热风扇，完全依靠壳体背部的散热筋与安装位的空气流通完成热量交换，既避免了风扇运转产生的噪音影响客室静谧性，也减少了风扇这个易损部件，提升整机的无故障运行时长，降低全生命周期的维护成本。
