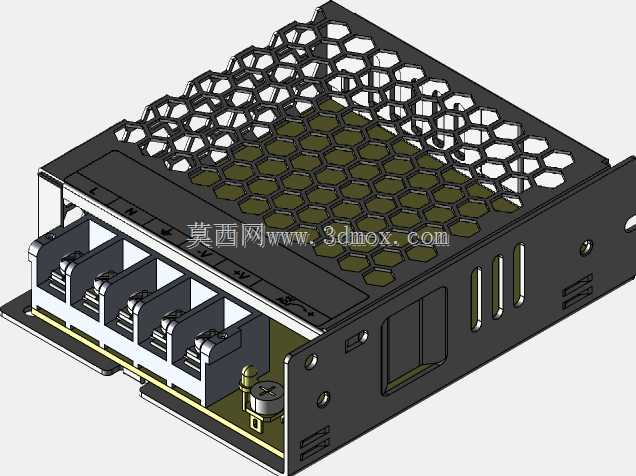

开关电源LRS系列外壳结构三维设计

　　在工业控制、低压配电、小型电子设备供电场景中，小功率开关电源是极为常见的供电转换部件，本次呈现的LRS系列开关电源结构，重点还原了量产机型的外壳与内部装配边界，可直接用于设备供电舱位的适配校核、同类型电源的结构参考设计。从实际使用场景来看，这类35W、50W功率段的开关电源，常被嵌入工控柜内部导轨安装位、小型自动化设备的电气舱、LED照明驱动配电盒、通讯基站末端供电单元中，负责将交流市电转换为稳定的低压直流输出，给PLC模块、传感器、小型执行器、指示灯等部件供电，对安装空间的适配性、长时间运行的散热可靠性、接线操作的便利性都有明确的工程要求。

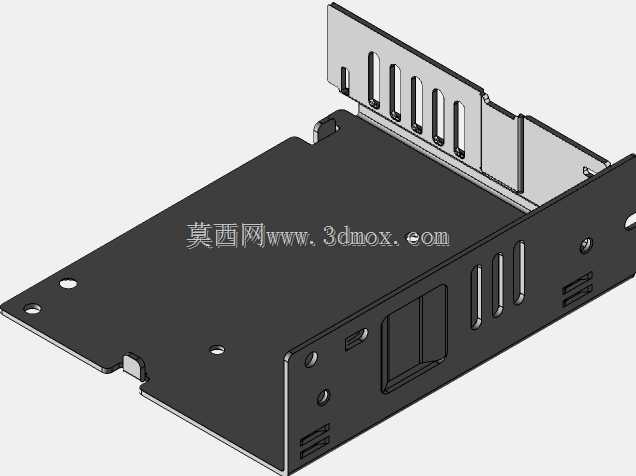

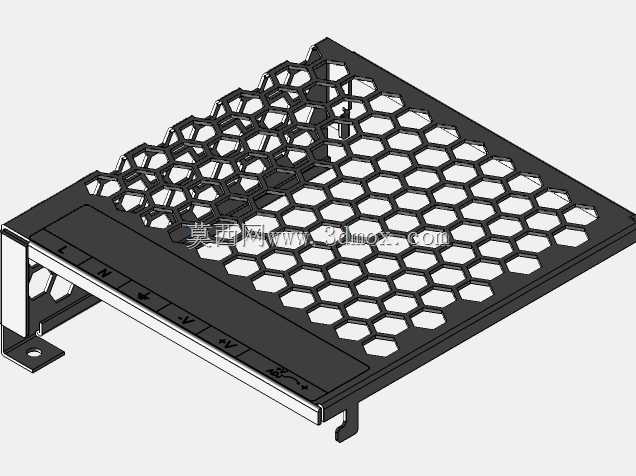

　　设计过程中首先考量的是安装边界的适配性，这类小功率电源普遍采用标准导轨安装的尺寸规范，外壳宽度控制在适配常规DIN导轨的安装间距，整体深度与高度匹配多数工控柜的层间预留空间，底部预留的导轨卡扣安装位与侧面的螺丝固定孔位做了双重兼容设计，既可以快速卡装在标准电气导轨上实现免工具快速部署，也能通过螺丝直接固定在设备的金属安装板上，应对振动较强的设备使用场景。外壳主体采用薄钢板折弯成型的结构，在保证整体结构强度的同时控制整机重量，上盖区域设计了六边形阵列的通风冲孔，相比传统的圆形散热孔，六边形冲孔在同等开孔率下能更好地保持钣金件的结构刚性，减少冲压加工后的板材变形，同时形成上下贯通的散热风道，电源内部工作时产生的热量可以通过冲孔自然对流散出，避免密闭空间内热量累积导致的元器件寿命衰减。

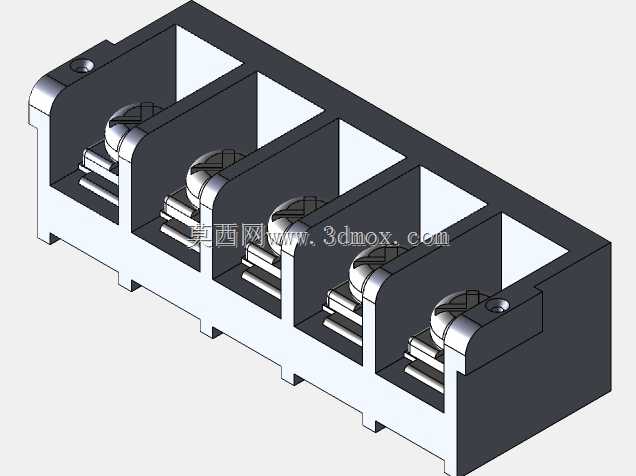

　　从结构细节来看，前端的接线端子区域做了分层隔离设计，交流输入侧与直流输出侧的接线位之间设置了绝缘挡墙，避免接线过程中导线毛刺跨接引发的短路风险，每个接线端子的螺丝下压位置都预留了足够的螺丝刀操作空间，即使在柜内密集布线的场景下，也能顺利完成导线的压接操作。外壳侧面预留了多组长条形的通风槽，与上盖的六边形冲孔形成对流回路，同时侧面的凹槽结构做了加强筋设计，提升薄钢板外壳的抗形变能力，在运输、安装过程中受到挤压时不会轻易变形触碰内部的PCB元器件。外壳的边缘位置全部做了折边包边处理，没有裸露的钣金锐边，避免装配、维护过程中划伤操作人员的手部，也能防止导线绝缘层被锐边割破引发的漏电风险。

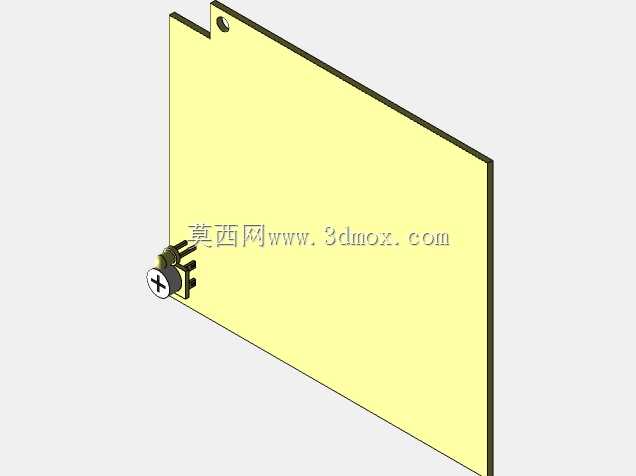

　　内部的结构预留完全匹配量产开关电源的元器件布局，PCB板的安装柱位置、电解电容的高度避让空间、变压器的安装区域都做了精准的边界还原，在做设备整体的装配干涉检查时，可以直接导入该模型验证供电舱位的空间是否充足，接线完成后导线的弯曲半径是否满足要求，电源周边预留的散热空间是否符合长期运行的温升要求。不同于仅做外观还原的外观模型，该结构完整还原了电源的安装接口、接线操作空间、散热结构的实际尺寸，不管是用于电气柜的布局设计，还是同类型开关电源的外壳改型设计，都能提供精准的尺寸参考，减少设计过程中的反复测绘工作量，也能提前规避安装干涉、操作空间不足、散热预留不够等常见的工程设计问题。在实际的设备设计流程中，这类成熟量产部件的精准三维模型，能大幅提升整体装配设计的效率，不需要等待实物样品到位就能完成全部的布局校核工作，缩短设备的研发迭代周期。
