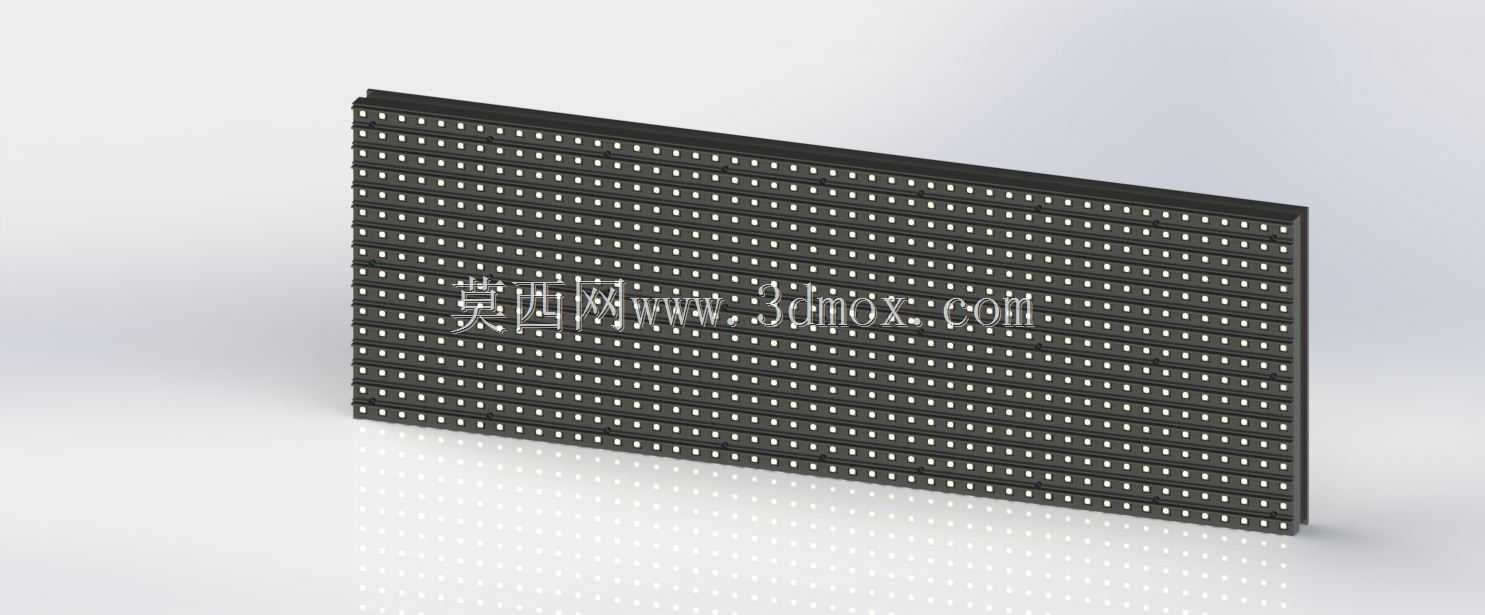

16X48点7.5毫米间距带模块LED显示单元板

　　日常做商显配套结构设计时，这类带驱动模块的LED点阵单元板是接触频次很高的部件，很多门头走字屏、车间工位状态看板、设备内嵌状态提示屏的核心显示单元都采用这类结构。先从安装边界说起，这款单元板的外形尺寸控制在16X48的点阵规格下，点间距为7.5毫米，算下来整板的显示区域长宽可以通过点阵数与点间距直接核算，板体边缘预留的安装孔位完全匹配常规LED屏体的拼装框架，不管是做单块内嵌的小型提示屏，还是多块拼接成大面积的信息公告屏，都不需要额外做孔位改配，板体厚度控制在常规模组的通用尺寸区间，嵌入设备面板时预留的安装槽深度不需要做特殊调整，能直接适配市面上多数标准屏体的外框型材。

　　从功能特性上看，板载集成的驱动模块省去了外接转接板的麻烦，信号输入与电源接口都布置在板体侧边的常规位置，布线时可以顺着屏体拼装的缝隙走排线与电源线，不会出现线材挤压或者接口干涉的问题。点阵的灯珠采用规整的矩阵排布，每一路驱动信号都对应独立的灯珠点位，点亮后不会出现相邻点位串光的问题，7.5毫米的点间距属于常规室内显示的常用规格，适合3到10米的观看距离，不管是车间里的生产数据展示，还是门店门口的滚动字幕，都能保证文字与简单图形的显示清晰度。

　　做结构设计时需要注意几个实际适配的细节，首先是板体的散热预留，这类单元板长时间点亮时驱动模块会有一定温升，拼装成大屏时板与板之间的拼接缝隙不要完全封死，要预留自然对流的散热空间，避免高温导致灯珠光衰加快。其次是安装时的平整度控制，板体的基材采用常规玻纤板，有一定的韧性，拧固定螺丝时不要过度锁紧，否则会导致板体翘曲，相邻板的拼接处出现高低差，影响整体显示的平整度。另外板载的接口都是标准的排针排母配置，和同规格的控制卡可以直接对插，不需要额外做转接线，做小型设备内嵌时，可以直接把单元板固定在设备前面板的内侧，显示面朝外贴合面板的透明视窗，视窗的尺寸要刚好覆盖显示区域，不要遮挡边缘的非显示区，避免出现黑边不均的问题。

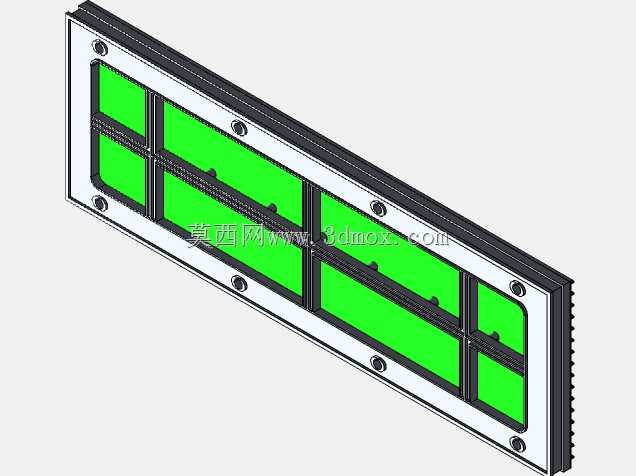

　　实际应用场景里，这类单元板的适配范围很广，除了常规的广告走字屏，还可以用在自动化设备的状态提示，比如设备的运行状态、故障代码、计数数值都可以通过这块屏滚动显示，不需要额外做复杂的显示界面开发，直接通过控制卡发送简单的字段指令就能实现内容更新。还有仓储物流里的库位提示屏，每个库位安装一块小型的单元板，显示库位编号与物料信息，比纸质标签的更新效率高很多。做三维建模时，这块板的细节还原要注意灯珠的矩阵排布规律，驱动模块的凸起高度，还有侧边接口的位置尺寸，这些细节直接影响后续做屏体装配时的干涉检查，要是模型里把接口位置做偏了，实际装配时就会出现排线插不上的问题。另外板体边缘的安装孔位的位置与孔径也要准确还原，做拼装框架设计时可以直接调用模型做孔位对齐，减少实际打样时的配孔工作量。

　　从设计思路上看，这类集成模块的单元板就是为了简化屏体的装配流程，把原本需要外接的驱动电路直接集成在显示板上，减少了中间转接的连接件，既降低了整体的物料成本，也减少了接线故障点，后期维护时只需要更换整块单元板，不需要单独排查驱动板与显示板之间的连接问题，对于批量安装的项目来说，能大幅缩短施工与维护的时间。做结构选型时，只要确认点间距与点阵数符合显示尺寸要求，就可以直接选用，不需要额外做电路适配，板体的供电电压也是常规的LED屏通用电压，配套的电源模块可以直接通用，不需要单独定制供电参数。
