多介质兼容管壳式换热装置结构设计

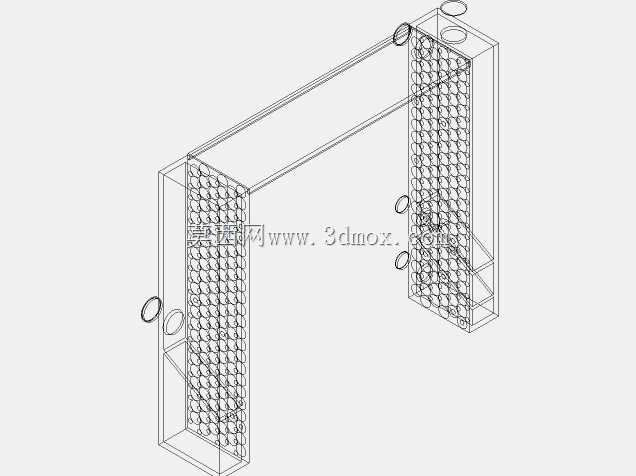

　　在工业流体换热场景中，水、油、空气三类介质的跨相换热一直是中小型换热单元的常见需求，这类换热装置不需要超大换热功率，但对介质兼容性、安装适配性、流道阻力控制有明确要求，本次呈现的换热结构正是针对这类场景完成的三维设计。从结构布局来看，该装置采用双立式换热列管组搭配顶部连通汇流腔的门型框架结构，两侧立式换热单元平行布置，顶部通过矩形截面的连通腔实现两侧流道的介质导通，整体形成对称的受力框架，既可以保证两侧换热管组的介质分配均匀，也能让整体结构的安装固定点分布在两侧立式单元的底部与侧部，适配壁挂式、支架固定式等多种安装场景。两侧立式换热单元的主体为密集排布的薄壁换热列管，列管两端通过管板固定，管板外侧预留介质进出接口，

　　不同口径的接口分别对应不同介质的进出路径：其中大口径接口适配空气这类大流量低压力介质的流通，中等口径接口适配循环水的流路，小口径接口适配液压油、润滑油这类黏度较高、流量相对较小的油类介质，不同介质的流道通过密封结构完全隔离，避免跨介质渗漏的问题。在设计思路上，该结构没有采用传统单筒体列管换热器的圆柱外壳，而是采用矩形截面的外框结构，一方面是为了适配列管矩阵式排布的空间利用率，在相同投影面积下可以布置更多数量的换热列管，提升单位体积的换热面积；另一方面矩形外框的平面侧壁更方便安装固定支架、外接保温层，在设备舱内贴装布置时也能更好利用边角空间，减少无效空间占用。从安装边界来看，两侧立式换热单元的厚度控制在较薄的尺寸区间，

　　整体门型结构的内凹空间可以避让现场的管线、凸起结构，不需要为安装该换热装置额外改造周边设备布局；所有介质接口都布置在立式单元的外侧壁面，接口的朝向统一向外，现场配管时不需要在结构内侧进行狭小空间的管路操作，降低现场安装的施工难度。流道设计上，不同介质的流道采用逆流换热的排布逻辑，冷介质与热介质在列管内外反向流动，最大化换热温差，提升换热效率；同时列管的排布采用等间距错列布置，让壳程介质在流动过程中不断扰动，减少管壁处的边界层厚度，降低换热热阻，即使是黏度较高的油类介质，也能在合理的流速下实现充分换热，不会出现局部流道死区导致的换热不均、局部过热问题。结构强度方面，两侧立式换热单元的外框与顶部连通腔采用折弯板材焊接成型，

　　管板与外框之间采用满焊密封，列管与管板之间采用胀接加焊接的复合连接工艺，既可以承受不同介质的工作压力，也能适应不同温度下的热胀冷缩变形，避免温度应力导致的焊缝开裂、列管变形问题；在两侧立式单元的外侧还预留了加强筋的安装位置，当应用在振动较大的设备场景时，可以加装斜向加强筋提升整体结构的刚性，避免长期振动导致的连接部位松动。在实际应用中，这类换热装置可以配套小型液压站实现液压油的冷却，配套工业干燥设备实现空气的加热或冷却，也可以配套小型循环水系统实现工艺水的温度调控，多介质兼容的特性让它不需要针对单一介质单独定制结构，在多工艺段的中小型生产线上可以实现同型号装置的通用互换，降低备件储备的品类压力。从建模细节来看，该结构完整还原了列管的排布间距、管板的开孔位置、接口的法兰连接尺寸、外框的折弯圆角，所有配合部位的尺寸都预留了合理的加工公差，比如管板与外框的配合间隙、列管与管板孔的配合公差，都符合常规机加工与焊接工艺的要求，不需要后续额外调整尺寸即可直接用于生产出图；同时模型的结构拆分逻辑完全贴合实际装配顺序，从外框组焊、列管穿装、管板焊接、接口装配到整体试压的全流程装配关系都在模型中清晰体现，结构设计人员可以直接在该模型基础上根据具体工况调整列管数量、接口口径、整体高度等参数，快速适配不同换热功率的使用需求。
