管壳式换热设备结构设计三维数模

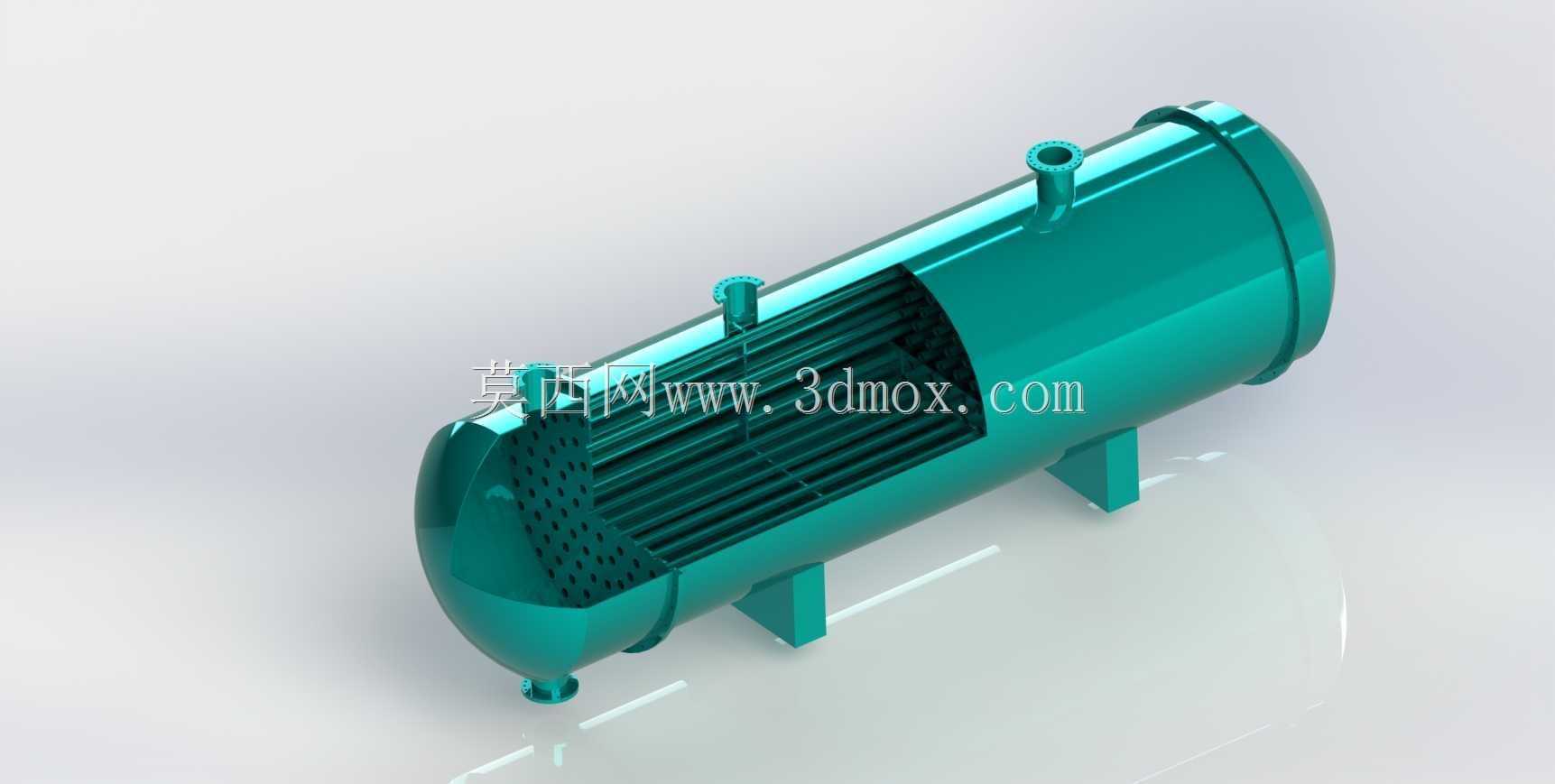

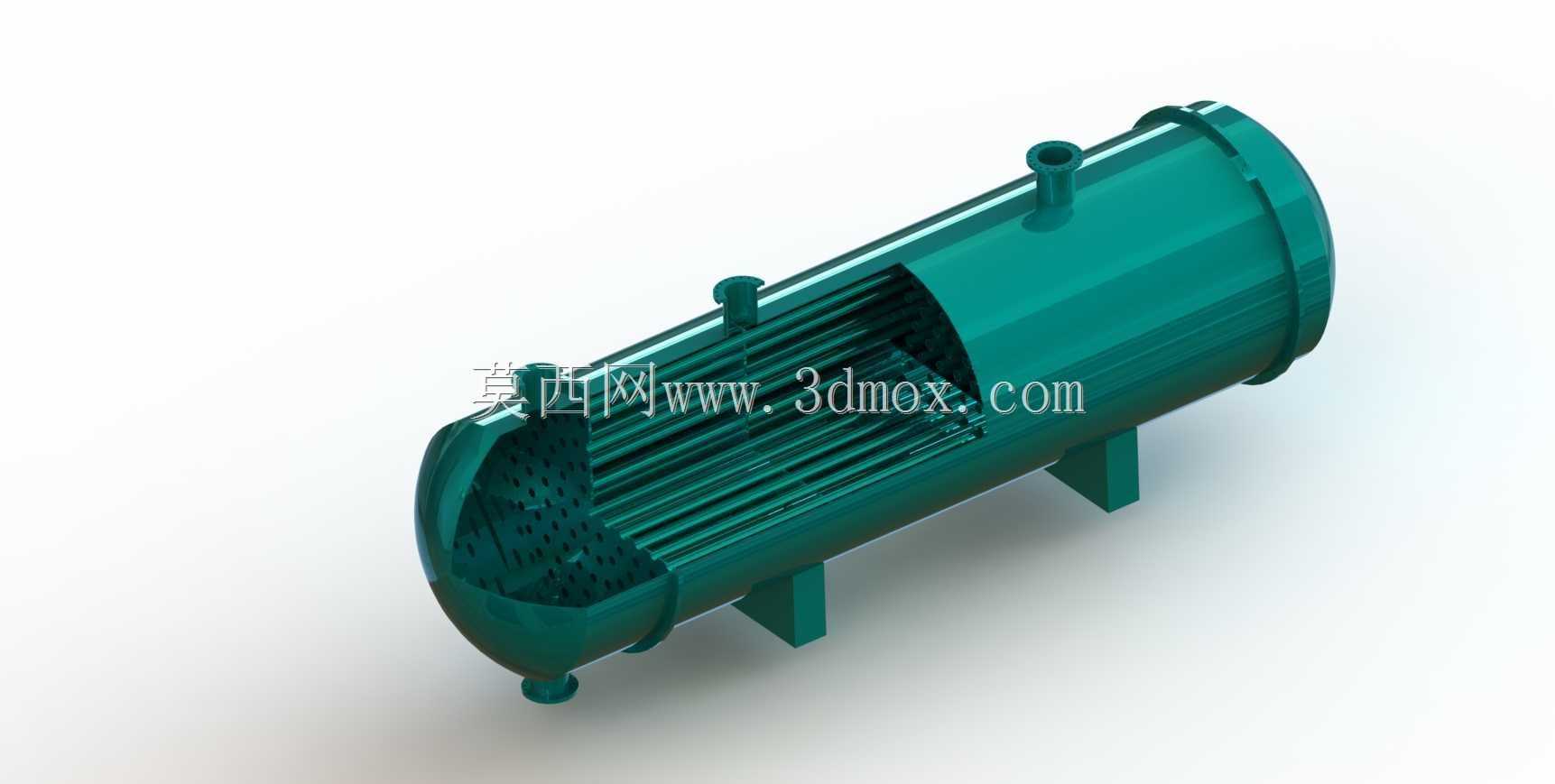

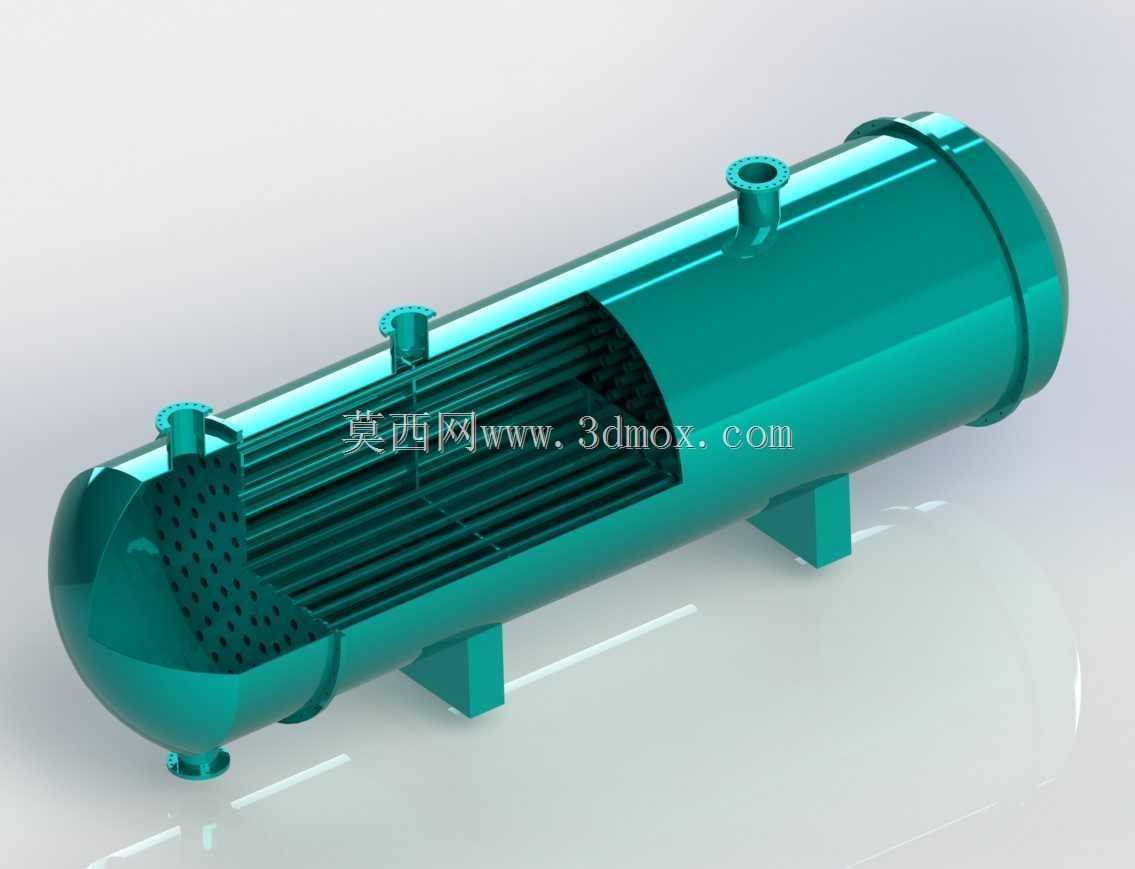

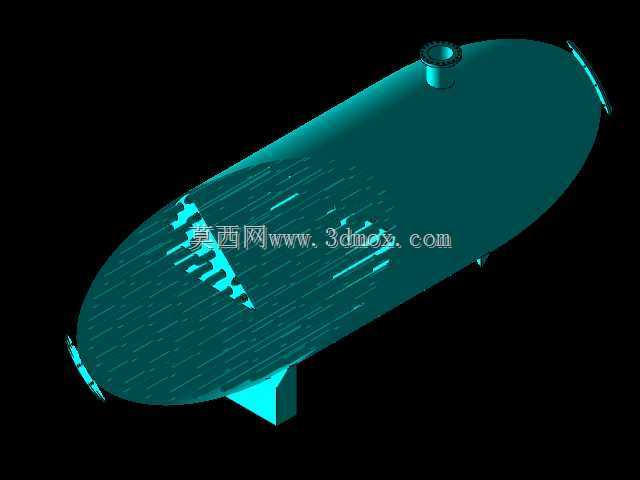

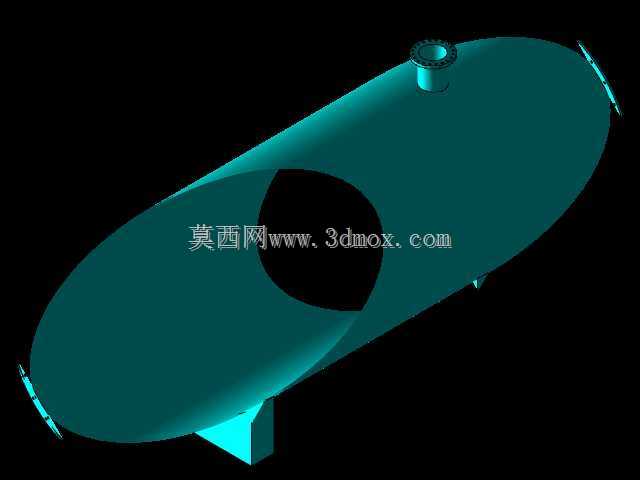

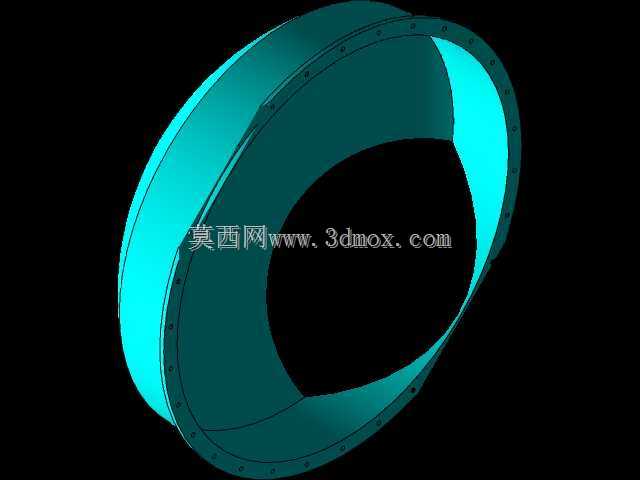

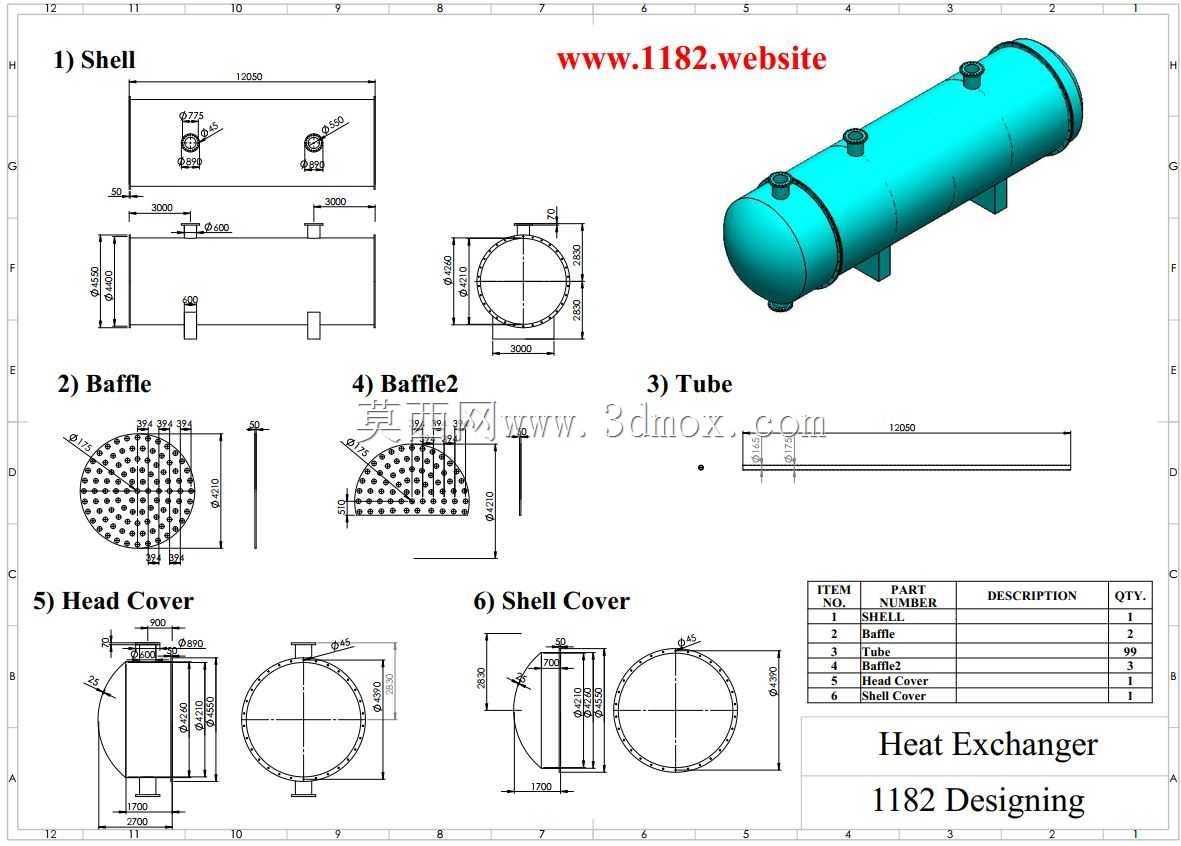

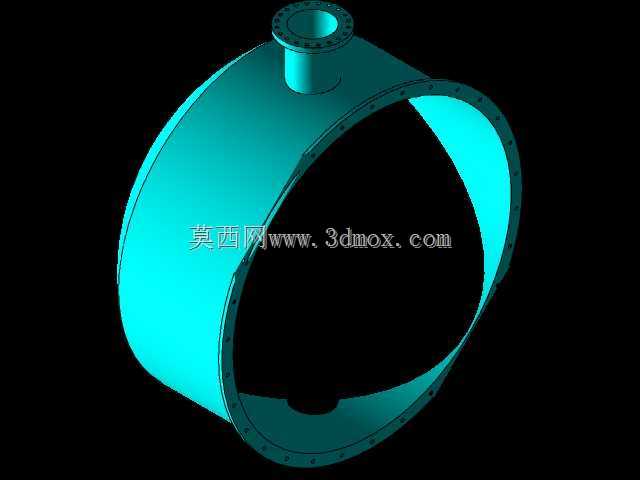

　　在化工、能源、暖通、食品加工等诸多工业场景中，管壳式换热器是应用覆盖度最广的间壁式传热设备，这套三维结构完整还原了固定管板式换热器的核心组成，从壳体、管束、折流板到封头、管箱法兰的每一处结构都对应实际工程中的加工与装配逻辑，可直接用于结构校核、装配模拟以及教学演示场景。不同于简化的示意模型，这套数模严格遵循压力容器的常规设计逻辑，壳体采用圆柱形承压筒体结构，两端通过法兰与管箱、封头连接，筒体上预留的接管位置分别对应冷热流体的进出口，底部设置的鞍式支座完全匹配卧式容器的安装支撑要求，安装时只需核对支座地脚螺栓的孔位间距与基础预埋位置的匹配度，即可完成设备的就位找正，无需额外调整支撑结构。管束作为换热核心部件，

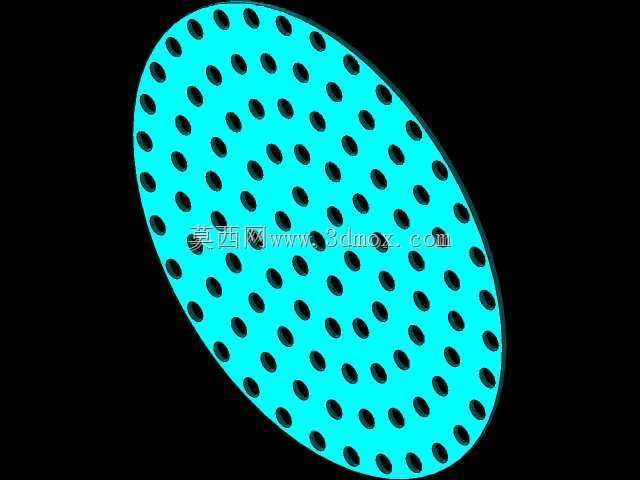

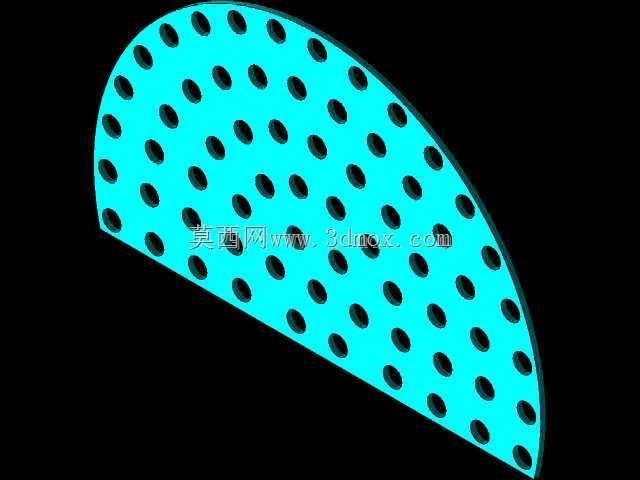

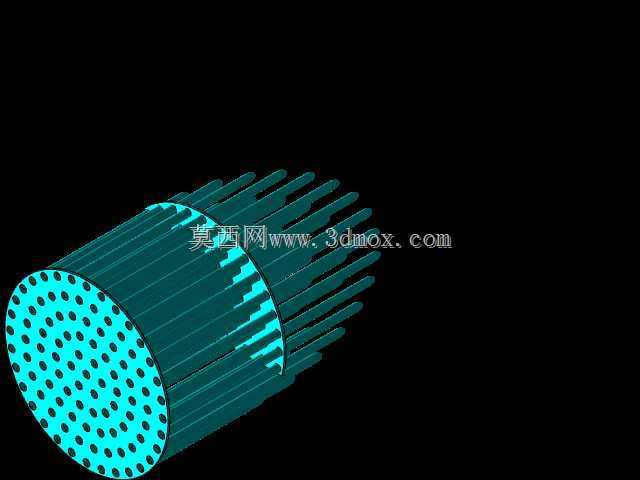

　　采用等径光管平行排布的结构，管板与管束的连接位置预留了合理的胀接与焊接作业空间，设计时充分考虑了管程流体的流通截面积匹配，避免单管流速过高造成的冲蚀磨损，同时也兼顾了壳程流体的流通阻力，不会因为管束排布过密导致壳程压降超出工艺允许范围。筒体内设置的折流板采用弓形结构，缺口高度与板间距的匹配符合常规换热设计的经验取值，既可以引导壳程流体横向冲刷管束提升传热效率，又能对长跨度的换热管起到支撑作用，避免流体诱发管束振动造成的管接头疲劳失效，折流板上的管孔与拉杆孔位置都做了对应定位，装配时可以通过拉杆与定距管完成折流板的间距固定，保证每块折流板的同轴度偏差在允许范围内。两端的封头与管箱结构分别对应不同的流体工况，

　　管箱侧的分程隔板可以实现管程的多程流动，提升管程流体的流速从而强化传热，封头的曲面曲率按照椭圆形封头的标准取值，承压时的应力分布均匀，不会出现局部应力集中的问题，法兰连接面的密封面结构采用突面形式，匹配常规的非金属垫片即可满足中低压工况的密封要求，安装时只需按照对角顺序拧紧法兰螺栓，就能保证密封面的压紧力均匀，避免运行过程中出现介质泄漏。从安装边界来看，整套设备的长度方向尺寸预留了管束抽芯的作业空间，现场检修时不需要移动整个壳体，只需拆开一端的法兰连接即可将整个管束抽出进行清洗或更换，筒体上的接管伸出长度也考虑了现场管道焊接与阀门安装的操作空间，不会出现管道安装时作业空间不足的问题。在实际工程应用中，这类结构的换热器可以适配液-液、

　　气-液、气-气等多种介质的传热工况，不管是工艺过程中的介质加热、冷却，还是余热回收环节的热量交换，都能通过调整管束材质、折流板间距、接管口径来匹配具体的工艺参数，这套数模的结构参数完全贴合工程实际，没有做过度的简化处理，每一处倒角、壁厚、法兰尺寸都对应实际的加工标准，结构设计人员可以直接在这个基础上根据具体的工艺参数做调整优化，不需要从零开始搭建基础结构，能大幅缩短前期方案设计的周期，也能避免基础结构设计中容易出现的装配干涉、安装空间不足等常见问题。对于三维建模从业者来说，这套模型也能作为管壳类承压设备的建模参考，从筒体的卷制结构、管束的阵列排布、折流板的定位方式到法兰的标准件调用，都完整呈现了这类设备的建模逻辑，能帮助建模人员快速掌握压力容器类设备的建模思路，避免出现不符合工程实际的结构设计错误。
