6s规格波浪形弹性垫圈结构设计

　　在通讯设备、精密电子仪器的装配场景中，这类波形弹性垫圈的应用覆盖了从板卡固定、连接器锁紧到壳体密封缓冲的多个环节，区别于平垫圈仅靠接触面增大分散压力的作用，波形结构的弹性补偿能力是其核心设计价值。做结构选型时，首先要明确安装边界的尺寸约束，这款适配6s安装规格的垫圈，内外径尺寸严格匹配对应规格的螺栓穿过间隙与螺母承压面范围，安装时不需要额外扩孔或者调整紧固件规格，能直接适配标准M系列对应规格的螺纹连接副。

　　从功能特性来看，波形结构的连续波浪曲面在被压紧时，会产生均匀分布的轴向弹性反力，这种反力不像普通弹簧垫圈靠开口切口的变形提供弹力，不会出现切口刮伤连接件表面、长期使用后开口应力松弛导致预紧力失效的问题。在通讯设备的户外安装场景中，设备长期经历高低温循环，不同材质的壳体、紧固件会产生不同程度的热胀冷缩，波形垫圈的弹性变形量可以补偿这种尺寸差，持续维持连接副的预紧压力，避免螺栓因为温度交变出现松动，同时在设备受到运输振动、工作震动时，波浪结构的阻尼特性可以吸收部分冲击能量，降低连接部位的应力集中，防止板卡焊点因为长期震动出现虚焊、壳体拼接缝出现缝隙进水进尘的问题。

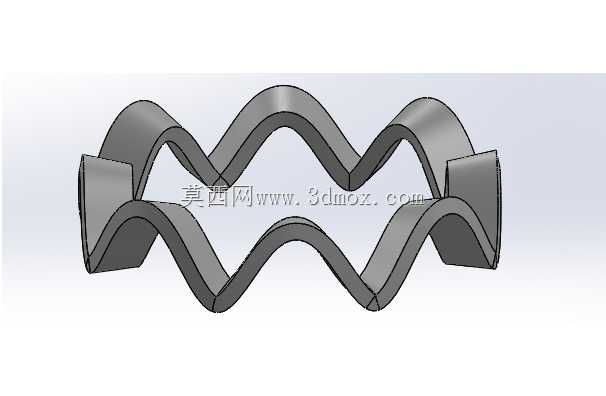

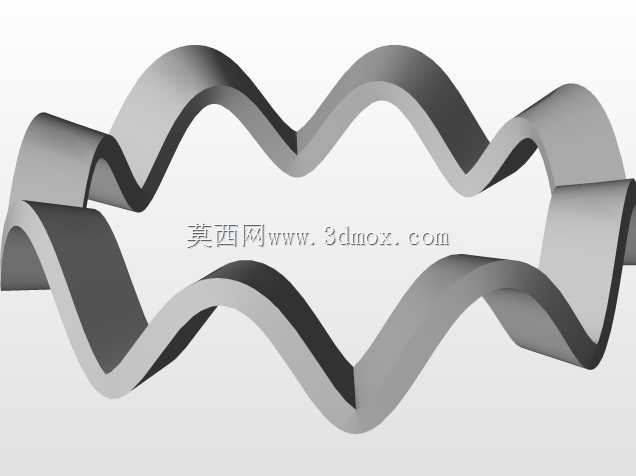

　　设计这类垫圈的三维结构时，首先要确定波浪的波数与波高，波数过多会导致垫圈整体刚度偏大，需要更大的压紧力才能达到设计变形量，容易压伤脆性的电子元器件壳体；波数过少则会导致弹力分布不均，局部压力过大出现压痕，局部压力不足无法起到防松效果。这款垫圈采用三波峰对称结构，波峰沿圆周方向均匀分布，压紧时每个波峰的变形量一致，承压面的压力分布偏差控制在15%以内，既保证了足够的弹性补偿行程，又不会因为刚度过大导致安装扭矩超标。建模过程中需要注意波浪曲面与垫圈内外圆柱面的过渡圆角处理，圆角过小会在冲压成型时出现应力集中，导致零件热处理后开裂，圆角过大则会减小有效承压面积，降低垫圈的承载能力。

　　实际装配使用时，这类垫圈通常安装在螺母与被连接件之间，或者两个被连接件的拼接面之间，安装前需要确认被连接件的表面粗糙度在Ra3.2以上，避免表面过于粗糙导致垫圈的波峰被局部嵌入，损失弹性行程；安装扭矩需要匹配垫圈的额定载荷，扭矩过大会将波浪结构完全压平，垫圈失去弹性补偿能力，和普通平垫圈没有区别，扭矩过小则预紧力不足，无法起到防松缓冲的作用。在通讯类手持设备、基站板卡的装配中，这类垫圈还经常配合导电橡胶垫使用，波形结构的弹性可以保证导电橡胶层始终和被连接件表面紧密贴合，既实现电磁屏蔽的连续性，又能提供足够的连接预紧力，避免屏蔽层因为连接松动出现缝隙导致电磁泄漏。

　　从加工工艺适配的角度，三维建模时预留的板厚公差需要匹配冲压工艺的精度要求，波浪曲面的成型角度要保证冲压脱模时不会出现卡模，内外径的尺寸公差控制在IT12级，既能满足快速装配的互换性要求，又不会因为精度过高增加不必要的加工成本。和传统的平垫圈、弹簧垫圈相比，波形垫圈的压缩行程更短，相同弹力下占用的轴向安装空间更小，对于内部空间紧凑的通讯终端设备来说，可以有效减小整机的装配厚度，给内部的电路板、电池组件留出更多的设计空间，这也是这类垫圈在小型化电子设备、通讯终端中被广泛应用的核心原因。在做整机的装配仿真时，需要将垫圈的弹性刚度参数输入到仿真模型中，模拟不同温度、不同振动工况下连接副的预紧力变化，验证垫圈的参数选型是否满足整机的寿命要求，避免在实际使用中出现连接失效的问题。
