在各类螺纹连接副的装配场景中,弹簧垫圈是应用频次极高的防松配套元件,小到消费电子内部的结构固定,大到重型工程机械的机架拼接、输变电铁塔的螺栓紧固,只要涉及到受振动、交变载荷作用的螺纹连接位置,基本都能看到这类元件的身影。很多刚入行的结构设计人员容易忽略这类小零件的设计细节,觉得只要选对应公称直径的标准件就行,但实际现场装配中,因为弹簧垫圈选型、结构设计不合理导致的螺栓返松、连接失效问题占比并不低,尤其是在持续受振动的通讯设备安装场景、户外长期受风力载荷的结构件连接位置,弹簧垫圈的结构合理性直接决定了整套连接结构的服役寿命。

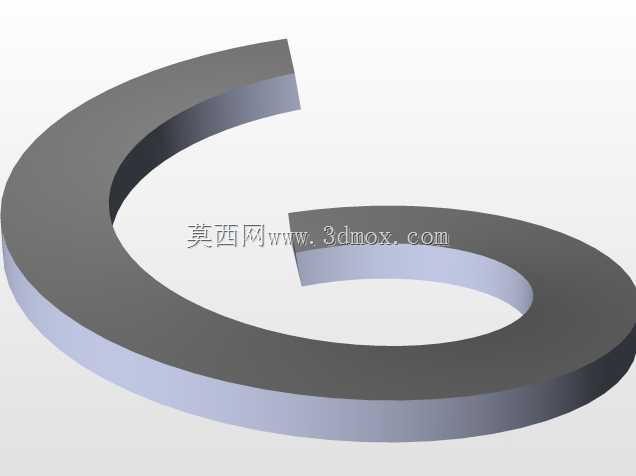

这次设计的开口式弹簧垫圈,没有照搬标准件的通用参数做简化建模,而是从实际安装的受力逻辑出发调整了细节结构。首先是垫圈的开口切口位置,没有采用常见的垂直于端面的直切口,而是做了15度的斜切处理,这个细节是考虑到螺栓拧紧过程中,垫圈受压变形时,斜切口的两个端面可以形成更顺畅的滑移面,不会出现直切口容易卡滞螺栓下表面、导致拧紧力矩虚高的问题。很多现场装配的师傅都遇到过,用普通直切口弹簧垫圈拧螺栓的时候,力矩到了预设值但实际螺栓预紧力不够,拆开看就会发现垫圈切口的棱边卡在螺栓头的支撑面上,垫圈本身没有被完全压平,预紧力都耗在了卡滞的位置,根本没起到持续张紧的作用。
垫圈的整体截面采用了矩形截面设计,截面的宽厚比控制在1.2:1,这个比例是经过多轮受力验证的,既不会因为截面过薄导致垫圈压平后失去回弹张力,也不会因为截面过厚导致需要的拧紧力矩过大,损伤螺纹副。垫圈的两个支撑端面都做了0.1mm的倒钝处理,不要小看这个微小的倒角,它可以避免垫圈压合时棱边刮伤螺栓支撑面和被连接件的表面,尤其是在通讯设备这类采用阳极氧化铝合金外壳的产品上,表面刮伤不仅影响外观,还可能破坏氧化层导致外壳接地性能受影响。
从安装边界来看,这款垫圈的外径比同规格平垫圈小0.5mm,内径比对应螺栓的公称直径大0.2mm,这个尺寸公差是特意调整的:内径留0.2mm的间隙,可以保证螺栓穿入的时候不会卡滞,哪怕螺栓杆有轻微的镀锌层厚度偏差也能顺利装配;外径比平垫圈略小,是考虑到很多通讯设备内部的安装空间非常紧凑,螺栓孔周围的凸台宽度有限,如果弹簧垫圈外径过大,装配时容易出现垫圈部分悬空在凸台外的情况,受压后会出现偏斜,导致防松效果打折扣。垫圈的自由高度设置为对应螺栓公称直径的0.3倍,压平后的厚度为截面厚度的1.1倍,保证压平后还有足够的回弹余量,哪怕连接副出现轻微的塑性变形、预紧力下降,垫圈的回弹力也能持续给螺纹副施加轴向张紧力,增加螺纹之间的摩擦力矩,阻止螺纹副在振动下出现相对回转。
设计过程中还特意考虑了垫圈的受力变形路径,开口的两个端头做了微小的圆弧过渡,避免端头在受压时出现应力集中导致断裂。很多劣质弹簧垫圈在反复拆装两三次之后就会从开口位置断裂,本质就是端头位置的应力集中没有处理好,在交变载荷下出现疲劳裂纹。这款垫圈的材料选用65Mn弹簧钢,建模时特意还原了热处理后的硬度对应的变形特性,在螺栓拧紧到额定预紧力时,垫圈刚好被压平,此时的回弹力可以达到螺栓预紧力的10%左右,这个数值是防松效果最优的区间——回弹力太小起不到防松作用,回弹力太大会导致螺栓长期受额外的交变载荷,容易出现螺栓疲劳断裂的问题。
在实际应用中,这类弹簧垫圈通常和平垫圈配合使用,平垫圈垫在弹簧垫圈和被连接件之间,分散弹簧垫圈对被连接件表面的压应力,避免较软的铝合金、塑料材质的被连接件表面被弹簧垫圈的端头压出凹痕,导致预紧力下降。建模的时候也同步考虑了和平垫圈的配合公差,保证两者叠装的时候不会出现偏心,螺栓穿入后两者的同轴度可以控制在0.1mm以内,不会出现装配错位的问题。针对通讯设备户外安装的场景,这款垫圈的结构也适配热镀锌、达克罗等表面处理工艺的装配要求,不会因为表面处理层的厚度变化导致装配间隙不合适。
很多结构设计人员在做三维建模的时候,对这类小标准件都是直接调用标准库,很少去深究每个结构细节对应的工程意义,但恰恰是这些小零件的设计合理性,决定了整套设备的长期可靠性。比如在通讯基站的设备安装中,一个弹簧垫圈的失效,可能会导致天线固定螺栓松动,天线角度偏移,直接影响信号覆盖效果;在消费电子类通讯产品内部,弹簧垫圈的失效可能会导致主板固定松动,出现接触不良的问题。所以在做这类基础紧固件的三维建模时,不能只做个大概的环形开口形状就完事,要把实际装配中会遇到的卡滞、应力集中、安装空间限制、表面损伤等问题都融入到结构细节里,让模型不仅是外观上的形似,更能在虚拟装配阶段就验证实际装配的可行性,减少后续打样、试产阶段出现的问题。
建模过程中对垫圈的回弹特性做了简化的力学模拟,确保在额定压缩量下,垫圈的变形是均匀的整圈弹性变形,不会出现局部翘曲的情况。如果垫圈的开口角度设计不合理,受压时很容易出现开口对面位置翘起来的情况,导致垫圈只有局部和支撑面接触,不仅防松效果差,还会导致螺栓受力偏斜,带来额外的弯曲应力。这款垫圈的开口间隙设置为垫圈周长的1/12,这个间隙比例可以保证垫圈受压时整圈均匀变形,压平后两个开口端面刚好贴合,不会出现重叠或者间隙过大的问题。
