多环嵌套式机械陀螺仪精密结构设计

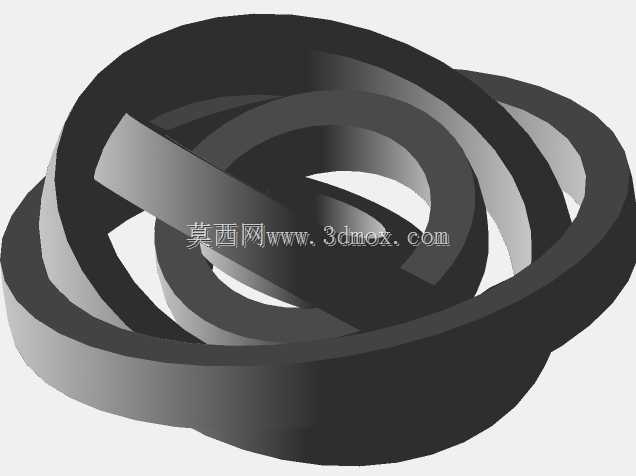

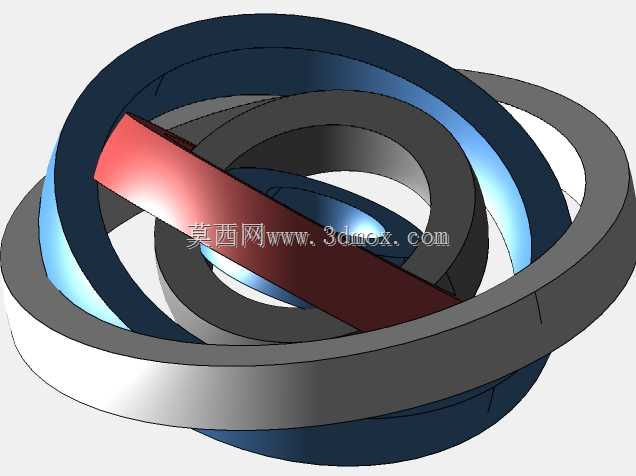

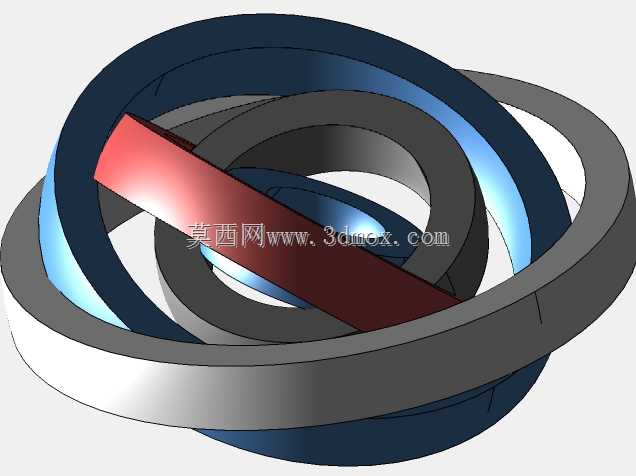

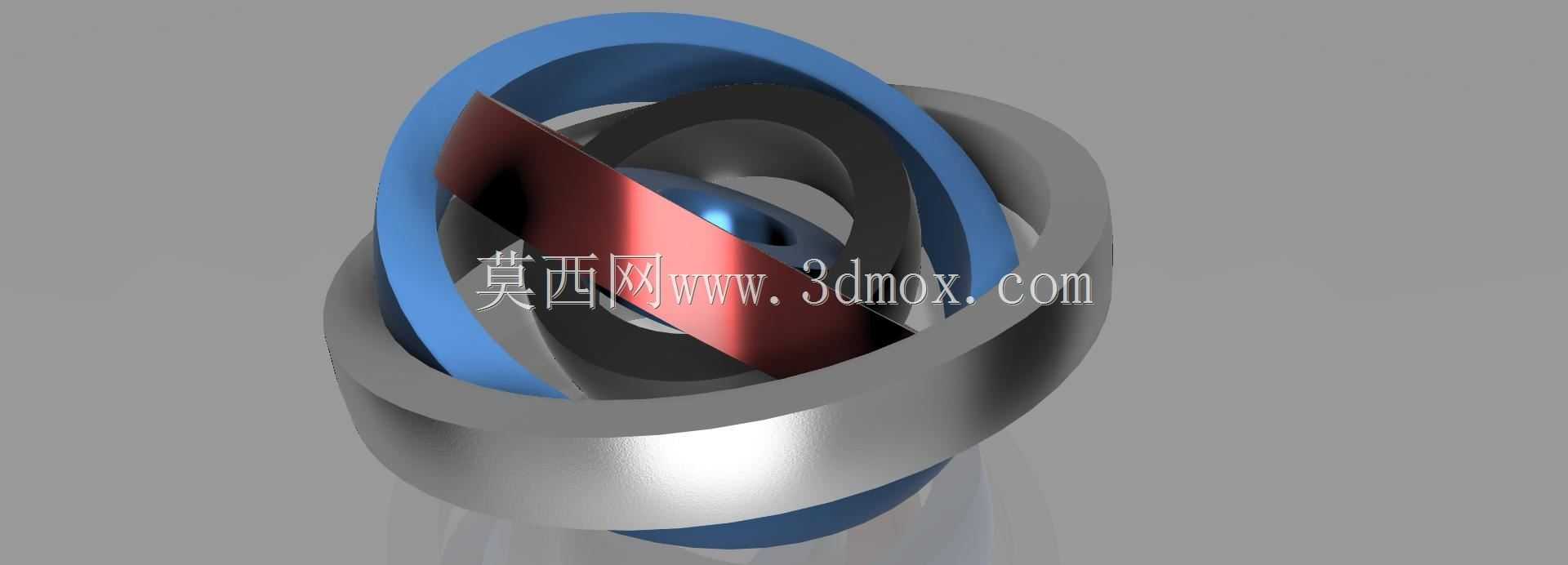

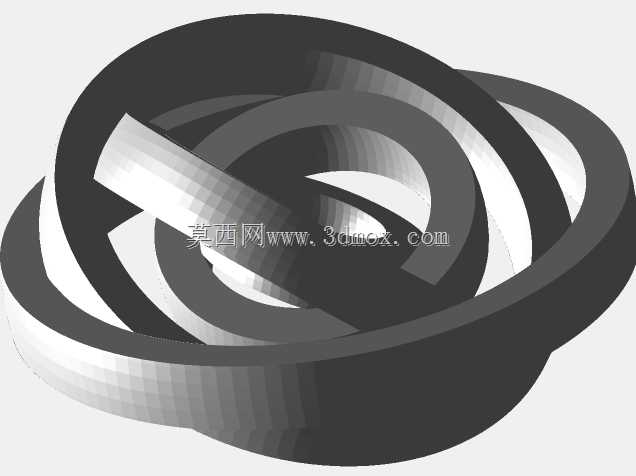

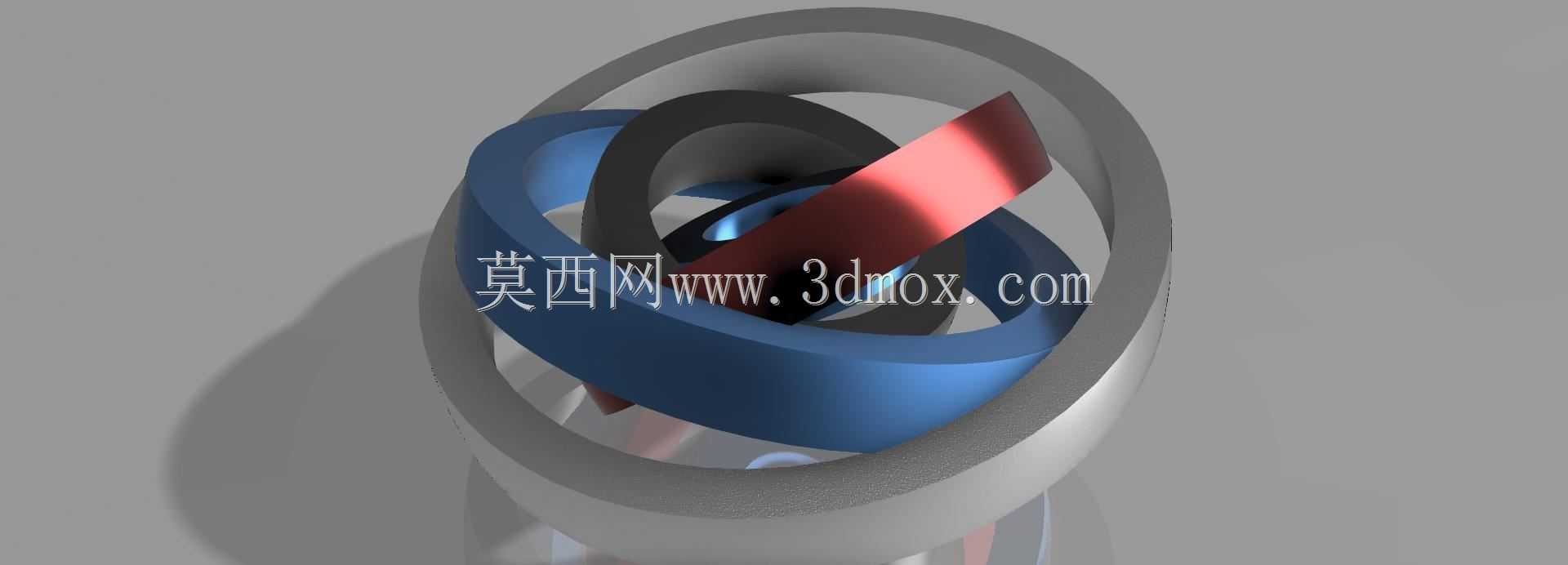

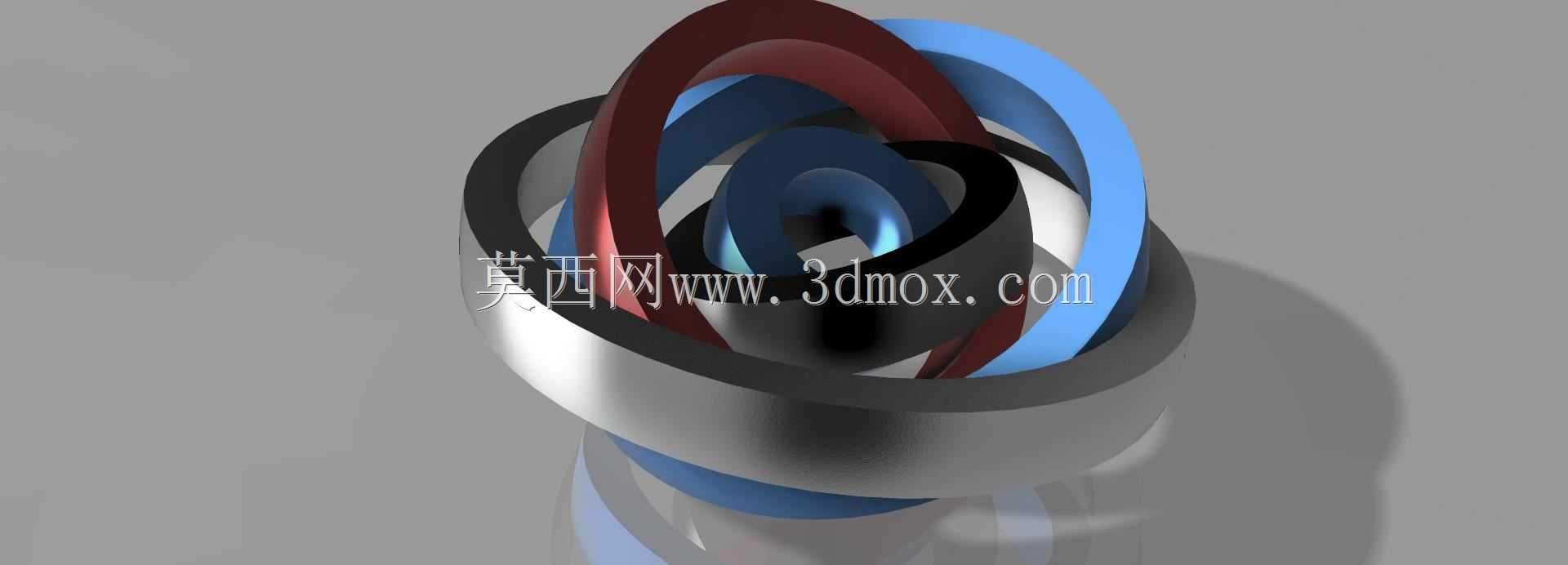

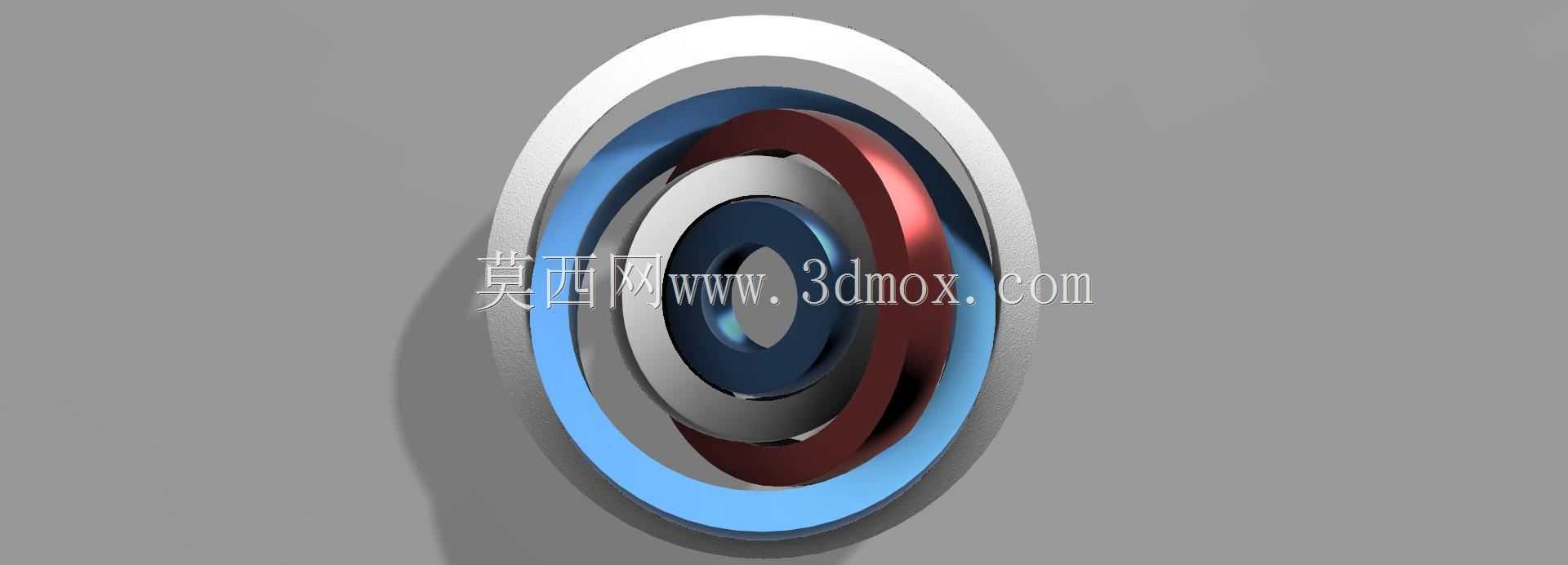

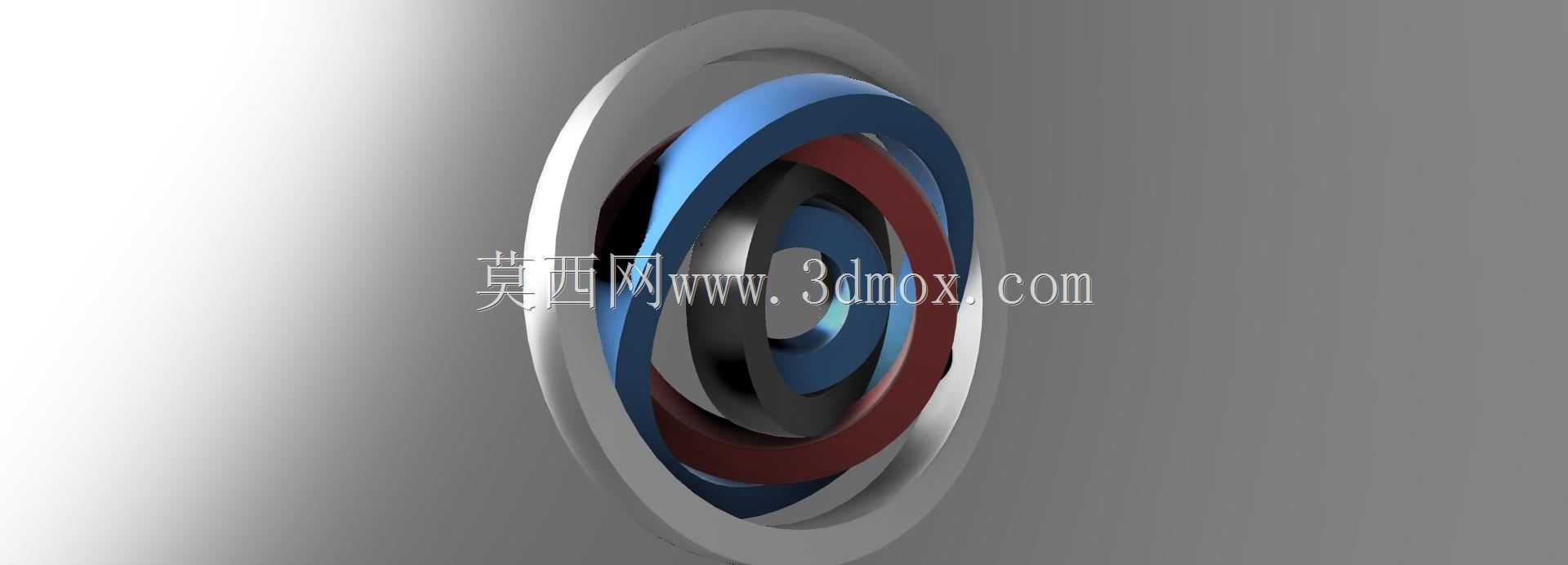

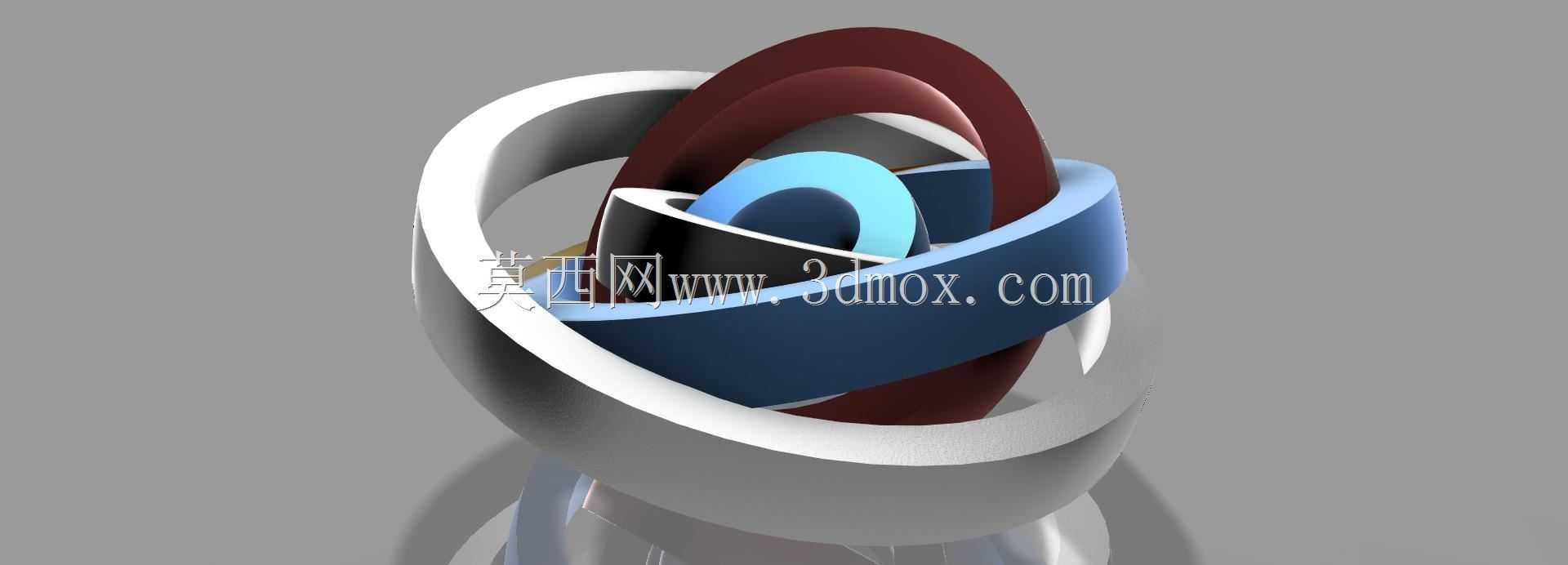

　　这款多环嵌套式机械回转结构，核心依托角动量守恒原理实现空间姿态稳定功能，在惯性导航、姿态校准、精密运动平台等场景中承担核心基准作用。从结构布局来看，整套机构采用三层正交嵌套环设计，最外层为固定基座环，中间层为俯仰自由度转动环，最内层为自旋转子安装环，各环之间通过微型精密枢轴连接，枢轴的同轴度公差控制在0.02mm以内，保证转动过程中无卡滞、无旷量，避免额外摩擦阻力影响转子的回转精度。

　　设计过程中优先考虑了转动惯量的合理分配，最内层转子采用高密度合金材质的环形结构，将质量尽可能分布在远离旋转中心的位置，在相同质量下获得更大的转动惯量，提升姿态保持的抗干扰能力；中间与外层环架采用轻量化铝合金材质，在保证结构刚性的前提下降低环架自身重量，减少环架转动时对整体姿态的扰动。各环的枢轴位置均设计有微型轴承安装位，可适配深沟球微型轴承或者宝石轴承，根据不同使用场景的精度需求灵活选配，轴承位的配合公差采用H7/g6的间隙配合，既保证转动顺滑，又避免径向窜动影响回转精度。

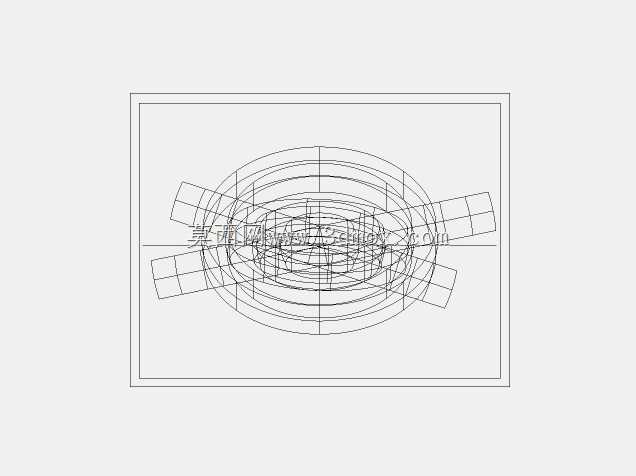

　　从外形尺寸与安装边界来看，整套结构的最大外轮廓直径为120mm，轴向总宽度为85mm，外层基座环上预留有4个M4的安装螺纹孔，孔位分布在直径100mm的分度圆上，可直接固定在设备安装基板上，安装时需要保证基座环的基准面与安装基板的平面度公差不大于0.03mm，避免安装应力导致环架变形卡滞。各环的转动角度范围均设计为±45°，可满足绝大多数姿态校准场景的角度调整需求，环架侧面预留有限位块安装槽，可根据实际使用需求加装机械限位结构，防止转动超程导致枢轴受力变形。

　　结构的曲面造型部分采用连续G2曲率过渡，环架的截面为变厚度椭圆结构，在枢轴连接位置局部加厚提升受力强度，非受力区域做减薄处理，整体应力分布通过有限元仿真验证，在10g的冲击载荷下，最大变形量不超过0.01mm，不会出现结构干涉或者卡滞问题。转子的内孔设计有标准锥面安装位，可适配不同直径的自旋驱动轴，驱动轴与转子的连接采用锥面加锁紧螺母的固定方式，保证高速旋转时的动平衡精度，转子的动平衡等级设计为G2.5级，满足每分钟12000转的高速旋转需求，不会产生额外振动影响周边精密元件。

　　在实际应用场景中，该结构可作为惯性测量单元的核心机械基准，搭配角度传感器与驱动电机后，可用于无人设备的姿态稳定、精密光学平台的防抖校准、工程机械的水平基准保持等场景；也可作为教学演示模型，直观展示角动量守恒、空间多自由度转动的机械原理。设计时充分考虑了装配工艺性，所有环架均为分体式结构，可通过常规的数控车削、五轴铣削加工完成，不需要特殊的定制刀具，装配顺序从内到外逐层嵌套，枢轴与环架的连接采用过盈压装加厌氧胶固定的方式，装配后不需要额外维护，轴承位预留有润滑脂注油孔，可定期补充润滑脂延长使用寿命。各环之间的间隙控制在0.5mm，即使在温度变化导致材料热胀冷缩的情况下，也不会出现环架之间的摩擦干涉，适配-20℃到60℃的工作环境温度范围，满足绝大多数工业场景的使用要求。
