在自动化生产线的传动工位、工程机械的执行端连接部位,这类带双铰接孔的长条形连杆件是传递往复动力、衔接执行部件与动力源的核心受力构件,日常工况中需要持续承受交变拉压载荷,部分存在偏载的工位还要兼顾抗扭性能,设计阶段的结构合理性直接决定整套传动机构的运行寿命与动作精度。

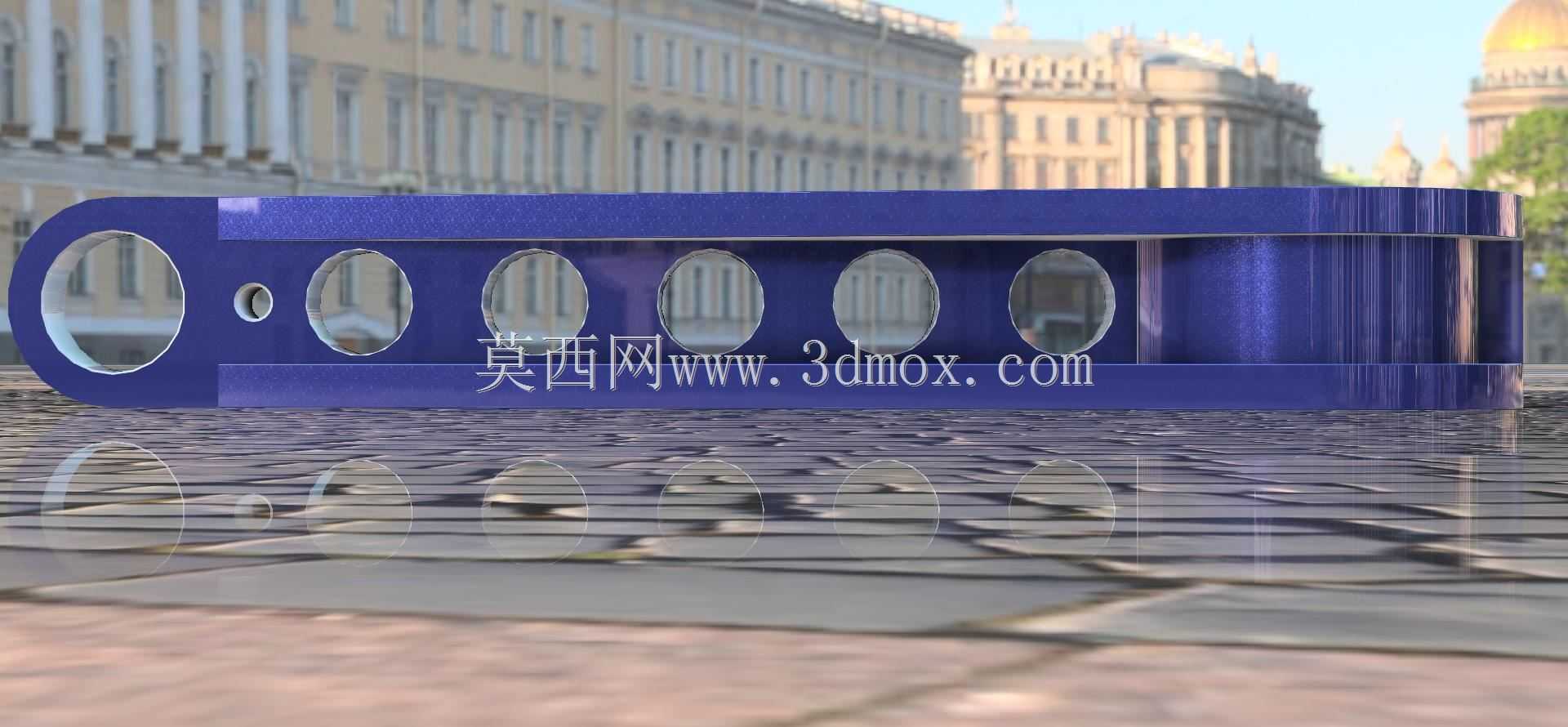

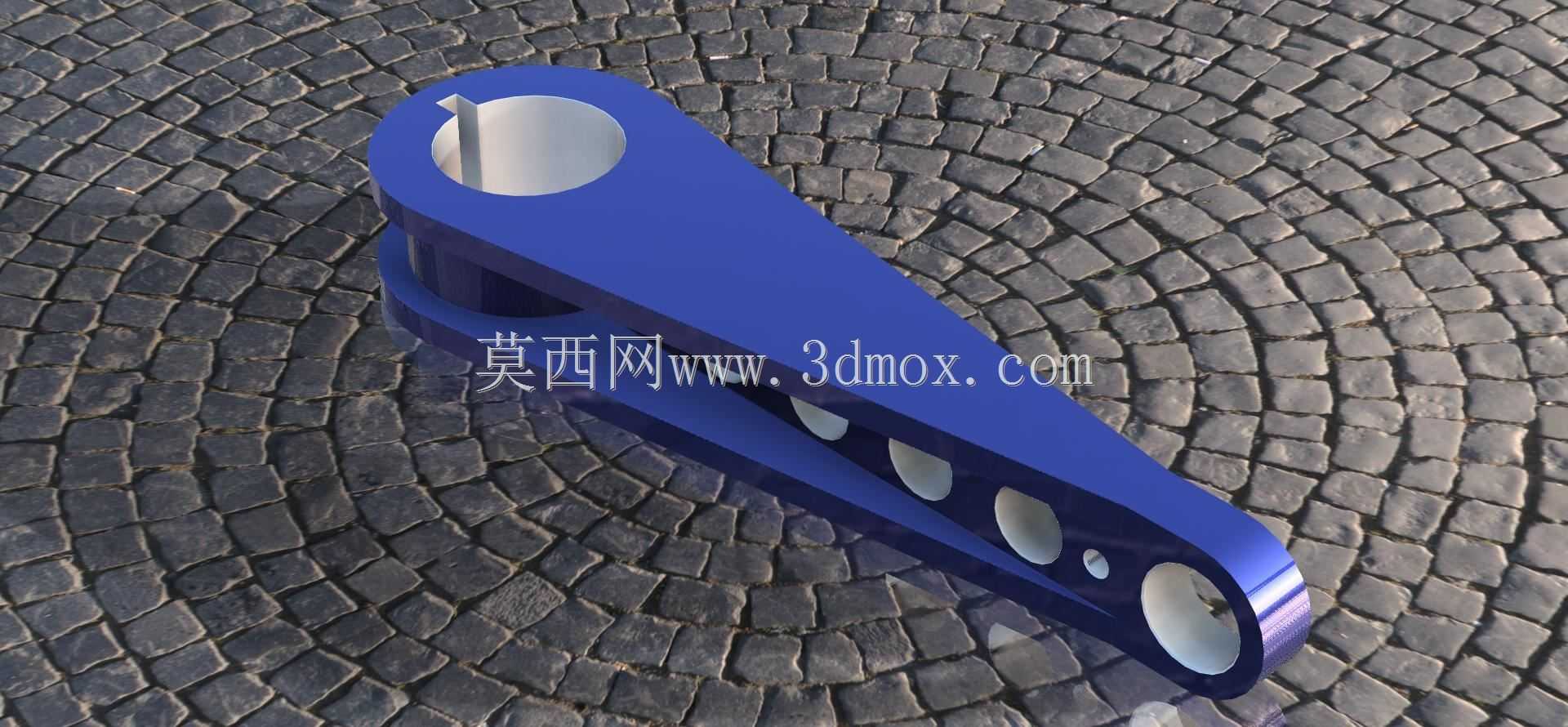

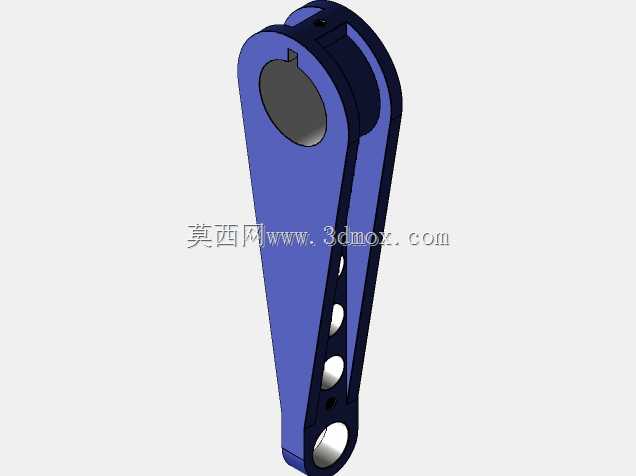

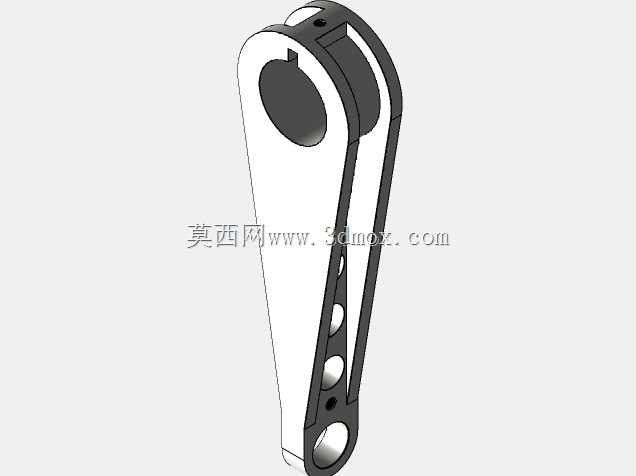

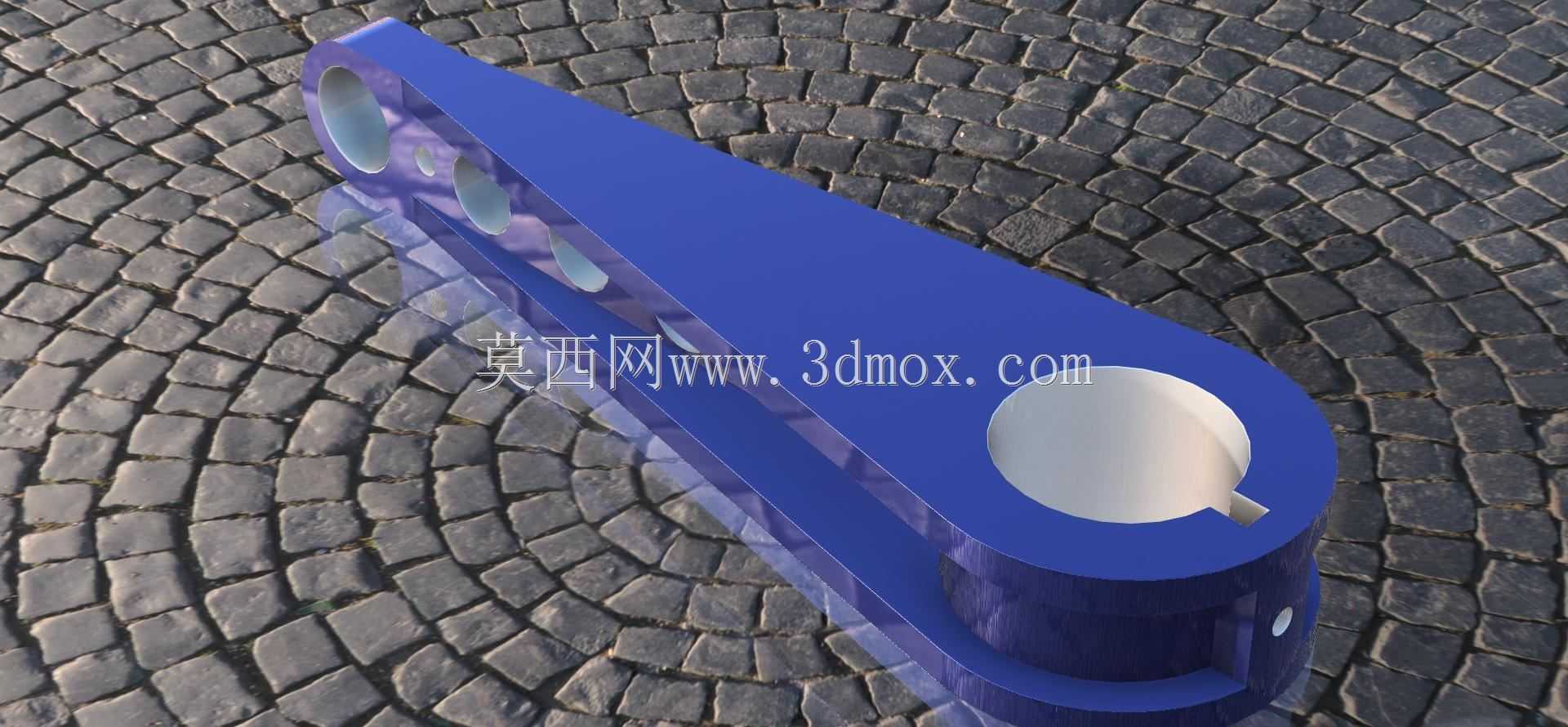

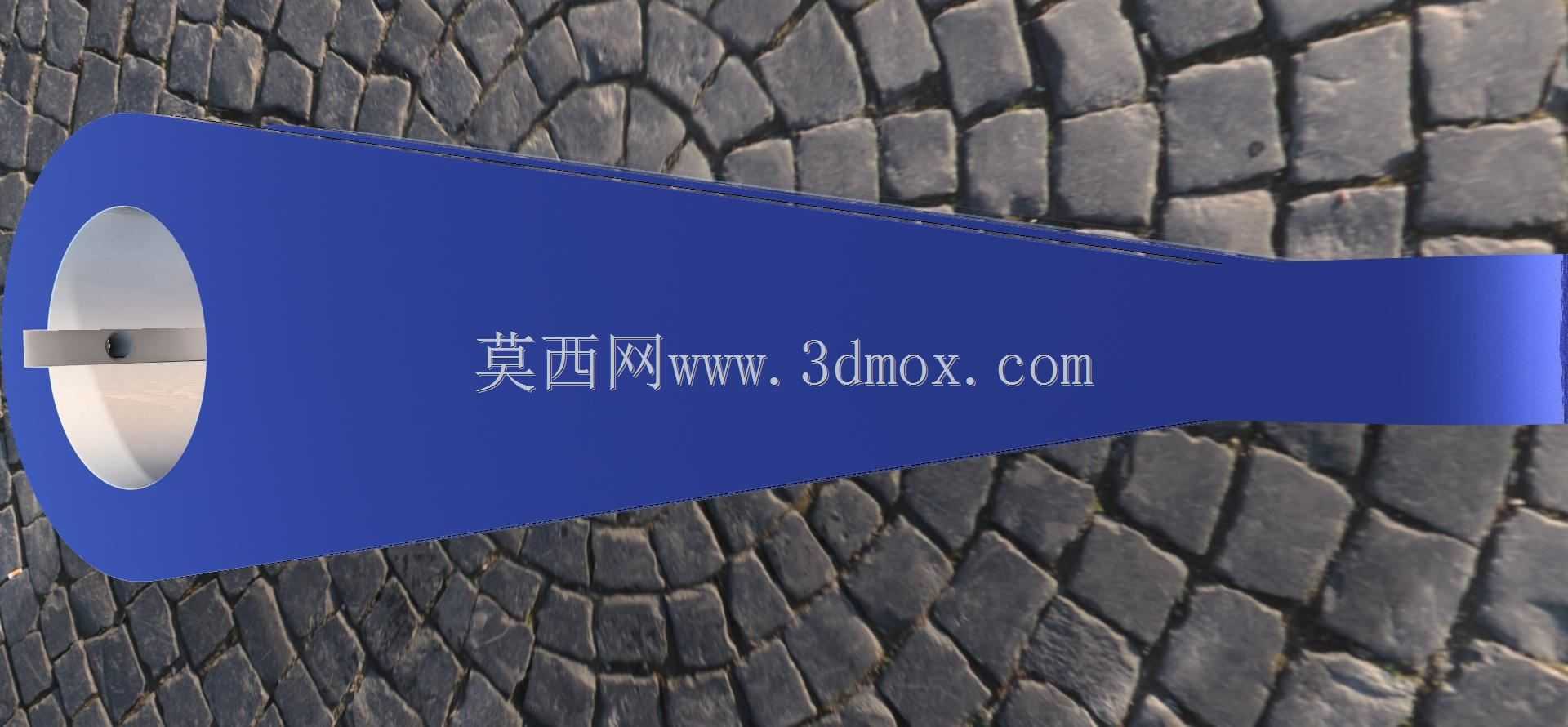

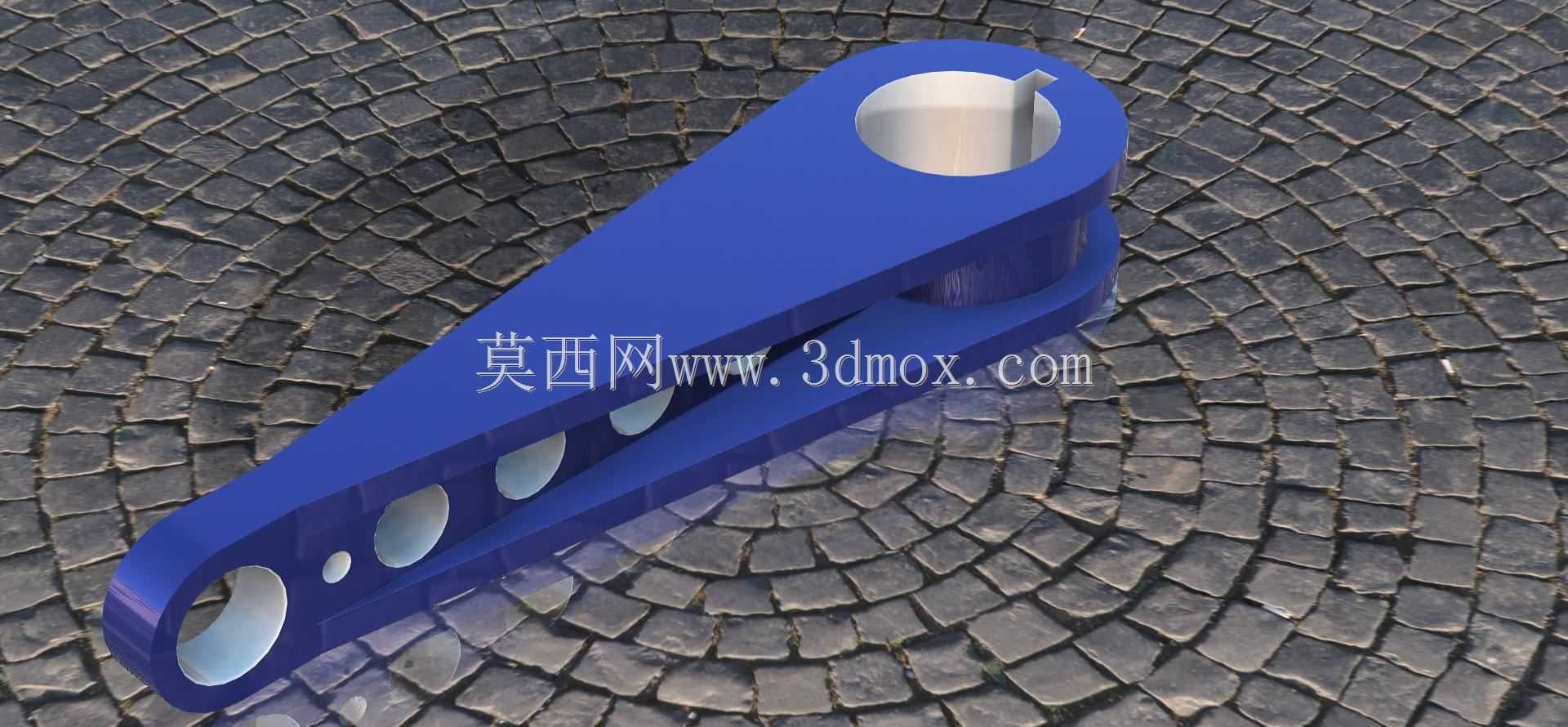

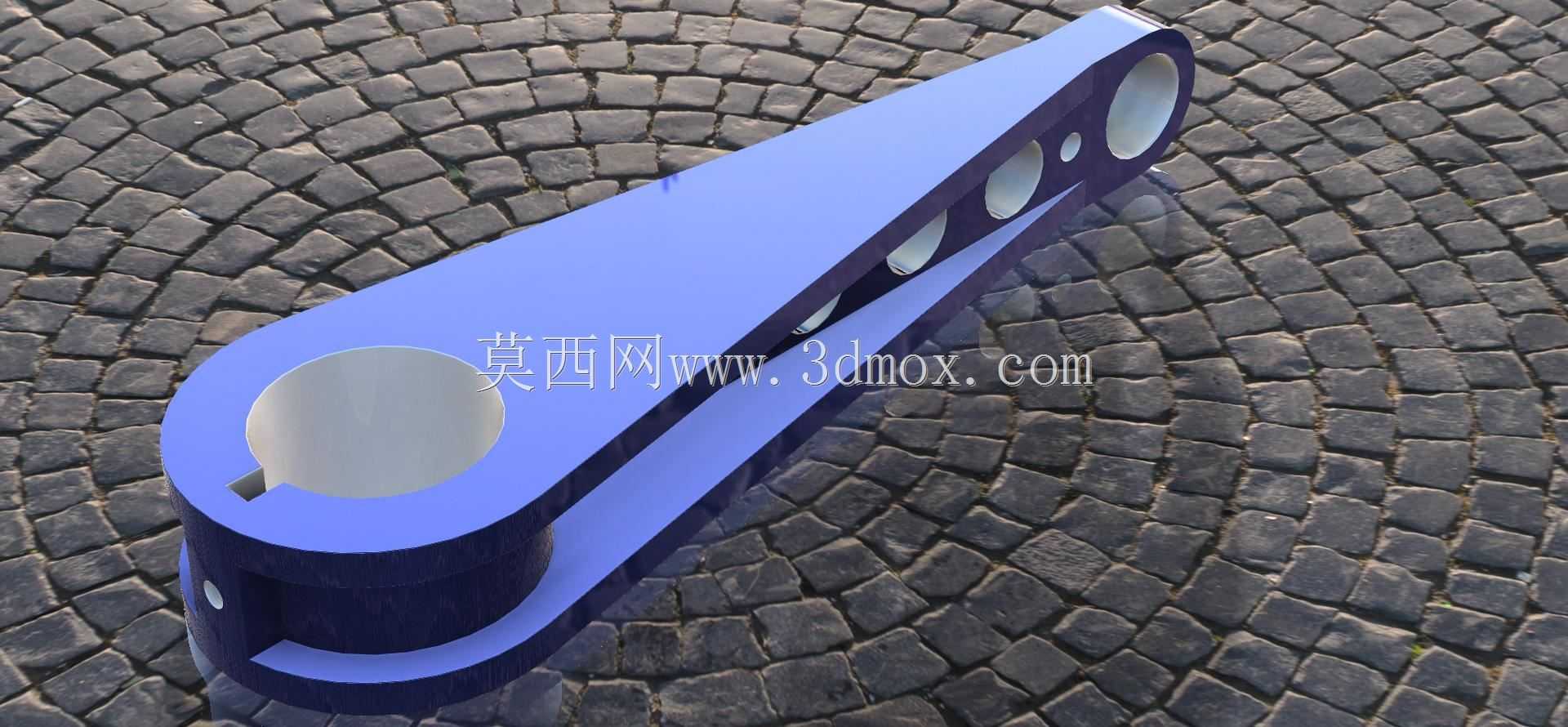

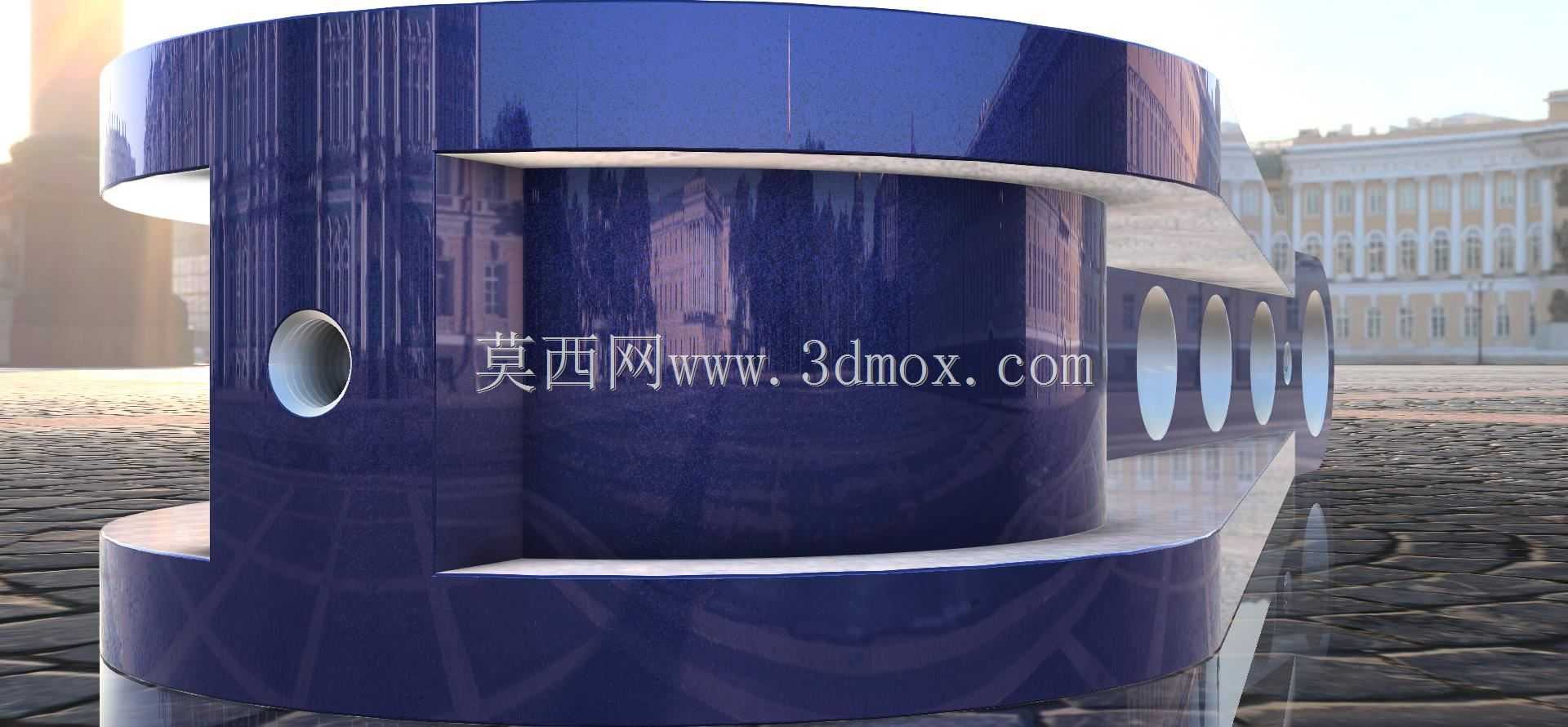

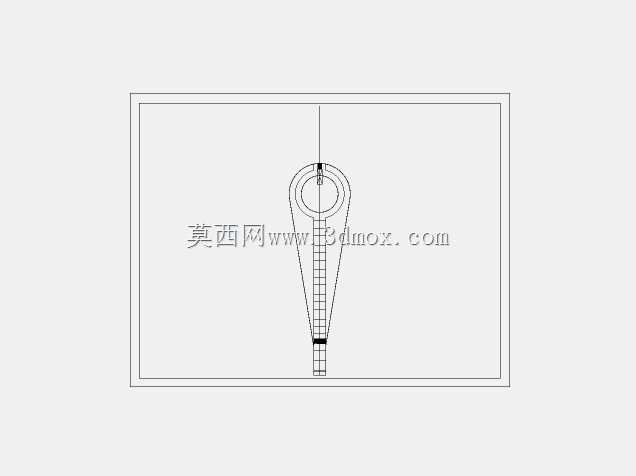

从实际使用场景来看,这类连杆常被用在包装设备的取料臂传动链、输送线的拨料机构铰接部位、小型工程机械的操纵连杆组中,两端的铰接孔分别对接动力输出端的销轴与执行端的连接座,中间的长条臂身承担力的传递作用,相比实心等截面连杆,本次设计的臂身采用了渐变截面+多减重孔的结构形式,靠近大直径铰接孔的臂身截面厚度更大,顺着臂身延伸方向向小铰接孔端逐步收窄截面厚度,匹配不同位置的受力弯矩分布——大孔端作为动力输入侧,启动、换向瞬间的冲击载荷更大,更厚的截面可以避免应力集中导致的根部断裂,小孔端作为执行侧,运动轨迹的精度要求更高,收窄的截面在保证刚度的前提下降低了末端运动惯量,减少高速往复动作时的惯性冲击。

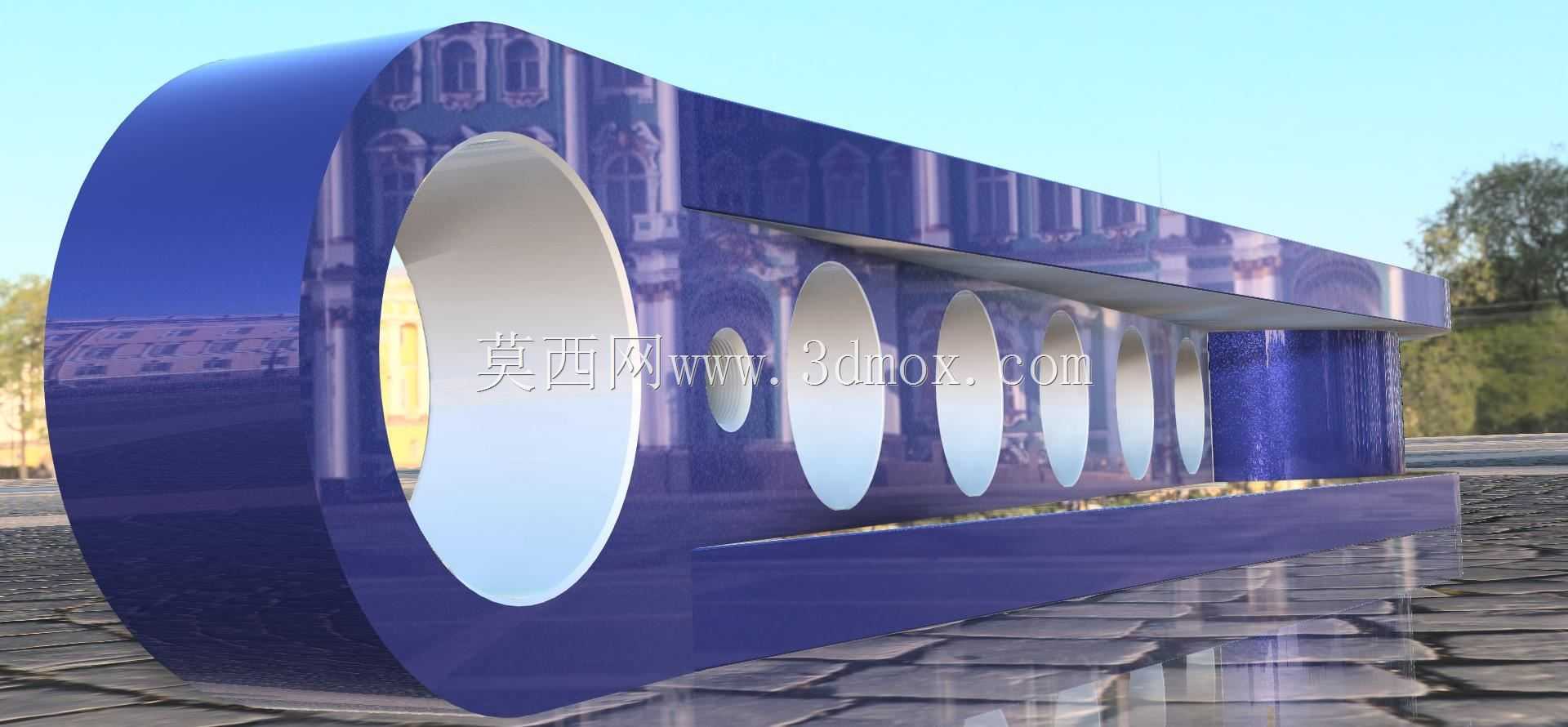

设计过程中首先确定的是两端铰接孔的中心距,这个参数是匹配整套传动机构行程的核心尺寸,中心距的公差需要控制在IT7级以内,避免安装后出现传动卡滞或者行程不足的问题;两端铰接孔的内径尺寸需要匹配常用的标准销轴规格,孔内预留了衬套安装的台阶位,实际装配时可以镶嵌铜基石墨自润滑衬套,减少铰接部位的磨损,后期维护仅需更换衬套即可,无需整体更换连杆,降低运维成本。臂身上的减重孔并非随意开设,每个孔的位置都经过受力路径校核,沿着臂身的主应力流线方向排布,大直径减重孔设置在应力水平较低的臂身中段,靠近孔端的位置仅开设小直径的工艺孔,既最大程度降低了零件自重,又不会切断主应力传递路径,避免开孔位置出现应力集中导致的断裂风险。
零件的外形安装边界需要提前匹配周边部件的运动包络,臂身的两侧边缘做了R3-R5的圆弧过渡,没有尖锐棱角,一方面避免安装调试过程中划伤操作人员,另一方面也减少了应力集中点;零件表面采用蓝色喷塑处理,相比普通喷漆层的附着力更强,在车间多油污、多粉尘的工况下具备更好的防锈耐腐能力,同时醒目的蓝色也方便设备巡检时快速识别连杆的运行位置,及时发现松动、变形等异常情况。
从装配适配性来看,该连杆的两个铰接孔端面都做了0.5mm的凸台设计,装配时凸台端面与对接件的接触面贴合,减少了配合面的加工面积,降低平面度加工的成本,同时也能避免臂身侧面与周边固定部件发生运动干涉;臂身的厚度尺寸控制在适配标准关节轴承的安装宽度范围内,不需要额外加装调整垫片即可完成装配,减少了现场装配的工作量。在受力校核环节,针对常见的1.5倍额定载荷过载工况,该结构的最大应力出现在大铰接孔的内侧边缘,远低于常用45号钢调质处理后的屈服强度,安全系数可以达到2.5以上,满足一般工业场合的使用要求,若应用在重载冲击工况下,仅需将材质更换为40Cr调质并做表面淬火处理,即可提升整体承载能力,无需改动整体结构尺寸。
