薄型侧出声磁性扬声器结构设计

　　这款薄型侧出声磁性扬声器，是面向紧凑空间电子设备开发的电声执行部件，在做整机堆叠设计时，这类器件的选型和结构适配往往是消费类电子、便携通讯设备结构设计环节里容易卡进度的点——很多便携设备的内部堆叠留给发声器件的厚度空间往往不足4mm，常规正出声扬声器的后腔预留、出声孔位避让很难在超薄机身里实现，而侧出声的结构设计刚好能把出声路径引导到设备侧边缝隙，不需要在机身正面或背面单独开大尺寸出声孔，既保证外观完整性，也能压缩整机厚度方向的占用。从实际应用场景来看，这类扬声器常被用在轻薄型手持通讯终端、便携穿戴设备、小型工业对讲终端、超薄智能家居控制面板里，这类设备的共同特点是内部空间寸土寸金，既要保证足够的声压级满足提示音、语音播报需求，

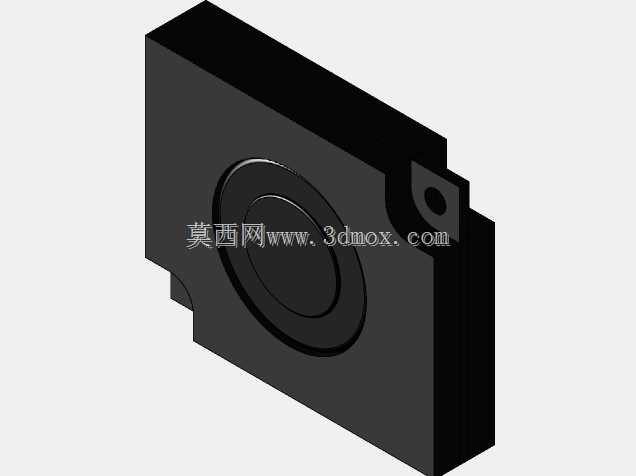

　　又不能让发声器件占用过多PCB板面积和堆叠厚度。从功能特性上看，这款磁性扬声器采用内置磁路的封闭式结构，磁回部分做了偏心布局，把安装固定耳设计在磁路组件的侧边延伸位置，不需要额外在振膜周边预留安装固定的空间，能最大化利用振膜的有效振动面积，在有限的外形尺寸下提升低频响应效果。做结构设计的时候，很多工程师容易忽略扬声器的安装密封问题，这款模型的出声端面做了一圈0.3mm的凸台结构，装配时可以直接贴合设备壳体的出声通道泡棉，不需要额外设计密封筋位，能减少装配工序里的密封辅料贴合偏差问题。从外形尺寸与安装边界来看，这款扬声器整体为方形薄块结构，主体厚度控制在3mm级别，单侧边延伸出带安装孔的固定耳，安装孔的孔径适配M1.2规格的自攻螺丝，固定耳的位置做了0.2mm的下沉台阶，装配后螺丝头部不会突出器件表面，不会和周边的PCB元件、电池组件产生干涉。出声口位于器件的短边侧方，出声通道的截面为矩形，设计时要注意设备壳体对应的出声通道总长度不要超过8mm，通道内壁尽量做光滑过渡，避免直角弯折造成声压损失，通常这类扬声器的出声通道净面积要保证不小于振膜有效面积的15%，才能保证额定频响范围内的声压输出达标。在做三维建模适配的时候，要重点预留器件的振动避让空间，振膜对应的正面方向要预留至少0.5mm的净空，不能有任何结构件、电池、FPC排线贴合在振膜表面，否则会造成振膜振动受限，出现破音、音量不足的问题。磁路部分的背部因为是封闭金属外壳，

　　可以直接贴合设备内部的屏蔽罩或者中框金属件，不需要额外做磁屏蔽处理，本身的磁泄漏量控制在常规消费电子的要求范围内，不会对周边的霍尔元件、磁性传感器造成干扰。很多新手工程师在选型这类薄型扬声器时，容易只看外形尺寸忽略焊盘的出线位置，这款扬声器的接线焊盘设计在固定耳的对侧边角，焊盘的尺寸为0.8mm*1.2mm，做PCB Layout的时候要注意在对应位置预留焊盘或者接触弹片，弹片的压缩量控制在0.2-0.4mm之间，避免压缩量过大顶坏扬声器的外壳，或者压缩量不足造成接触不良。从设计思路上看，这款扬声器的结构完全围绕紧凑空间适配做优化，把所有需要占用额外空间的结构——固定位、焊盘、出声口都布局在器件的侧边位置，

　　主体方形区域全部留给磁路和振膜组件，最大化利用X-Y平面的面积，压缩Z向的厚度占用，这种布局思路也很适合其他需要在超薄空间内布置的功能器件参考，在做整机堆叠时，可以把这类器件布置在PCB板的边角位置，侧边对齐设备壳体的侧壁，出声口直接对准壳体侧边的出声缝，不需要额外弯折导音通道，能最大程度降低声损。另外要注意，这类磁性扬声器的额定工作功率较小，通常用于语音播报、提示音发声，不适合作为全频音乐扬声器使用，在做设备音腔设计的时候，后腔可以利用设备内部的闲置空间，不需要单独做密封后腔，只要保证振膜正面的出声通道和后腔完全隔离，就可以获得比较清晰的发声效果，如果后腔和出声通道连通，会出现声短路现象，造成音量大幅下降、低频完全缺失的问题。在装配工艺上，这款扬声器除了螺丝固定的方式，也可以采用双面胶贴合的方式固定，器件背部的金属外壳平整度较好，采用0.15mm厚度的强力双面胶就可以实现可靠固定，适合自动化装配生产线的快速贴装，不需要额外设计复杂的固定压片结构，能进一步减少整机的零件数量和装配工时。
