CATIA环境下带轴螺旋齿轮三维建模作品

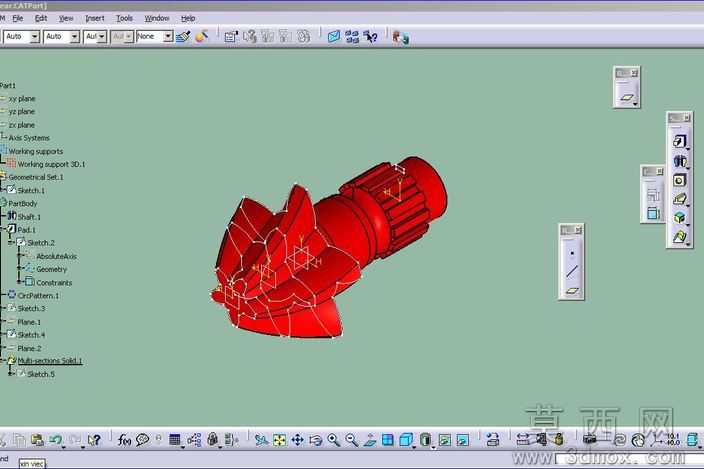

本作品为集成轴体结构的螺旋齿轮三维建模成果，建模过程依托CATIA软件完成，整体遵循机械传动零件的设计规范开展。建模初期首先完成基准体系搭建，依次建立原点参考、三个正交基准平面与配套基准轴，为后续特征创建提供精准的定位参照。第一步先完成齿轮轴的基体结构创建，通过凸台拉伸指令生成阶梯轴的基础轮廓，针对轴段上的花键结构，采用草图绘制单齿截面后沿轴向阵列的方式完成，保证花键齿的周向均匀分布与轴向尺寸精度。核心的螺旋齿轮齿部建模是整个作品的重点，首先根据螺旋齿轮的设计参数计算得到端面齿形轮廓、螺旋角数值与齿宽参数，在齿部对应的轴段位置建立螺旋线参考，通过螺旋线指令设定好螺距与旋向，确保螺旋线与齿轮的设计参数完全匹配；随后在垂直于齿轮端面的基准面上绘制渐开线齿形草图，通过肋特征指令将齿形轮廓沿螺旋线路径扫掠，生成单个轮齿的实体特征，再通过圆周阵列指令按照设定的齿数完成所有轮齿的阵列排布，过程中反复校验齿距、齿厚与螺旋角的参数偏差，保证轮齿的啮合精度。建模过程中对齿轮与轴体的过渡位置做了圆角处理，避免应力集中问题，同时还原了轴端的倒角、轴段上的退刀槽等细节结构，所有特征的参数都保留可编辑状态，方便后续根据不同的传动需求调整模数、齿数、螺旋角等核心参数。材质设置阶段为模型赋予了金属钢材的视觉属性，调整了漫反射、高光与粗糙度参数，还原钢制传动零件的真实质感，视图中通过显示特征树与参考几何元素，清晰呈现了建模的逻辑层级与特征顺序，整个模型结构完整，特征构建逻辑清晰，既符合机械加工的工艺要求，也可直接用于后续的装配仿真、运动干涉检查与工程图导出工作，能够直观展现螺旋齿轮的结构特点与建模思路，为同类型传动零件的建模提供了清晰的参考路径。
