车床尾座卡盘夹紧机构三维设计

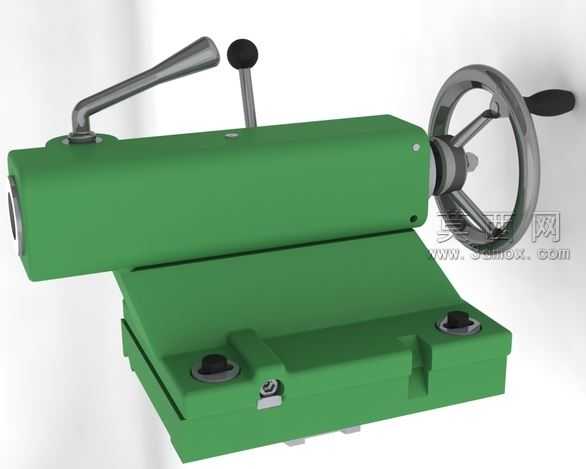

本作品为车床配套的尾座卡盘夹紧机构三维模型，建模过程严格遵循机械设计规范，以实际车床尾座的功能逻辑为核心展开设计。建模阶段首先完成整体基座的结构搭建，基座作为整个机构的承载主体，采用一体式铸造结构的设计思路，建模时精准还原了基座底部的安装定位槽、锁紧螺栓孔位，以及上部的滑移导轨配合面，确保基座与车床床身导轨的配合精度符合实际装配要求。其次完成主轴套筒部分的建模，套筒内部设计有锥孔用于安装顶尖，外部加工有导向键槽与手轮传动的螺纹副结构，建模时严格控制螺纹的导程、键槽的尺寸公差，还原套筒在基座内腔的滑移运动逻辑。操作机构部分分别建模了锁紧手柄、微调手轮与快速移动操纵杆：锁紧手柄采用偏心轮锁紧结构，建模时还原偏心轮的偏心距与锁紧接触面的弧度，确保手柄下压时可实现套筒的可靠锁紧；手轮部分采用轮辐式结构，搭配黑色防滑握把，建模时还原手轮与套筒丝杆的连接键结构，还原手轮转动驱动套筒轴向进给的传动逻辑；顶部的快速操纵杆用于实现套筒的快速进退，建模时还原其内部的齿轮齿条传动结构，确保操作时的动作逻辑与实物一致。材质与渲染阶段，基座主体采用机床专用的绿色锤纹漆材质，调整材质的粗糙度与金属基底的反光度，还原铸造机床部件的哑光质感；手轮、手柄杆等操作件采用镀铬金属材质，调整反射参数还原金属件的亮面质感；握把部分采用黑色哑光橡胶材质，还原防滑握把的触感表现；锁紧螺栓等标准件采用发黑处理的钢材材质，区分不同部件的材质差异。渲染阶段采用工作室均匀布光，多角度打光避免结构死角出现过暗阴影，清晰展示各部件的装配关系与外形轮廓。设计过程中充分考虑机构的实用性，各运动部件之间预留了合理的装配间隙，避免运动干涉，所有孔位、连接结构均符合机械设计手册的相关标准，可作为车床相关教学演示、结构设计参考的三维素材，完整还原了车床尾座卡盘机构的夹紧、进给、锁紧全部功能对应的结构特征。
