适配旧款雅马哈船外机的引擎盖固定夹具

　　在小型舷外机维修与改装作业场景里，老旧机型的原厂替换件往往面临停产、采购周期长、单件定制成本高的问题，这款适配旧款雅马哈船用发动机的引擎盖固定夹具，就是针对这类售后维修场景开发的功能性工装件，采用FDM熔融沉积成型工艺制作，适配ABS耗材垂直打印的成型特性，结构设计完全围绕实际装夹需求展开。从实际使用场景来看，小型钓鱼艇、作业小艇配备的旧款雅马哈两冲程舷外机，在长期户外使用后，引擎盖的原有固定卡扣容易出现老化断裂、安装位变形的问题，一旦引擎盖固定失效，航行过程中飞溅的水浪、空气中的盐雾会直接侵入发动机舱内部，加速点火模块、油路接头的腐蚀，甚至在高速航行时出现引擎盖脱落的安全隐患。传统维修方案要么是采购价格高昂的拆车件，

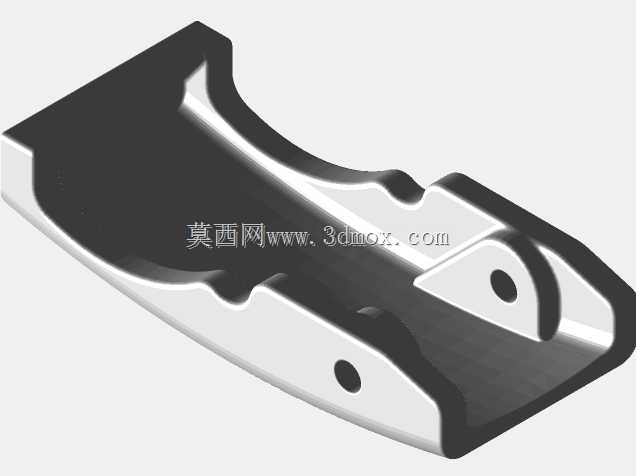

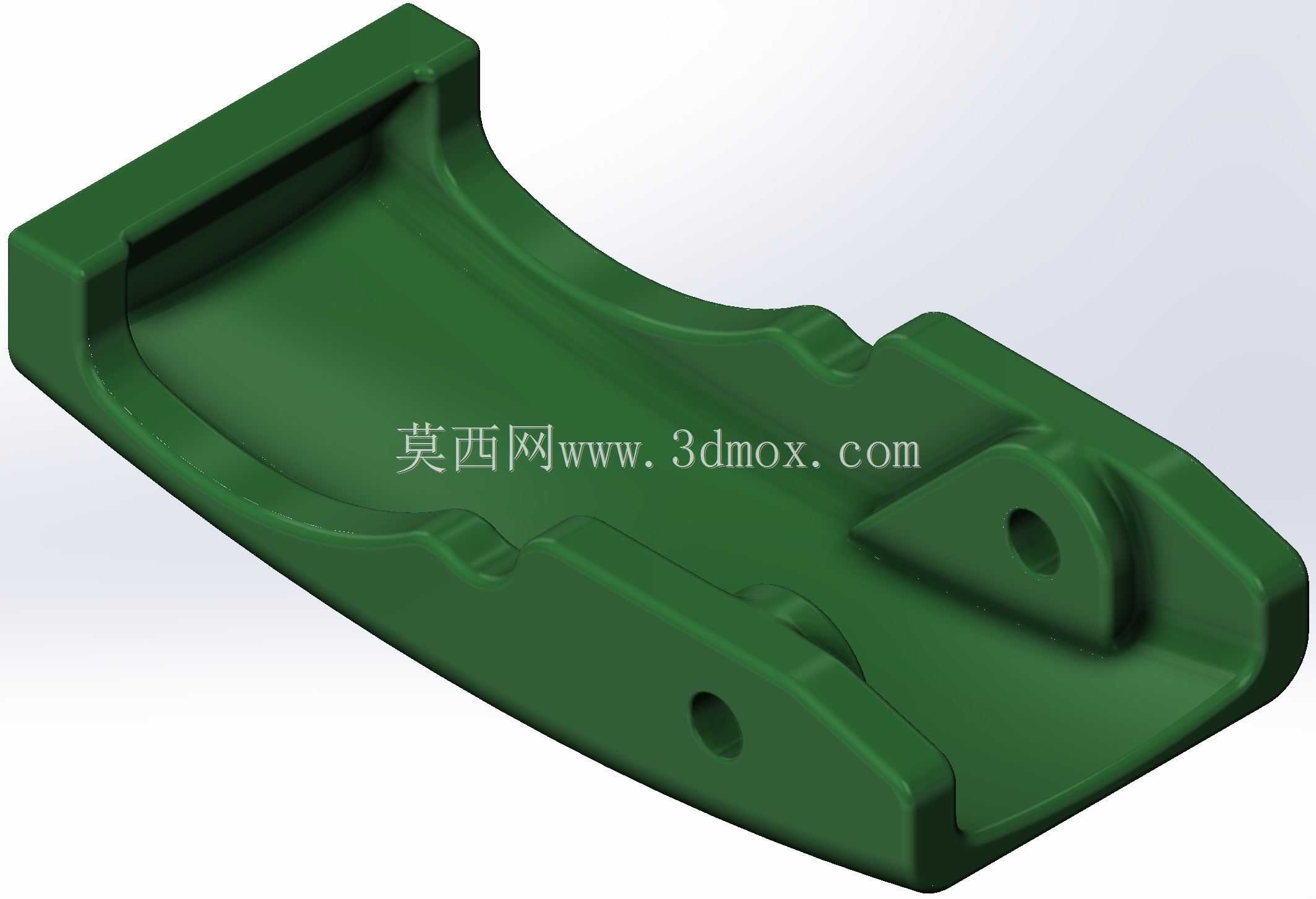

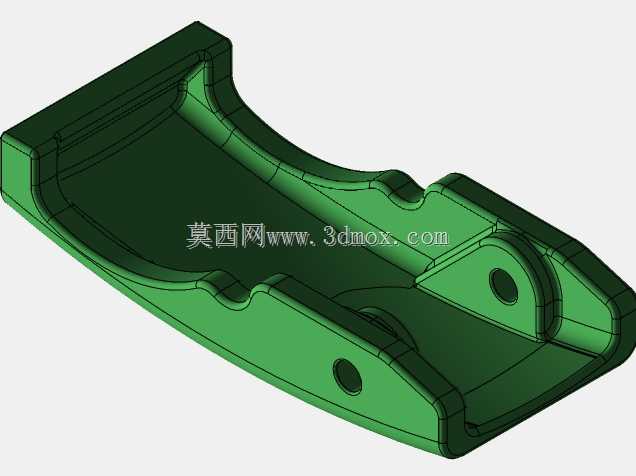

　　要么是采用金属片弯折自制固定件，前者匹配度不稳定，后者往往需要现场反复修磨，安装后贴合度差，长期震动下容易出现松动。这款夹具的设计完全贴合旧款雅马哈对应排量机型的引擎盖弧形轮廓，主体承托面做了与引擎盖下沿完全匹配的内凹弧面，安装后可以完全贴合引擎盖的曲面外形，不会出现局部应力集中导致的塑料引擎盖压裂问题。结构上预留的两个安装孔位，完全对应发动机缸头侧面的原有安装螺柱位置，不需要在发动机本体上额外打孔攻丝，直接利用原有固定点即可完成安装，不会破坏发动机的原有结构。侧面突出的带孔定位耳，是专门对应引擎盖侧方的定位凸台设计，安装时可以先通过这个定位耳完成夹具的预定位，再拧紧固定螺栓，单人即可完成安装作业，不需要额外辅助对位。

　　考虑到3D打印件的层间结合强度特性，这款夹具在设计时特意将受力较大的承托筋条走向设置为垂直打印方向，采用垂直摆放打印的方式，让层间受力方向与打印层纹路平行，最大化提升结构的抗弯折、抗震动性能，避免船外机运行时的持续震动导致夹具出现层间开裂。安装边界方面，夹具的整体外轮廓完全避让开发动机的散热鳍片、油路管线与火花塞检修位，安装后不会影响发动机的日常检修操作，也不会阻挡散热风道，保证发动机运行时的散热效率。夹具的夹持边缘做了1.5毫米的圆角过渡，避免尖锐边缘在安装、拆卸过程中刮伤引擎盖的漆面，也减少应力集中点。在实际维修作业中，这类3D打印的定制夹具可以快速完成小批量制作，不需要开模，针对不同磨损程度的引擎盖安装位，

　　还可以快速调整夹持面的厚度，补偿安装位的磨损间隙，保证装夹后的紧密度，相比传统金属加工的定制件，制作周期可以缩短70%以上，单件成本也更低，完全满足船用维修场景下小批量、定制化的配件替换需求。从结构强度验证角度来看，采用ABS材料打印、填充率设置为60%以上时，这款夹具可以承受船外机全转速运行下的持续震动，耐盐雾、耐油污性能也能满足水上使用环境的要求，长期使用不会出现快速老化脆化的问题。
