紧凑型连续生产焊接工位专用设备

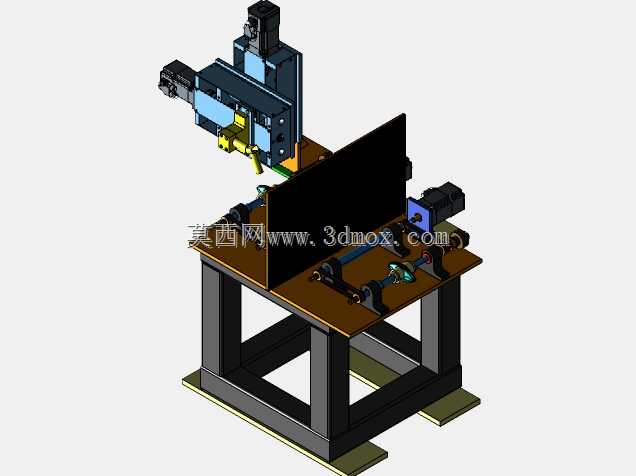

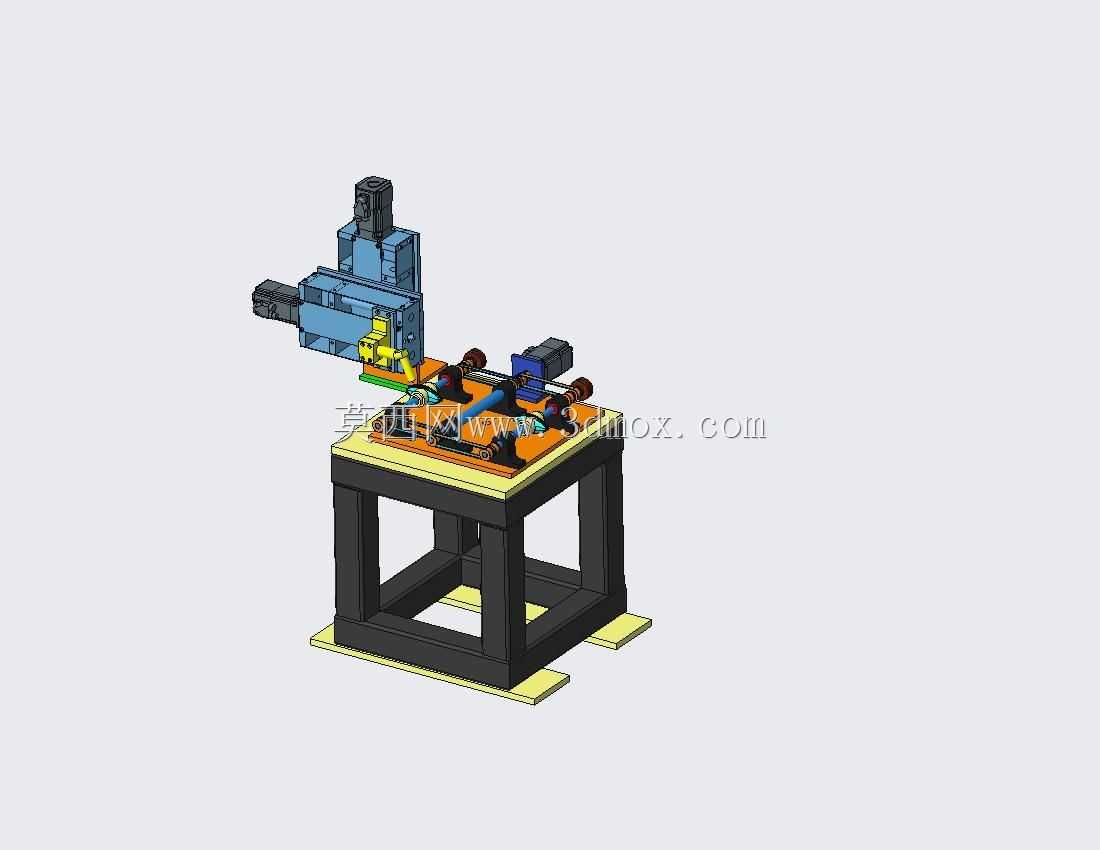

　　在中小件金属构件批量连续焊接的生产场景里，这类紧凑布局的焊接专用设备，是替代人工单工位焊接、提升工序节拍稳定性的核心工装载体，尤其适配3C通讯小结构件、小型五金冲压件的缝焊、点焊连续作业需求，相比通用焊接机器人工作站，它的占地边界更小，不需要预留大范围的机械臂回转空间，对于车间产线线边的工位嵌入适配性更强。从结构布局来看，整套设备采用方管焊接机架作为承载基体，机架底部设置可调垫铁安装位，可直接固定在车间硬化地面上，整体安装占地控制在1.2米见方的边界内，机架台面采用加厚钢板加工，平面度加工公差控制在0.1mm每米范围内，保证上部运动模组的安装基准精度。上部的执行端采用三轴伺服驱动的运动架构，X轴负责焊枪沿工件焊缝长度方向的进给，

　　Y轴适配不同宽度工件的焊枪位置调整，Z轴完成焊枪的下压提枪动作，每个轴的传动端都搭配线性导轨作为导向支撑，配合滚珠丝杠传递动力，重复定位精度可以控制在0.05mm以内，能够满足薄壁小件焊接的位置精度要求，避免出现焊偏、焊穿的不良问题。设备中部设置了工件定位工装安装区，预留了标准的T型槽安装位，可以根据不同批次工件的外形快速更换定位夹具，不需要对设备主体结构做改动，适配多品种小批量的柔性生产需求，工装区旁侧设置了挡光防护板，能够阻挡焊接过程中产生的弧光外溢，避免对工位周边操作人员造成视力损伤，防护板采用快拆结构设计，日常维护清理焊渣时可以快速拆卸。在气路与走线布局上，所有驱动电机的线缆、焊枪的送丝管与保护气管都采用拖链内置排布，

　　避免设备往复运动过程中出现线缆拉扯、管路磨损的问题，拖链的弯曲半径按照线缆最小弯曲要求设置，长期往复运行的疲劳寿命可以满足三班倒连续生产的使用要求。这套设备的设计思路核心是去掉通用焊接设备的冗余功能，针对固定节拍的连续焊接工序做功能裁剪，把所有结构空间都服务于焊接作业本身，没有多余的外延结构，机架下部的框架空间预留了焊接电源、控制器的安装位，可以将电控元件全部集成在设备内部，不需要额外配置独立的电控柜，进一步压缩了设备的整体占地空间。从实际生产适配性来看，它可以直接对接前后工序的输送带，工件完成上道工序后可以直接送入该焊接工位，焊接完成后自动输送到下道打磨或检测工序，不需要额外的工件中转搬运，能够有效减少工序间的等待浪费，

　　单工位的生产节拍相比人工焊接可以提升40%以上，焊接质量的一致性也远高于手工作业，不会因为操作人员的技能差异、疲劳状态出现焊缝质量波动。在安装调试层面，设备出厂前已经完成了机架的时效处理，消除焊接应力，现场安装只需要调平垫铁、接通气源与电源就可以完成调试投入使用，不需要做复杂的地基施工，对于现有车间的产线改造场景非常友好，不需要对车间地面做破坏性施工，后期如果需要调整工位位置，只需要拆卸固定螺栓就可以整体移位，重新调平后即可恢复生产。设备的运动模组全部采用密封防护结构，能够阻挡焊接过程中产生的焊渣飞溅进入导轨、丝杠的传动面，日常维护只需要定期按照润滑周期加注润滑脂，清理防护板表面的焊渣即可，维护难度低，不需要专业的设备维护人员长时间值守，一线操作员工经过简单培训就可以完成日常的保养与工件换型操作。
