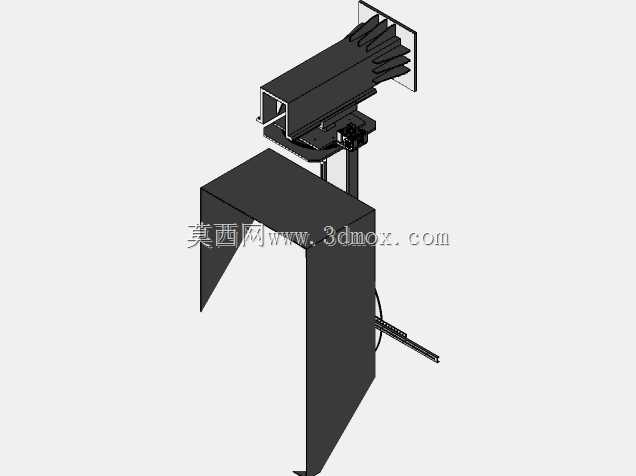

多自由度焊接作业定位工装结构

　　在钢结构件、小型金属组件的批量焊接作业场景里，焊工长期保持固定姿势施焊很容易出现焊缝成型不均、局部未焊透的问题，尤其是遇到L型、角接类的异形工件，单纯靠工作台垫高、人工扶持的方式，既没法保证焊缝始终处于便于操作的平焊或船形焊位置，也存在工件移位导致的焊接精度偏差风险，这款焊接定位工装就是针对这类现场痛点开发的辅助作业机构。从结构功能来看，整套定位机构可以为装夹完成的工件提供三个独立方向的运动自由度，分别是垂直方向的高度调整、水平方向的角度回转、以及夹持端的俯仰变位，三个运动轴的配合可以让工件上任意待焊位置都调整到焊工最顺手的操作高度与角度，不需要焊工反复弯腰、侧身调整作业姿势，也能适配自动化焊接机器人的作业路径要求，

　　让焊枪可以沿着预设轨迹平稳走完所有焊缝行程，减少人工补焊的工作量。设计这套结构的时候，首先考虑的是车间现场的安装适配性，整套机构采用立式落地安装方式，底部支撑立柱采用厚壁矩形钢焊接成型，立柱底部预留了四个地脚螺栓安装孔，可以直接固定在车间硬化地面或者焊接工作平台的台面上，安装时只需要保证立柱的垂直公差控制在1mm/m以内，就能避免长期负载出现的机构倾斜问题；横向伸出的悬臂部分采用C型槽钢作为主体承载结构，在保证整体结构刚性的前提下尽可能减轻悬臂自重，避免悬臂伸出过长导致的端部下垂变形，悬臂的有效伸出长度可以覆盖常规小型工件的焊接作业范围，不会和周边的焊枪走线、送丝机构产生运动干涉。夹持端的结构设计做了快换适配，

　　上端的安装板预留了通用的夹具安装螺孔，可以根据待焊工件的外形更换气动夹钳、手动压板或者专用定位靠山，不需要对主体结构做二次加工就能适配不同外形的工件装夹需求；俯仰轴的转动部位采用了带阻尼的转轴结构，调整到目标角度后可以通过侧边的锁紧手柄快速锁死，不会在焊接过程中因为工件自重出现角度滑移，回转部分的支撑采用了平面推力轴承搭配径向轴承的组合，既可以承受工件装夹后的垂直方向载荷，也能保证水平回转时的动作顺畅，不会出现卡滞或者晃动的问题。考虑到焊接现场的飞溅、烟尘环境，整套机构的所有运动配合面都做了挡屑盖板设计，焊接时产生的高温焊渣不会直接溅到导轨、转轴的配合面上，日常维护只需要定期在注油点加注润滑脂就能保证长期稳定运行，

　　不需要频繁拆解清理内部结构。从安装边界尺寸来看，整套机构落地后的总高度适配常规车间的操作空间，不会和车间顶部的排烟管道、照明线路产生干涉，悬臂收回状态下的横向占用空间很小，可以在焊接工位旁边紧凑布置，不需要额外占用过大的车间面积；负载能力覆盖常规小型五金构件、通讯设备金属支架类工件的焊接需求，装夹后不会出现明显的结构形变，能够保证焊接过程中工件的位置精度稳定。在实际生产应用中，这类定位工装既可以配合手工电弧焊、二氧化碳气体保护焊的人工作业场景，降低焊工的劳动强度，提升单工位的焊接作业效率，也可以加装驱动电机实现三个轴的数控联动，直接接入自动化焊接工作站的控制系统，配合焊接机器人完成复杂焊缝的全自动焊接作业，替换传统的人工变位操作，减少焊接过程中的人为误差，稳定焊缝的成型质量。
