剪叉式可调管径管道滚轮支撑装置

　　在长输管道预制、车间管道组对焊接、现场管线铺设作业场景中，管道临时支撑是贯穿全流程的基础工装，传统固定式V型铁支撑仅能适配单一管径，遇到变径管段、不同规格管线排布时，需要频繁更换支撑块、垫设不同厚度的垫片调整支撑高度，不仅拖慢组对效率，垫设不当还容易出现管道滑落、对口错边量超差的问题，这款剪叉结构的滚轮支撑装置正是针对这类现场痛点设计的专用支撑工装。

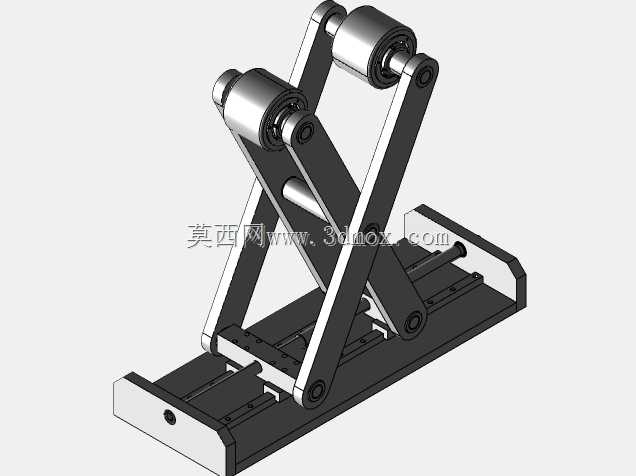

　　从结构设计逻辑来看，该装置采用对称双剪叉臂作为升降调节主体，底部为带滑槽的矩形安装底座，两组剪叉臂的下端分别通过铰接轴与底座、底座内的滑动滑块连接，上端则对应安装两组带深沟球轴承的钢制滚轮，两组滚轮呈V型排布，当剪叉臂开合角度变化时，两组滚轮的间距与支撑高度同步改变，无需额外更换支撑块，就能适配一定范围内不同外径的管道，单组支撑额定承载可达2吨，完全满足常规工业管道、市政给排水管道、工艺预制管段的支撑承重需求。滚轮内置的轴承结构可让管道在支撑上灵活转动，在管道环缝焊接、管口打磨、防腐层缠绕作业时，作业人员无需撬动管道就能轻松转动管体调整作业位置，大幅降低长管段转动的劳动强度，也避免撬动过程中损伤管口坡口或防腐层。

　　安装边界方面，底座采用平板式结构，可直接通过底部的安装孔固定在预制平台、车间地面或者临时架设的型钢支架上，底座上的滑槽预留了足够的滑块行程，剪叉臂收拢时整体高度较低，方便收纳转运，完全展开时可满足常规管道组对的支撑高度需求，不会出现支撑高度不足导致管道悬空弯折的问题。剪叉臂的铰接位置均采用带衬套的销轴连接，长期承受交变载荷也不会出现铰接点松旷、支撑下沉的问题，滚轮表面做了圆角钝化处理，与管道外壁接触时不会刮伤管道外表面，对于薄壁不锈钢管、衬塑管道这类对表面防护要求高的管段，也可以在滚轮外表面包覆聚氨酯套，进一步降低接触压强，避免管壁出现压痕或划伤。

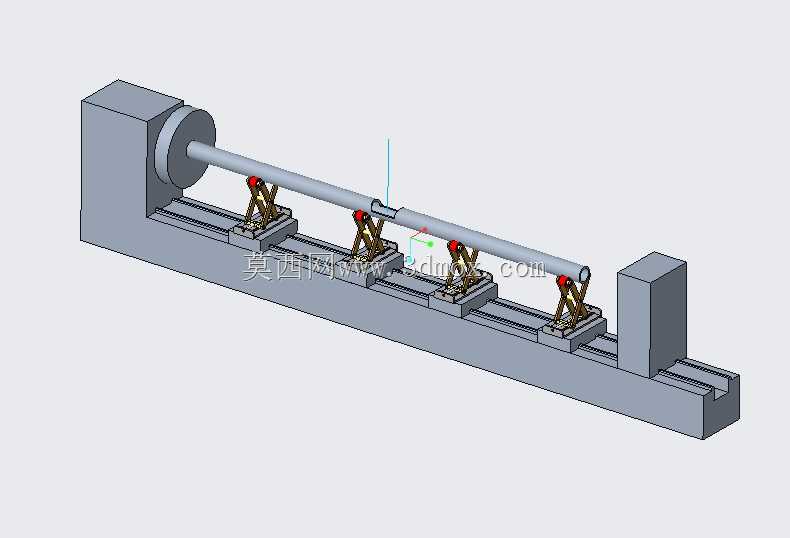

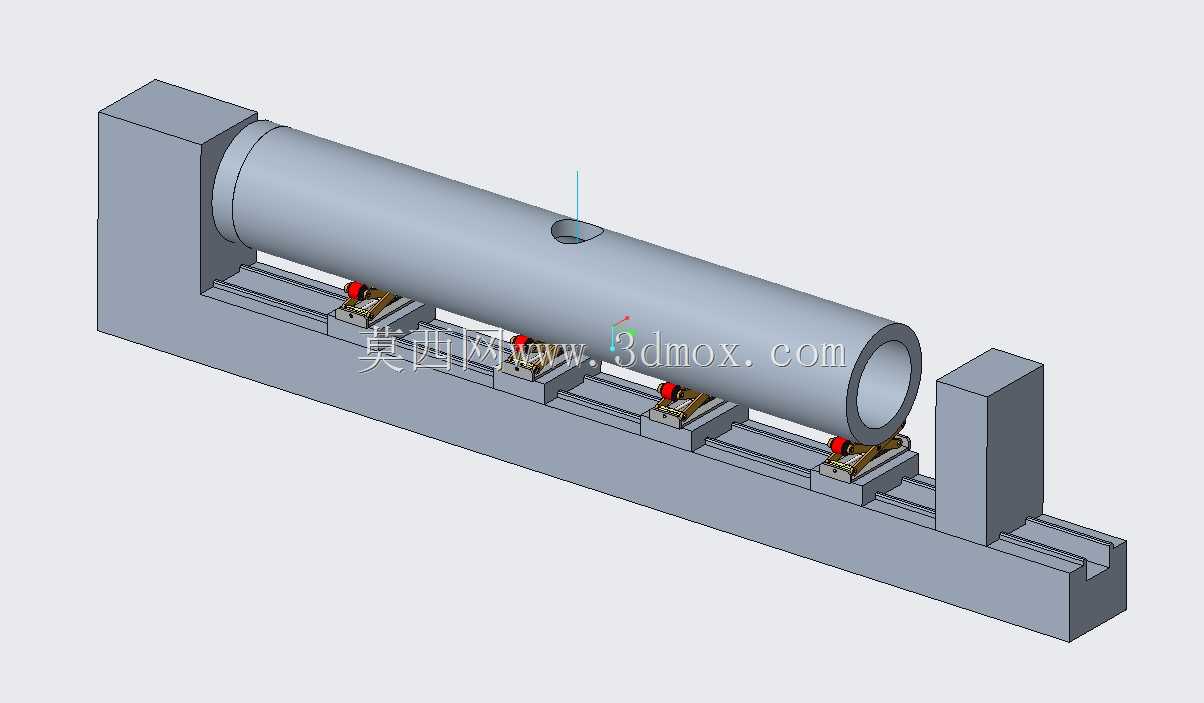

　　实际作业选型时，可根据现场常用的管道外径范围、单段管道的重量配置对应数量的支撑，长管段布置时沿管道轴向均匀排布多组该支撑，保证管道直线度，避免管段因自重产生挠度变形影响对口精度；在管道流水化预制生产线中，该支撑可直接集成到输送辊道线中，作为变径管段的适配支撑工位，不用单独调整全线辊道高度就能兼容多规格管段的流转需求。相较于传统的固定式支撑，该剪叉滚轮支撑的调节过程无需借助额外工具，仅需调整剪叉臂的开合角度锁定位置即可完成高度与适配管径的调整，单人就能快速完成支撑参数调整，适配现场多规格管段频繁切换的作业节奏，减少工装准备的辅助时间。结构上没有复杂的传动部件，日常维护仅需定期给铰接销轴、滚轮轴承加注润滑脂即可，恶劣现场环境下的故障率极低，适合预制车间、野外施工现场等多种复杂作业场景使用，不管是短段管道的组对焊接，还是长距离管线铺设的临时支撑，都能提供稳定可靠的滚动支撑效果。
