大跨度龙门式双轨移动作业机架结构

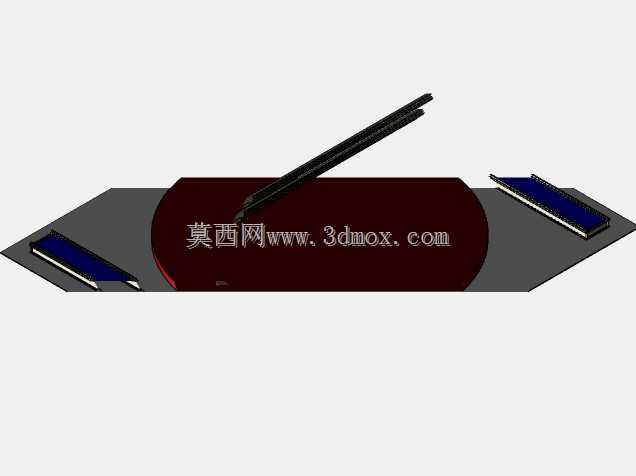

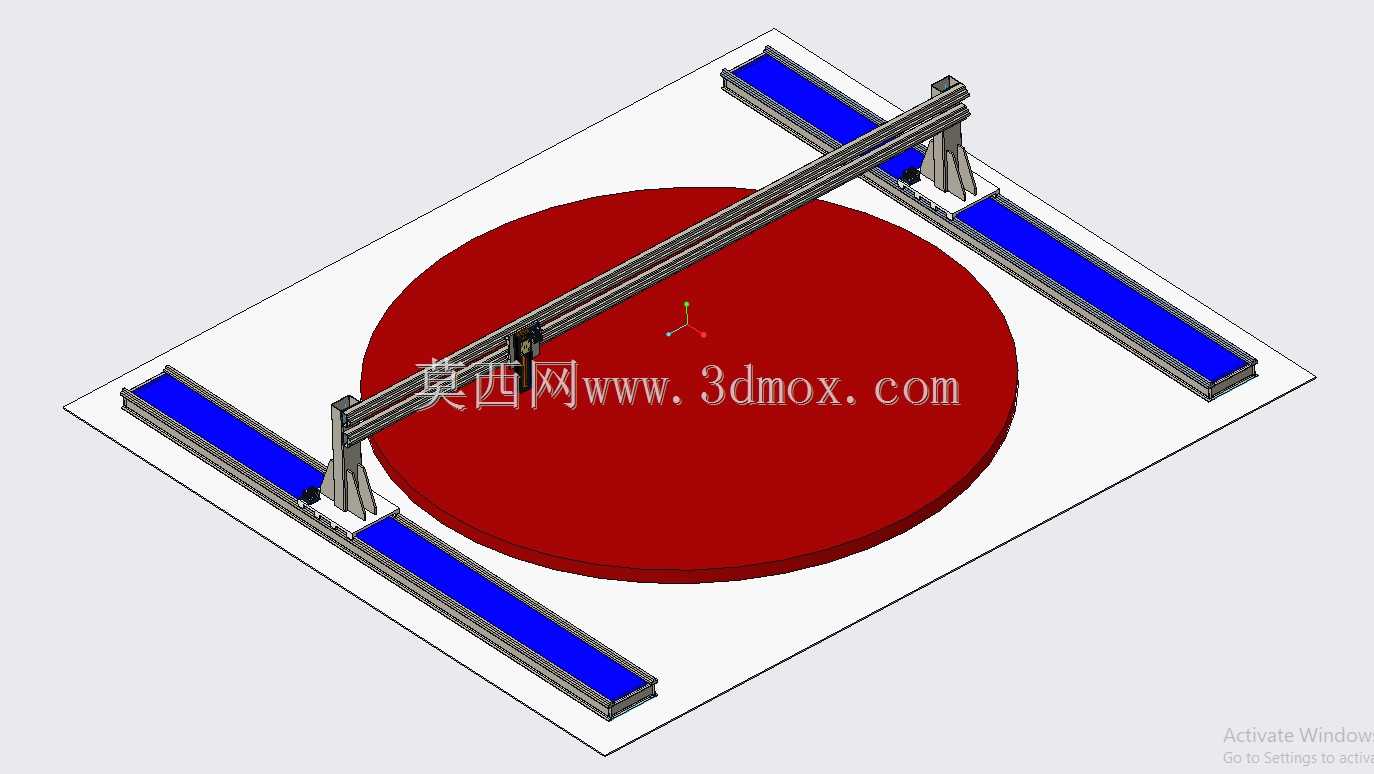

　　这套龙门式双轨移动机架的设计初衷，是为大尺寸圆形工件的全范围加工作业提供稳定的移动承载基础，常见于大型法兰环件焊接、大型回转体工件表面检测、大尺寸圆盘类构件的喷涂或打磨作业场景，解决传统固定工位机架无法覆盖大直径工件全作业面的痛点。从结构布局来看，机架采用两侧平行铺设的直线导轨作为移动基础，两根导轨分别布置在工件放置区域的外侧，单根导轨的长度根据覆盖的工件直径做适配设计，横梁横跨在两侧导轨的滑座之上，可沿着导轨方向做纵向平移，而搭载作业执行端的滑座则安装在横梁之上，可沿着横梁长度方向做横向移动，两个方向的运动组合后，可完全覆盖中间圆形区域内的任意作业点位，不存在作业盲区。设计阶段首先考虑的是承载稳定性，

　　两侧导轨的支撑座采用梯形支撑结构，底部与安装基础通过膨胀螺栓或预埋螺栓做刚性固定，支撑座与导轨的连接面设置加强筋结构，抵消横梁移动以及作业端加载时产生的倾覆力矩，避免导轨出现侧向形变影响移动精度。横梁的截面采用箱型焊接结构设计，在保证整体刚性的前提下尽可能降低自身重量，减少两侧导轨滑座的承载负荷，横梁与两侧滑座的连接位置设置定位止口，保证横梁安装后与两侧导轨的垂直度误差控制在合理范围内，避免横向移动时出现卡滞或精度偏差。从安装边界来看，两侧导轨的外侧间距需要根据中间放置工件的最大直径预留足够的安全距离，避免工件吊装时与导轨支撑座发生碰撞，导轨的安装基础需要做水平度校准，全程范围内的水平误差控制在每米0.1毫米以内，

　　保证横梁移动过程中作业端的高度一致性。这套机架的设计没有绑定特定的作业执行端，属于通用型的移动承载机架，用户可根据实际作业需求在横梁滑座上搭载焊接机头、打磨主轴、检测探头或者喷涂枪等不同执行部件，适配不同的工艺需求。在运动路径规划上，双轴的移动可配合中间回转工件的旋转动作，实现螺旋式或者环带式的作业路径，相比传统的多关节机器人作业方案，这种龙门机架的结构刚性更强，可承受更大的作业载荷，在重载加工作业场景下的稳定性更优，同时后期维护成本更低，导轨和传动部件都采用标准件，更换和维护无需定制特殊配件。设计过程中也充分考虑了作业时的排屑或者废料收集问题，中间圆形区域可下沉设置废料收集槽，不会与机架的移动部件产生干涉，

　　两侧导轨的上方可设置风琴防护罩，避免作业产生的焊渣、磨屑或者漆雾落到导轨表面，影响导轨的使用寿命和移动顺畅度。横梁的两端设置机械限位块和软限位开关，防止横梁移动超程脱离导轨，横向滑座的两端同样设置双重限位结构，保证设备运行的安全性。这套概念结构的核心是用最简单的双轴直线运动组合，实现大平面范围内的全点位覆盖，相比多轴联动的复杂结构，其制造和装配难度更低，对于安装基础的要求也更易满足，适合在重型加工、大型构件处理的车间场景中落地使用，结构的模块化设计也支持后续根据工件尺寸的变化，通过加长导轨和横梁的长度来扩展作业覆盖范围，不需要对整体结构做重新设计，具备较好的扩展性。
