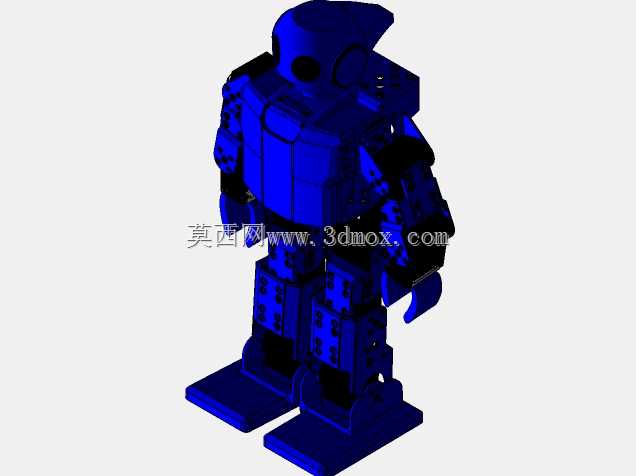

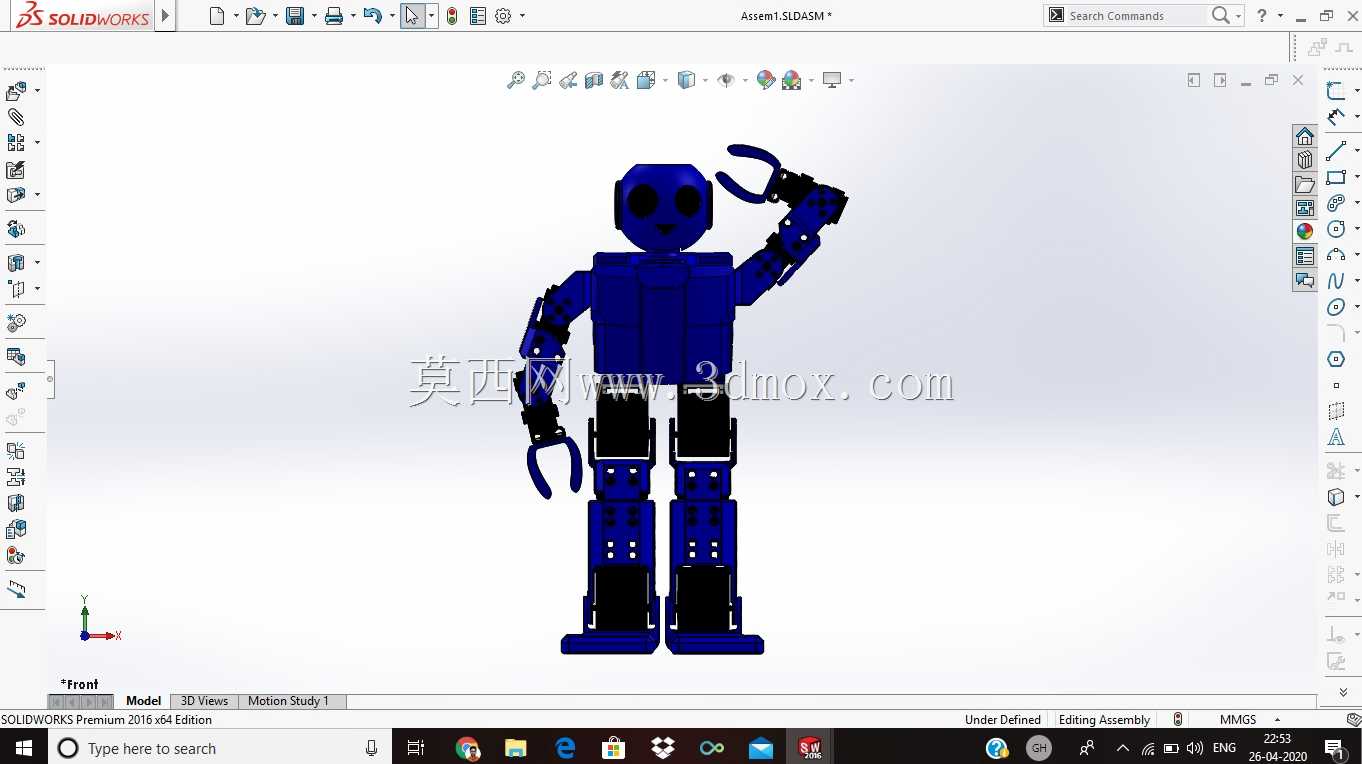

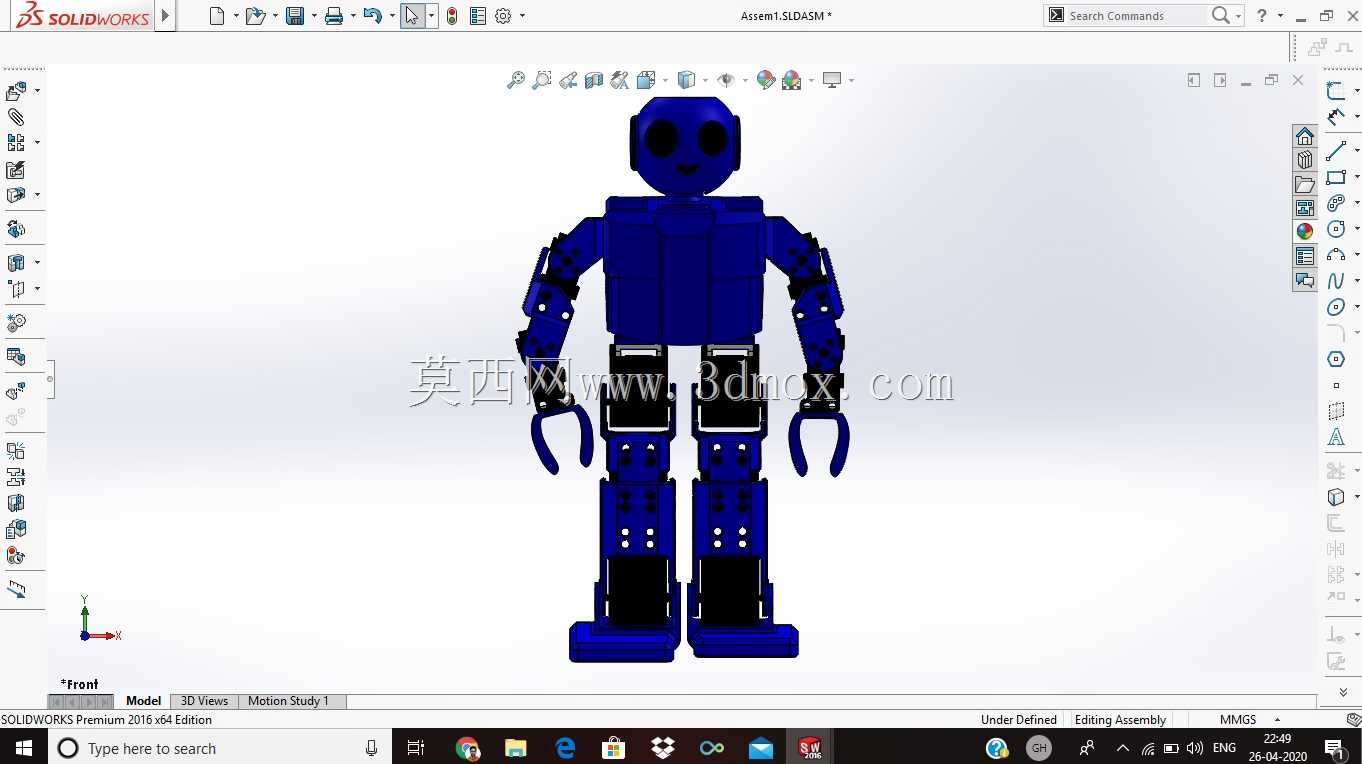

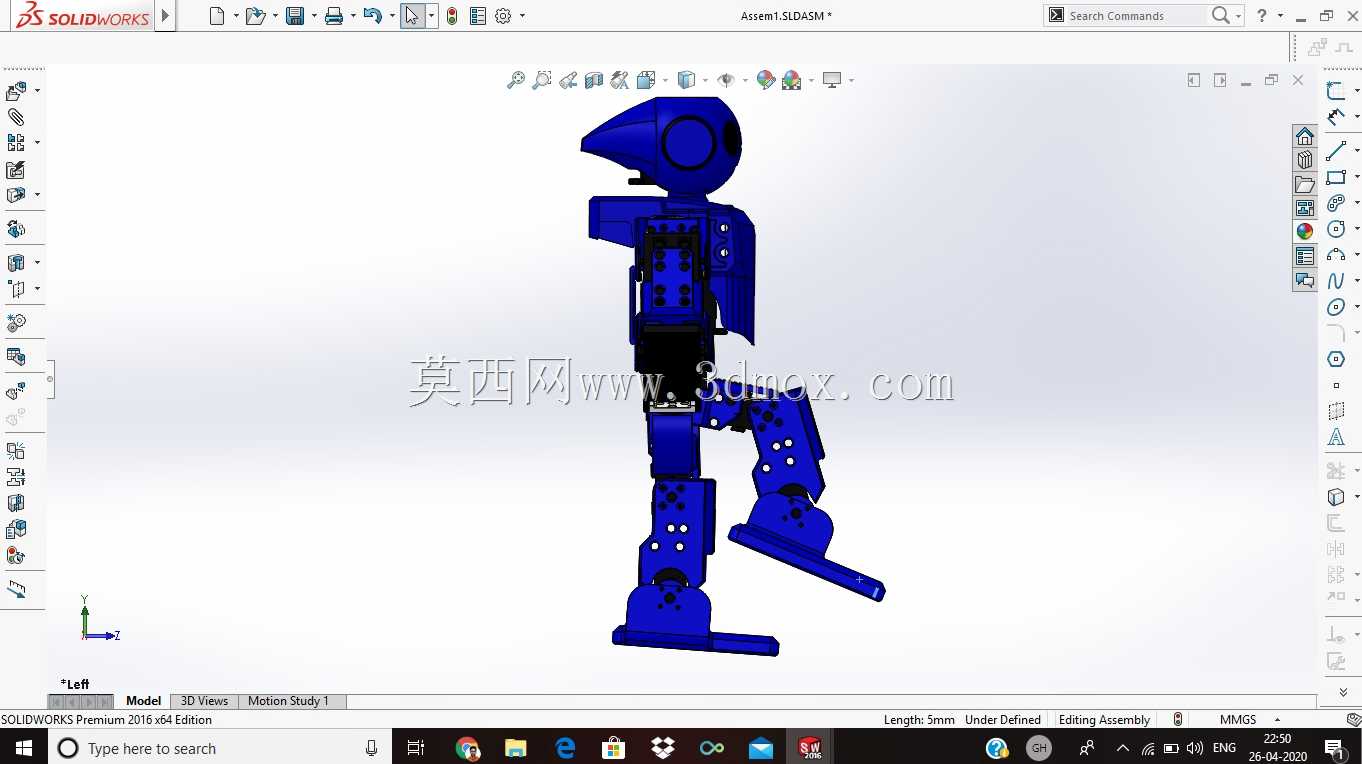

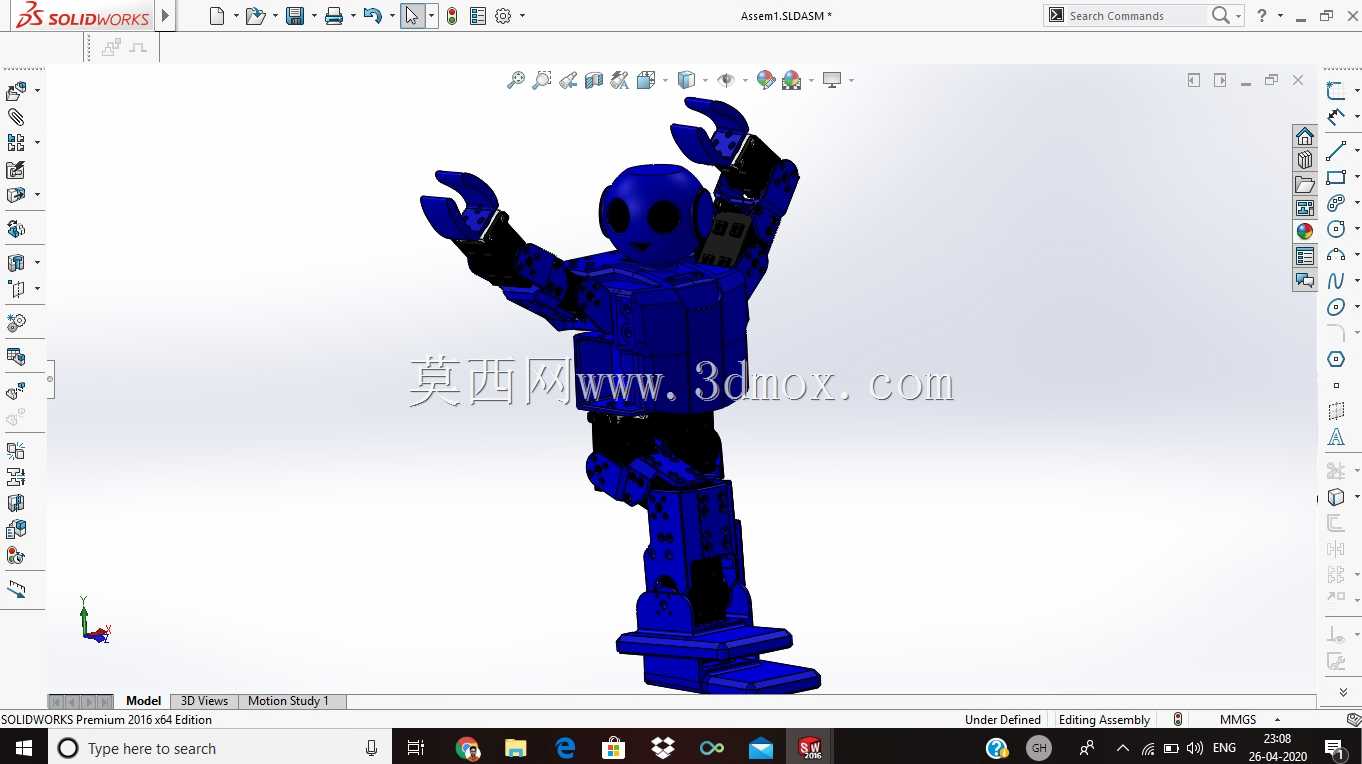

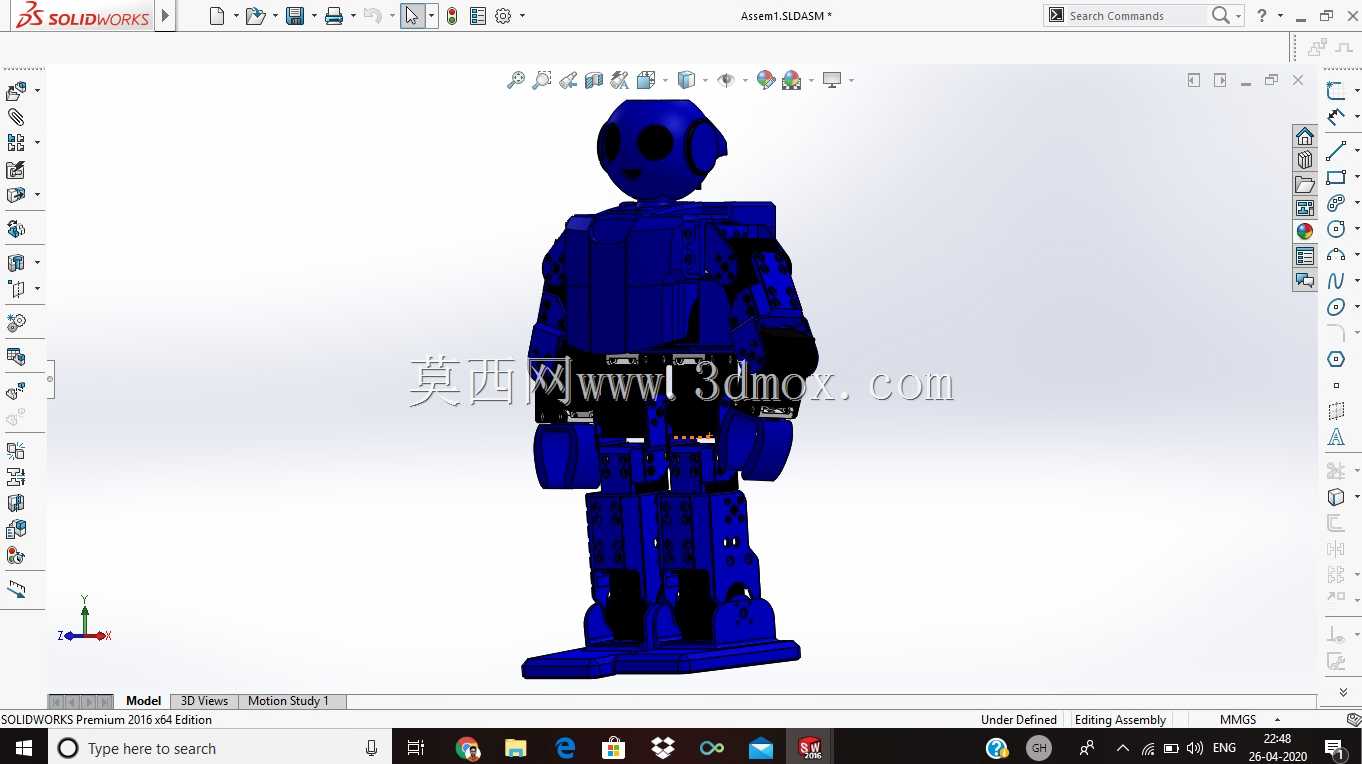

十英寸蓝牙操控多自由度迷你人形机器人结构

　　这款迷你人形机器人整体站立高度为10英寸，所有结构件在设计时就预留了3D打印的工艺余量，除驱动用的伺服电机外，其余零部件均可通过桌面级FDM3D打印设备制作，适配创客教育、小型仿生机器人研发、青少年科创实践等场景，可作为人形机器人运动算法验证的低成本载体，也能用于科普展示中的互动演示单元。整机共搭载14台SG90伺服电机，对应14个运动自由度，自由度分布覆盖头部左右转动、肩部前后摆动与侧抬、肘部弯曲、髋部前后及侧方摆动、膝盖弯曲、脚踝俯仰与侧倾，能够完成基础行走、肢体摆动、简单手势动作，满足基础仿生动作演示的需求。设计过程中针对SG90伺服电机的安装尺寸做了专属适配，没有沿用通用舵机安装支架的通用结构，

　　而是专门设计了一体化的电机仓结构，将舵机嵌入对应肢体段的内部空腔，既减少了额外连接件带来的装配累计误差，也让整体外形更具整体性，避免了支架外露带来的杂乱感。肢体段的结构壁厚设置为1.8mm，既能够满足3D打印时的结构强度要求，避免打印件在舵机输出扭矩作用下发生开裂，也尽可能控制了整体自重，降低舵机的负载压力，延长舵机的使用寿命。各关节的转动位置都预留了0.2mm的装配间隙，避免打印件因层纹、翘曲带来的转动卡滞问题，关节连接处采用舵机输出轴直连对应肢体件的方式，省去了额外的传动连杆，减少了传动环节的间隙，提升动作响应的精准度。控制部分预留了通用蓝牙模块的安装位，模块嵌入胸腔位置的空腔内，接线走线全部通过肢体内部的预留通孔布置，

　　避免线材外露干扰关节运动，可通过手机、带蓝牙功能的主控设备直接发送动作指令，无需额外接线即可完成远程操控，适配演示场景下的无束缚操作需求。足部结构做了加宽处理，支撑面轮廓覆盖站立时的重心投影范围，在静态站立时无需额外支撑即可保持稳定，行走步态调试时可降低平衡算法的调试难度，适合入门开发者进行步态算法的初步验证。头部结构预留了传感器拓展位，可根据需求加装小型红外传感器、摄像头模组，拓展环境感知、视觉识别等功能，胸腔内部的剩余空间也可容纳小型锂电池与主控板，无需外接供电即可完成独立运行。所有装配位置都设计了对应的定位止口，组装时可通过止口快速对齐零件位置，降低装配难度，即使是没有过多机械装配经验的创客爱好者，

　　也能按照装配关系快速完成整机组装。结构设计时充分考虑了3D打印的工艺特性，所有零件均无大角度悬空结构，打印时无需添加过多支撑，减少打印后处理的工作量，同时避免支撑拆除后留下的表面瑕疵影响装配精度。各舵机的走线槽宽度设置为3mm，可同时容纳2根舵机线穿过，走线槽边缘做了圆角处理，避免组装时刮破线材绝缘层造成短路。关节处的转动限位结构与舵机本身的转动角度范围匹配，避免程序出错时舵机超程转动损坏结构件，也能防止动作幅度过大导致整机倾倒。这款结构没有采用复杂的外观曲面设计，整体线条简洁硬朗，既降低了建模与打印的难度，也让内部结构的维护更换更加便捷，单个肢体零件损坏时可单独重新打印替换，无需更换整个肢体段，降低后期维护成本。在科创教学场景中，这套结构可作为机械结构装配、舵机控制、嵌入式编程的综合实践载体，学生可在组装过程中理解多自由度串联结构的运动原理，也可在现有结构基础上修改自由度配置、调整肢体尺寸，定制不同功能的衍生人形机器人。
