铁路货车制动系统右端旋塞结构设计

　　在铁路货运车辆的空气制动管路系统中，这类右端旋塞是控制支路气流通断的核心手动控制元件，主要布置在车辆制动主管的端部支路位置，承担制动管路气路截断、导通切换的功能，适配1又1/4英寸标准管路通径，是铁路货车制动系统检修、编组作业过程中常用的操作部件。从实际应用场景来看，该类旋塞长期暴露在车辆走行部的复杂工况下，需要耐受户外温差变化、雨雪侵蚀、运行过程中的振动冲击，同时还要满足制动系统0.6-0.8MPa工作气压下的密封可靠性要求，避免出现气路泄漏导致制动压力不足的安全隐患。

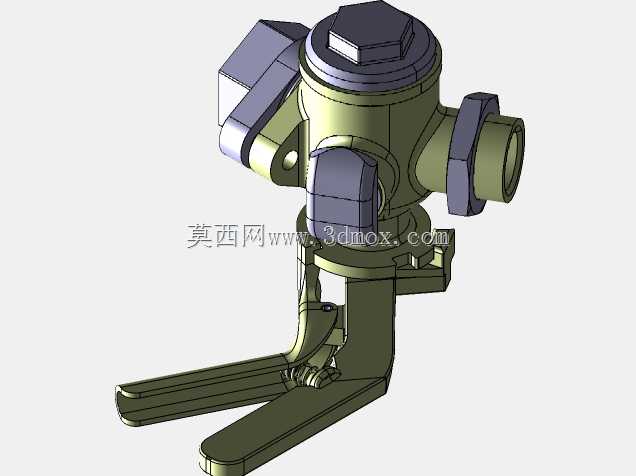

　　从结构设计层面拆解，该旋塞采用旋塞阀的经典密封结构，顶部设置六角操作端，可配合标准扳手实现90度行程的开关操作，侧面的手柄结构同时兼顾手动快速操作的需求，操作人员在车辆旁侧无需额外工具即可完成气路通断的切换，适配编组场快速作业的操作需求。阀体采用多通口集成设计，侧向的连接端带有标准外螺纹结构，可直接与制动管路的活接螺母配合安装，无需额外转接接头，减少管路连接的泄漏点。下部的安装支架采用带长槽的叉形结构，可适配车辆底架上不同间距的安装螺栓位，安装时可通过长槽调整安装位置，抵消车架制造过程中的尺寸公差，降低现场安装的对位难度。

　　设计过程中首先考虑的是操作力矩的合理性，旋塞的密封副配合间隙经过反复调整，既保证密封面的贴合压力满足气压密封要求，又避免操作力矩过大导致操作人员开关困难，尤其是在低温环境下密封件弹性下降的工况下，仍能保证单人操作顺畅。阀体的流道采用等通径设计，气路导通时的通流截面与连接管路完全一致，避免通流截面突变造成的气流阻力增大，保证制动充风、排风过程的气流速度符合铁路制动系统的响应时间要求，不会因为旋塞的节流作用导致制动动作滞后。

　　外形尺寸方面，该旋塞的整体安装高度控制在180mm范围内，最大宽度不超过160mm，安装支架的固定孔中心距适配铁路货车底架的标准安装位，连接端的螺纹规格严格遵循铁路车辆制动管路的通用标准，可直接替换同规格的老旧旋塞部件，具备良好的互换性。操作手柄的长度经过人体工程学验证，手动扳动时的力臂长度刚好满足密封面脱离贴合位置所需的操作力，同时手柄的转动范围设置有限位结构，操作人员扳动手柄到限位位置即可明确感知开关到位，无需额外观察标记，避免出现半开半关的状态导致气路节流。

　　从结构强度角度考虑，阀体的壁厚按照1.5倍额定工作压力的强度要求设计，关键受力部位比如操作端、安装支架的连接处做了局部加厚处理，可承受车辆运行过程中碎石冲击、检修时的工具磕碰，不会出现阀体变形、密封面错位的问题。所有外露的金属部件表面均做了防锈处理，适配铁路车辆长期户外运用的防腐要求，减少日常维护的工作量。密封面采用锥面配合结构，相比平面密封具备更好的自对中特性，即使安装过程中存在少量同轴度偏差，旋塞转动过程中也能自动贴合密封面，降低对安装精度的要求。

　　在三维建模过程中，所有配合面的公差均按照铁路车辆零部件的通用公差标准设定，螺纹部分严格遵循管螺纹的标准牙型参数，安装支架的长槽尺寸预留了足够的调整余量，各个操作部件的运动行程做了干涉检查，确保手柄转动全过程中不会与阀体、周边管路部件发生碰撞。模型的细节还原了实际产品的所有结构特征，包括阀体上的铸造圆角、操作端的倒角、安装支架的压型结构，可直接用于制动管路的布局干涉检查、检修作业的模拟培训、以及零部件的数字化测绘参考。
