机床配套微型夹持锁紧虎钳结构

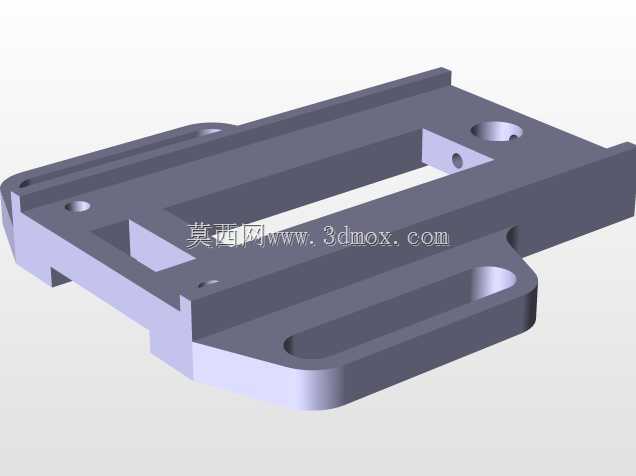

　　这款微型夹持机构主要适配小型精密加工场景，在台式钻床、小型铣床、精密磨床的工位上承担小尺寸工件的装夹固定任务，也可用于钳工手工修磨、小型零件装配定位的作业环节，解决常规大规格虎钳无法适配微小零件装夹、占用工位空间过大的问题。从结构设计逻辑来看，整体采用立式螺杆驱动的夹紧方案，区别于传统卧式虎钳的横向布局，将驱动螺杆沿竖直方向布置，通过螺杆端部的压块配合固定V型钳口实现工件锁紧，这种布局能大幅缩小钳体的横向占用空间，适合在狭窄的工装台、多工位并排布置的精密机床上使用。钳体主体采用框架式一体式结构，侧边开设的长条形镂空槽既可以减轻整体自重，也能作为安装定位的避让槽，方便通过螺栓将钳体固定在机床工作台的T型槽上，

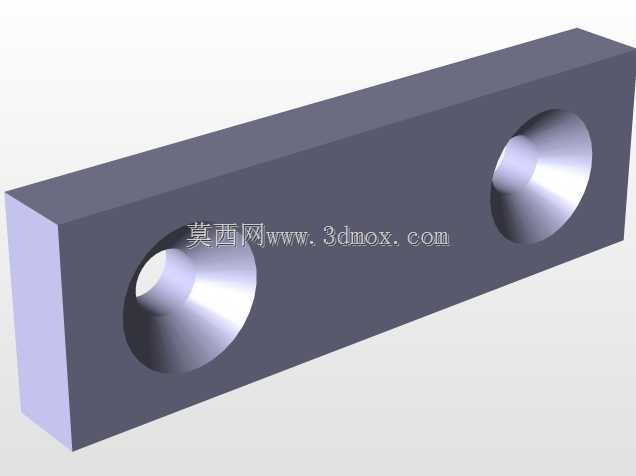

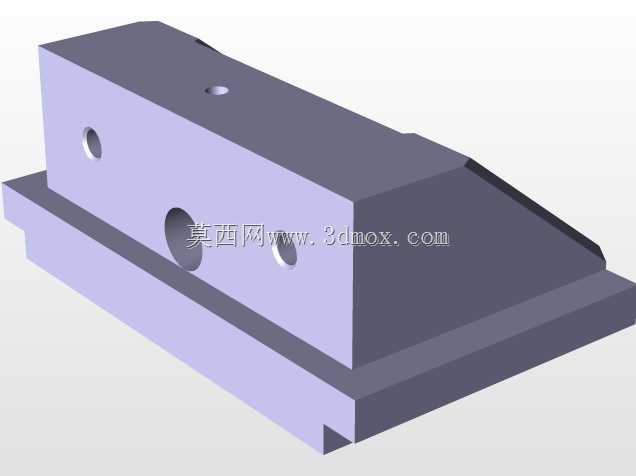

　　安装时不需要额外制作转接板，直接匹配常规小型机床的工作台槽距即可完成固定。钳口部分采用对称V型结构设计，既可以装夹方形、矩形的块状零件，也能稳定夹持轴类、销类的回转体零件，V型钳口的夹角采用90度设计，是机械装夹中通用性最强的钳口角度，能适配绝大多数规则形状小型零件的装夹需求，钳口与钳体主体采用分体式设计，长期使用出现磨损后可以单独更换钳口块，不需要整体报废钳体，降低了工装的维护成本。驱动螺杆采用梯形螺纹设计，具备良好的自锁性能，夹紧工件后不会因为加工过程中的振动出现松退，螺杆顶部设计为圆柱光杆段，方便使用套筒或者扳手施加夹紧力，相比传统的带手柄虎钳，这种顶部驱动的结构不会在钳体侧面突出操作手柄，

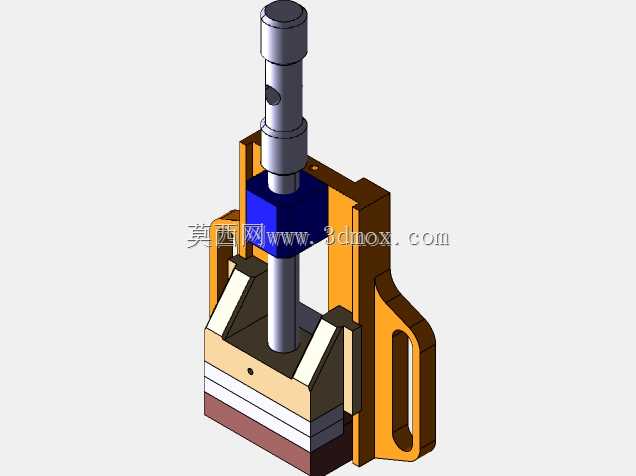

　　在多工位密集布置的场景下不会出现相邻工位操作干涉的问题。螺杆中部的蓝色限位块可以限制螺杆的最大下行行程，避免螺杆过度进给压坏钳口或者工件，同时也能对螺杆的运动起到导向作用，避免螺杆长时间受力出现偏斜，保证夹紧力始终沿竖直方向传递，不会出现钳口受力不均导致的工件翘起问题。钳体底部设计有多层叠装的调节垫片结构，可以根据装夹需求调整钳口的整体高度，适配不同刀具的伸出长度，避免加工过程中刀具与钳体发生碰撞，垫片之间采用定位销连接，调整高度时不需要完全拆卸钳体，只需要增减垫片数量即可快速完成高度调节，调节完成后通过侧边的锁紧螺钉固定垫片位置，保证装夹刚性。从安装边界尺寸来看，这款微型虎钳的整体横向宽度控制在极小范围内，

　　长度方向不超过常规成年男性的手掌长度，安装时在工作台上占用的面积不足普通机用虎钳的四分之一，非常适合在小型教学机床、家用DIY加工设备、精密仪表加工机床上使用，也可以作为批量生产线上的随行夹具使用，配合输送线完成小型零件的工序间装夹定位。在实际使用过程中，这款虎钳的夹紧力可以满足轻负荷铣削、钻孔、打磨的加工需求，不适合重负荷的大吃刀量切削作业，主要针对小型精密零件的精加工工序设计，装夹时只需要将工件放置在V型钳口的中心位置，旋转顶部的螺杆带动压块下行，即可将工件稳定压紧在钳口内，操作过程简单快捷，不需要复杂的调整步骤，对操作人员的技能要求较低。结构设计上充分考虑了加工工艺性，所有零件都采用常规的机械加工工艺即可制作，没有复杂的曲面或者特殊加工要求，钳体主体可以通过铣削、钻孔工序完成加工，螺杆采用标准梯形螺纹加工，钳口块采用淬火处理提升耐磨性，整体制造成本较低，适合作为通用工装进行批量制作配备。
