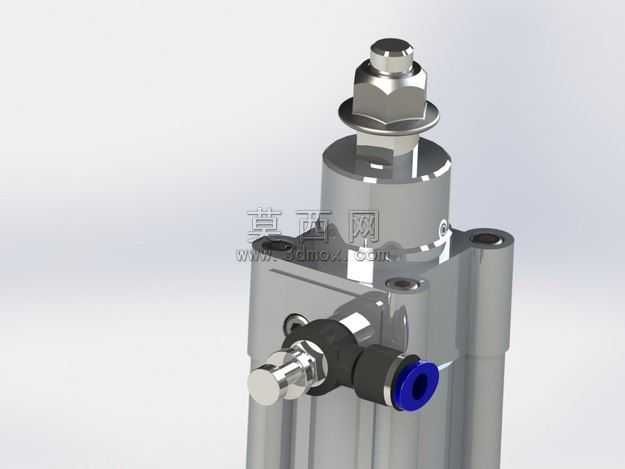

SATURNO系列气动气缸三维结构模型

本模型为SATURNO系列气动气缸的三维数字化建模成果，建模过程严格遵循气动元件的实际生产尺寸规范，依托三维建模软件完成全参数化结构搭建，完整还原了该款气缸的所有功能结构细节。模型构建从缸体主体结构入手，首先绘制缸筒的截面轮廓，通过拉伸特征生成等壁厚的圆柱形缸筒主体，精准还原缸筒内壁的光滑密封面结构，同时对缸筒外壁的安装定位槽、端盖连接螺纹孔位进行逐一特征刻画，保证各安装结构的位置公差与实际产品一致。针对气缸的端盖部分，建模时分别完成前端盖与后端盖的独立结构设计，前端盖预留活塞杆伸出的导向孔位，内置密封件安装槽的细节结构，后端盖则还原了进气接口、缓冲调节结构的造型，两端端盖与缸筒的连接卡扣、密封贴合面都做了精细化的特征处理，还原实际装配的贴合关系。对于活塞杆组件，模型完整呈现了活塞杆的杆身结构、端部的连接螺纹、活塞本体的密封环安装槽，同时还原了活塞与活塞杆的装配定位结构，两侧的气口接头、调节旋钮部件也单独完成建模，还原接头的外螺纹结构、旋钮的防滑纹理细节，所有部件的装配约束完全按照实际气缸的装配逻辑设置，可实现虚拟装配的运动模拟。材质与渲染环节，针对气缸不同部件的材质特性做了区分设置：缸筒主体采用阳极氧化铝合金材质，调整材质参数还原金属亚光银的质感，表面添加细微的金属拉丝纹理，还原工业铝合金型材的真实表面效果；活塞杆部分采用镀硬铬钢材材质，调高材质的反光度与光滑度参数，呈现镀铬层的亮面金属质感；密封件、调节旋钮部分采用丁腈橡胶材质，设置为深黑色哑光质感，与金属部件形成明确的材质区分；气口接头部分采用不锈钢材质，还原金属亮面的反光特性。渲染阶段采用工作室柔光布光方案，主光源从侧上方45度角投射，勾勒气缸的整体轮廓，辅助光源补充暗部细节，避免缸体金属表面出现过强的反光死区，添加柔和的地面反射效果，让模型呈现出真实工业产品的展示质感，清晰呈现气缸的整体结构比例与各部件的位置关系。设计过程中充分考虑气动气缸的功能逻辑，所有结构特征都服务于气缸的气压传动功能，缸体的长径比、活塞的行程尺寸、气口的位置布局都符合气动元件的设计规范，模型无冗余的几何特征，各部件的拓扑结构规整，既可以用于产品结构展示、气动系统原理演示，也可作为自动化设备装配场景的配套元件模型使用。
