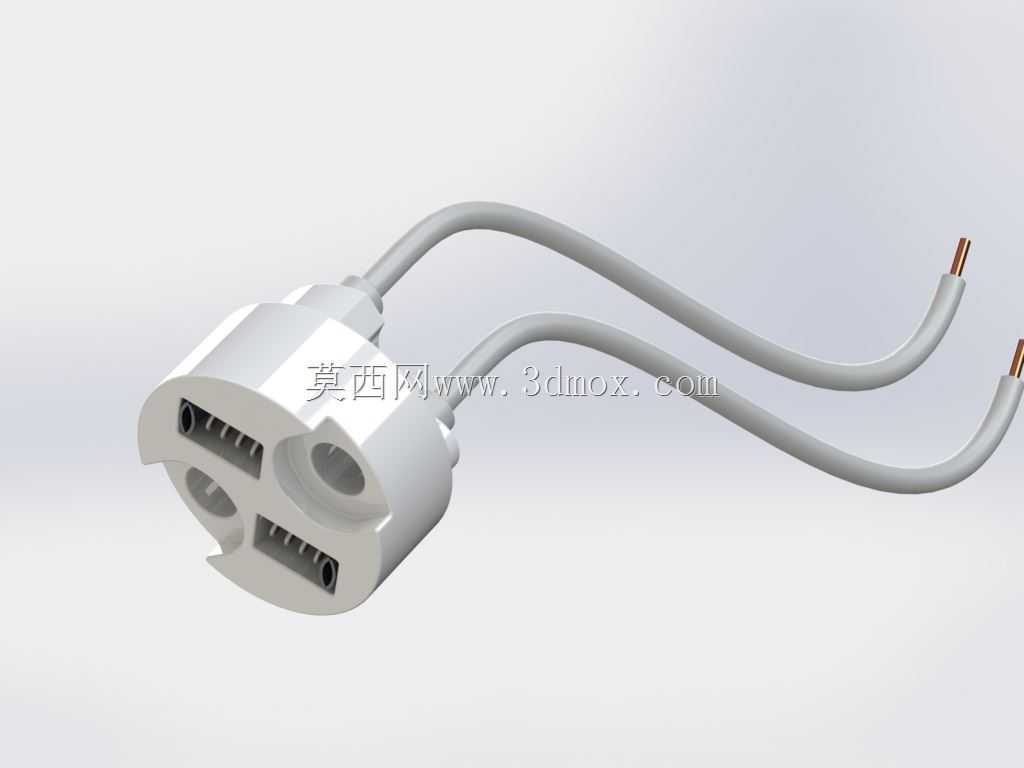

带引出线缆的插座式双色灯结构设计

在工业控制机柜、小型机电设备的面板信号指示场景中，这类带引出线缆的插座式双色灯是十分常用的指示元件，区别于传统焊接式指示灯，它采用插座式的安装结构，不需要在面板侧进行接线操作，能大幅提升现场装配与后期维护的效率。从实际使用场景来看，这类双色灯常被用于设备电源状态、运行/故障状态的同步指示，单个元件即可实现两种不同颜色的光信号输出，能有效减少面板上的开孔数量，让设备操作面板的布局更简洁。

从结构设计思路来看，主体采用绝缘阻燃的工程塑料注塑成型，外壳做了圆弧过渡处理，既避免安装时划伤操作人员手部，也能减少积灰在壳体表面的附着。插座端的接口做了防呆结构设计，能避免配套灯珠插装时出现极性接反的问题，内部的导电接触件采用弹性铜材，多次插拔后仍能保持稳定的接触压力，不会出现接触不良导致的信号指示异常。引出的两根线缆采用耐弯折的PVC护套线，线芯与内部接线端子做了压接加固处理，能承受装配过程中一定程度的拉扯，不会出现线芯脱落的问题。

安装边界方面，这类插座式双色灯适配常规的面板开孔尺寸，插座插入面板后通过侧边的弹性卡扣完成固定，不需要额外的螺母锁付，安装时只需要将插座从面板正面推入开孔即可完成固定，单人即可完成全部装配操作。外形尺寸上，主体外露部分的直径控制在常规指示灯的通用尺寸范围内，不会占用面板后方过多的布线空间，适配厚度1到3毫米的冷轧钢板、亚克力等常见面板材质。

功能特性上，双色灯的两个发光极分别对应不同的信号回路，通过外部控制电路的切换即可实现不同颜色的点亮，不需要额外加装切换元件。壳体的密封结构能满足普通工业场景的防尘要求，避免车间内的粉尘进入壳体内部影响导电件的接触性能，线缆的出线位置做了应力释放结构，弯折线缆时外力不会直接作用在内部接线点上，提升了元件在震动设备上使用的可靠性。在进行设备三维布局时，需要预留出线缆的弯曲半径空间，避免线缆过度弯折导致线芯断裂，同时要注意插座后方的插拔空间，预留足够的操作距离方便后期更换灯珠时不需要拆解周边其他元件。
