小型CNC加工与3D打印两用传动轴承座

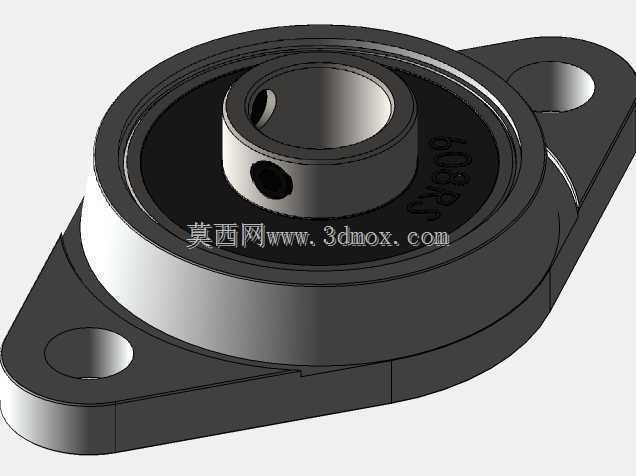

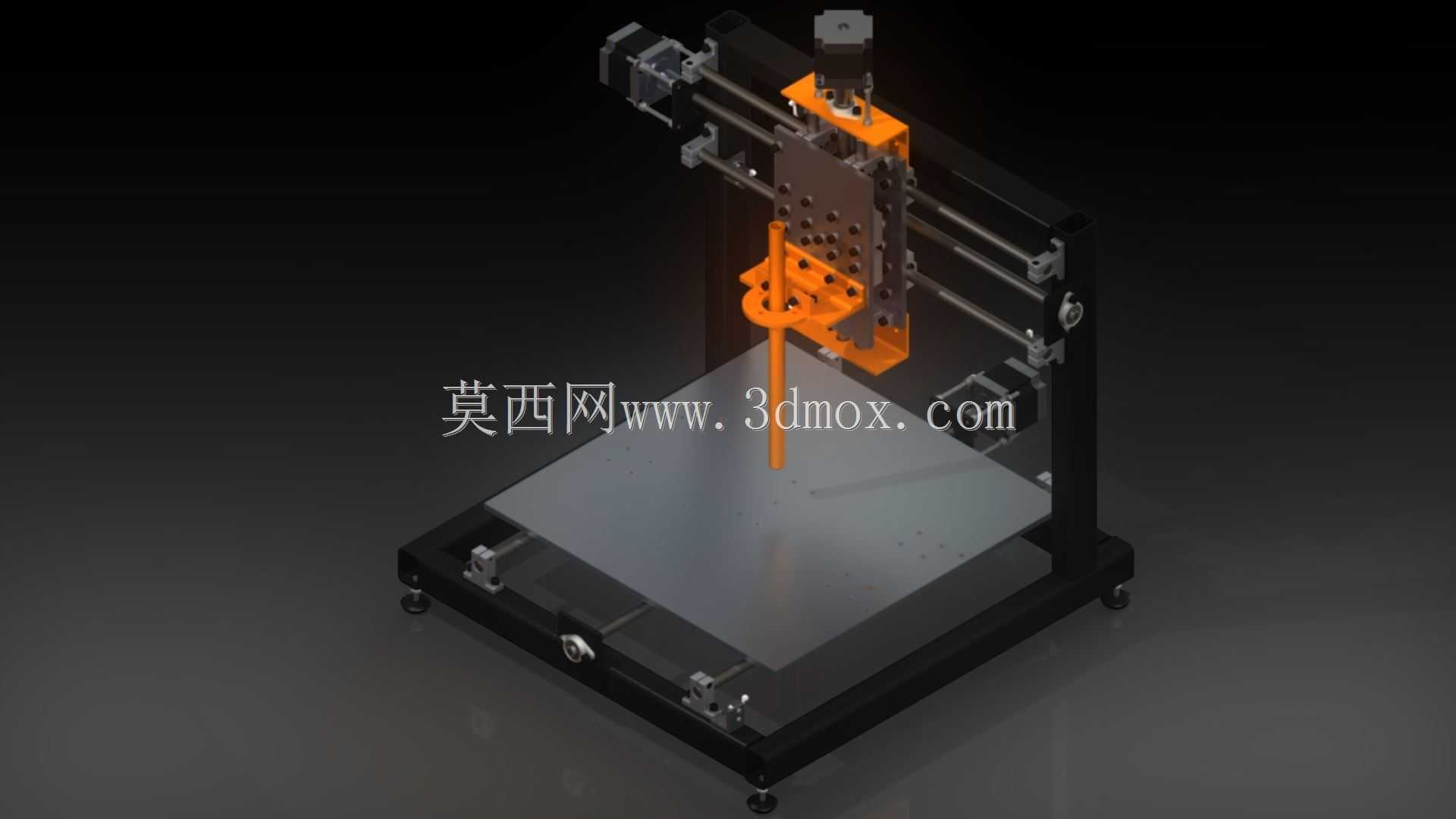

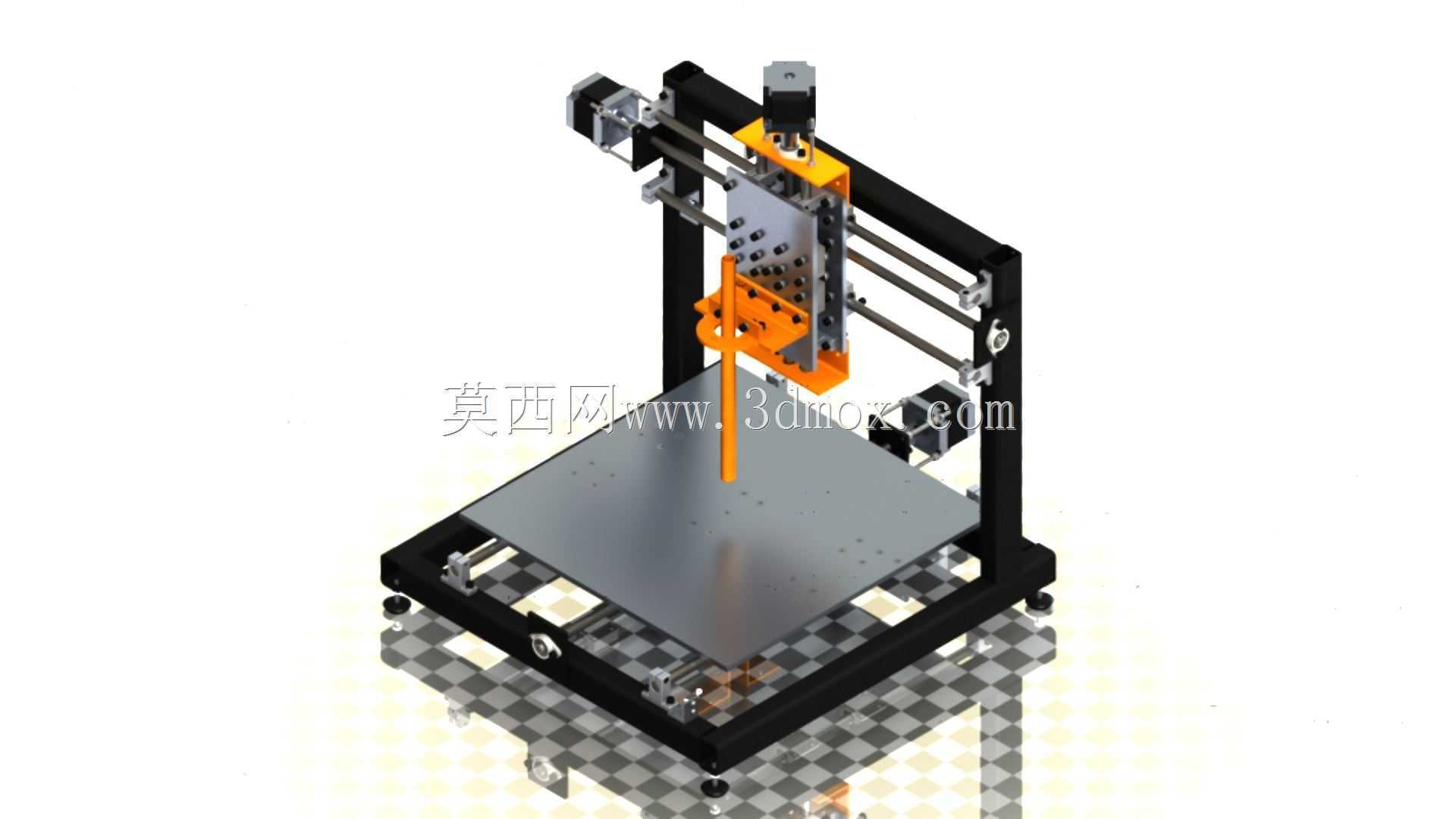

　　这款带菱形法兰的带座轴承结构，是面向小型桌面级CNC雕刻路由设备、桌面FDM 3D打印设备开发的核心传动支撑部件，主要承担主轴、传动光轴或丝杠的径向与少量轴向载荷承载功能，在小型数控加工、桌面增材制造场景中，这类支撑件的安装精度直接决定了设备运动端的跳动量，进而影响加工面粗糙度、打印层纹均匀度等最终成品质量。从结构设计来看，整体采用菱形切边法兰布局，两个安装孔分布在法兰本体的对角位置，相比圆形法兰座，这种结构在狭小的设备安装腔体内更易布置，不需要预留整周的安装操作空间，两个安装孔的中心距经过适配小型设备铝型材框架的标准槽距设计，可直接通过内六角螺栓固定在2020或3030系列铝型材的端面或槽面，不需要额外加工转接板，

　　能有效压缩设备的整体安装边界。轴承内圈采用凸台延伸设计，内孔预留了紧定螺钉安装位，可通过顶丝直接锁紧穿过的光轴或丝杠轴段，避免轴运转过程中与内圈发生相对滑移，轴承外圈与法兰座体采用过盈配合压装，座体与轴承外圈接触的端面做了止口限位设计，压装时可直接抵靠止口端面保证轴承的安装同轴度，不需要反复调整压入深度。在实际应用场景中，这类部件既可以用在小型CNC路由器的Z轴主轴支撑位，承担高速旋转主轴的径向载荷，抵消雕刻加工时刀具接触工件产生的径向切削力，避免主轴悬臂过长产生振刀；也可以用在桌面3D打印机的X、Y轴传动光轴支撑端，保证运动轴在高速往复移动过程中不会出现轴端窜动，减少打印过程中出现的层错位、振纹等问题。

　　设计时充分考虑了小型DIY设备的加工与装配难度，法兰座的外形没有复杂的曲面结构，所有安装面均为平面，既可以通过铝件铣削加工制作，也可以通过FDM 3D打印直接制作座体原型，降低个人开发者的试制成本。轴承座的整体厚度控制在适配小型设备的紧凑尺寸范围内，法兰本体的厚度足够承担常规小型加工、打印场景下的载荷，不会因为座体刚性不足导致支撑端变形，两个安装孔的沉台设计可让螺栓头完全埋入座体内部，不会突出安装面干涉其他运动部件的运行轨迹，内圈的凸台高度刚好匹配常用的轴用挡圈或同步轮安装位，不需要额外加装轴套调整轴向位置。
