带防护圈的小型四旋翼航拍无人机结构

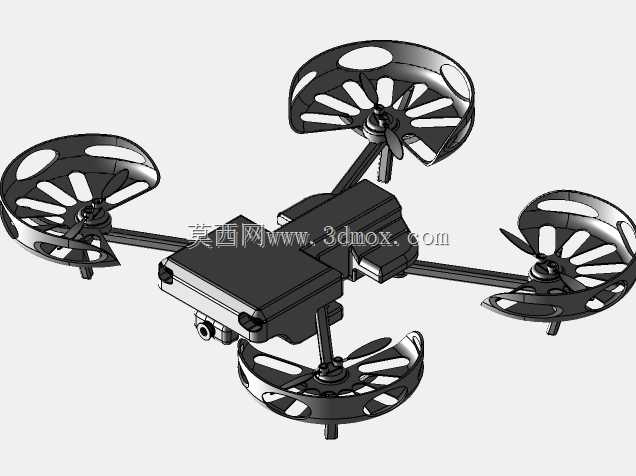

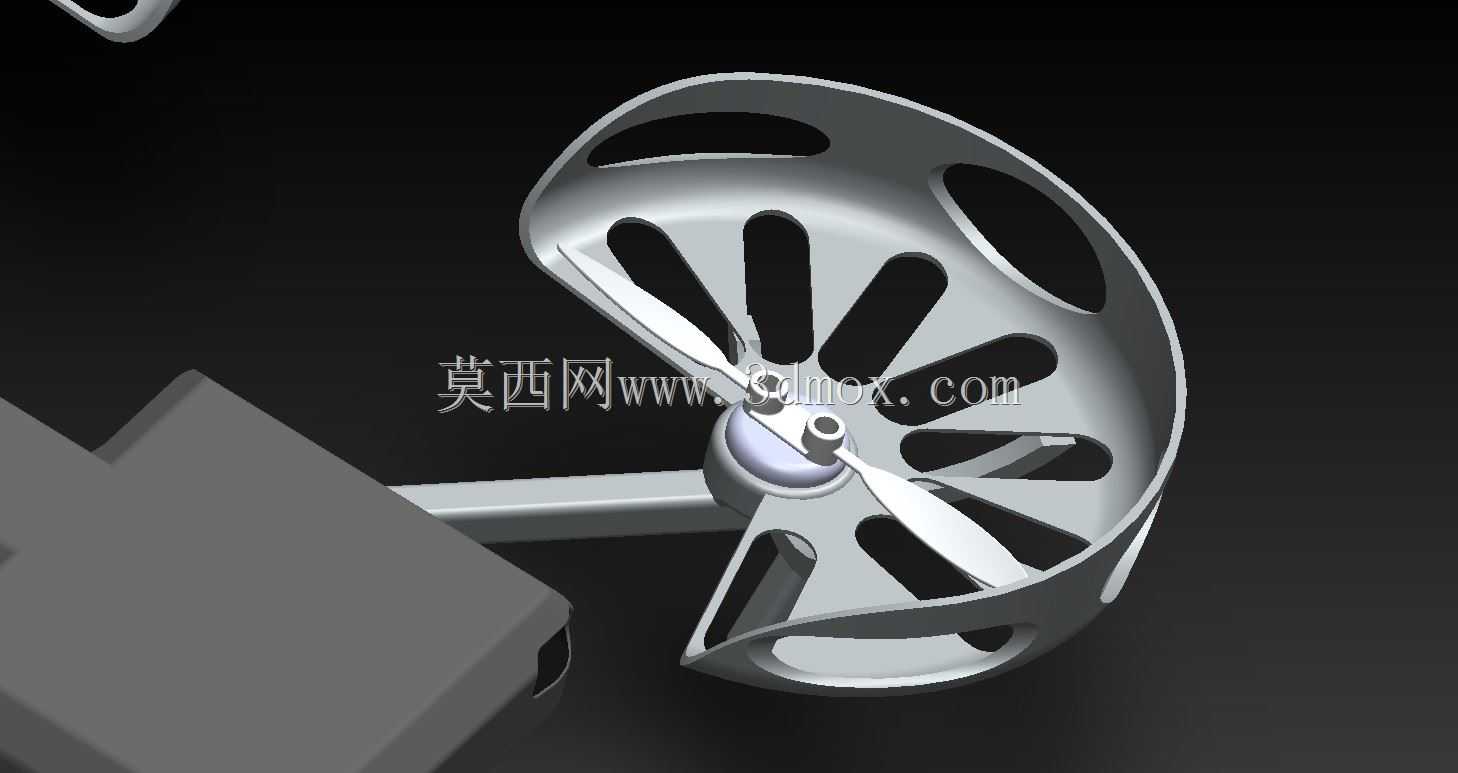

　　这款小型四旋翼飞行器的结构设计，核心围绕近景低空作业的使用需求展开，首先考虑到日常作业中频繁在狭窄空间穿行、容易碰撞障碍物的场景，四个旋翼外侧都设置了一体式环形防护圈，防护圈上开有多个圆形减重孔，在不降低抗冲击强度的前提下尽可能降低整机自重，避免飞行过程中多余的重量消耗电池能量。防护圈与机臂采用一体化衔接结构，没有额外的拼接接缝，能在发生侧向碰撞时直接将冲击力传导至机臂根部的机身主体，避免螺旋桨直接触碰障碍物造成桨叶断裂，也能防止高速旋转的桨叶剐蹭到操作人员或者周边物体，提升室内作业、近人飞行的安全性。

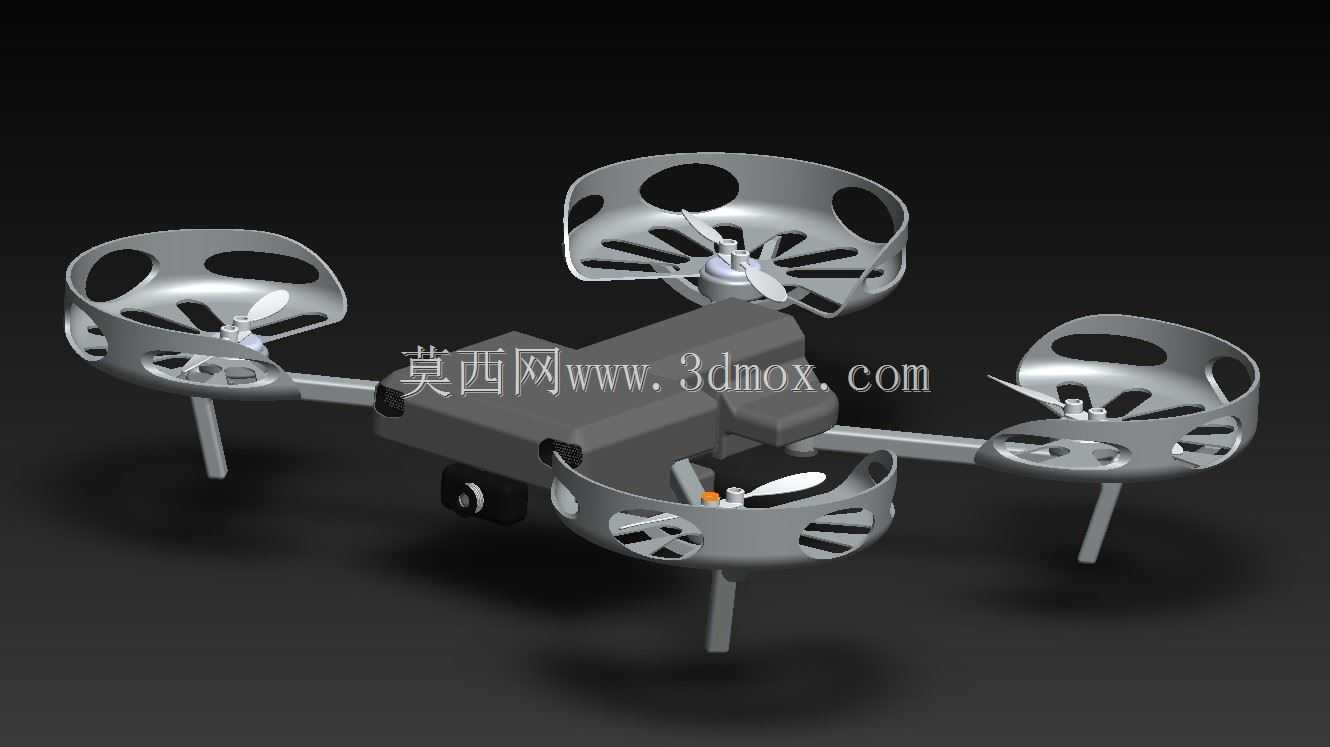

　　机身主体采用方正的盒式结构设计，内部预留了飞控板、电池、图传模块的安装腔体，腔体内部设置了多个定位凸台，用来固定各个电子元器件，避免飞行过程中的震动导致元器件移位，机身前部下方预留了摄像头安装位，带有一定的向下倾斜角度，能够满足第一视角飞行操控、低空航拍取景的需求，安装位周边设置了减震胶垫的卡位，能够过滤飞行时的高频震动，避免拍摄画面出现抖动模糊的问题。四个机臂从机身主体四角向外延伸，机臂截面采用椭圆形设计，相比圆形截面拥有更好的抗弯折性能，在发生坠机或者碰撞时不容易出现永久变形，机臂末端直接连接旋翼动力座，动力座的安装平面与机臂保持水平，保证螺旋桨的旋转平面与机身水平面平行，避免产生不必要的升力分差影响飞行稳定性。

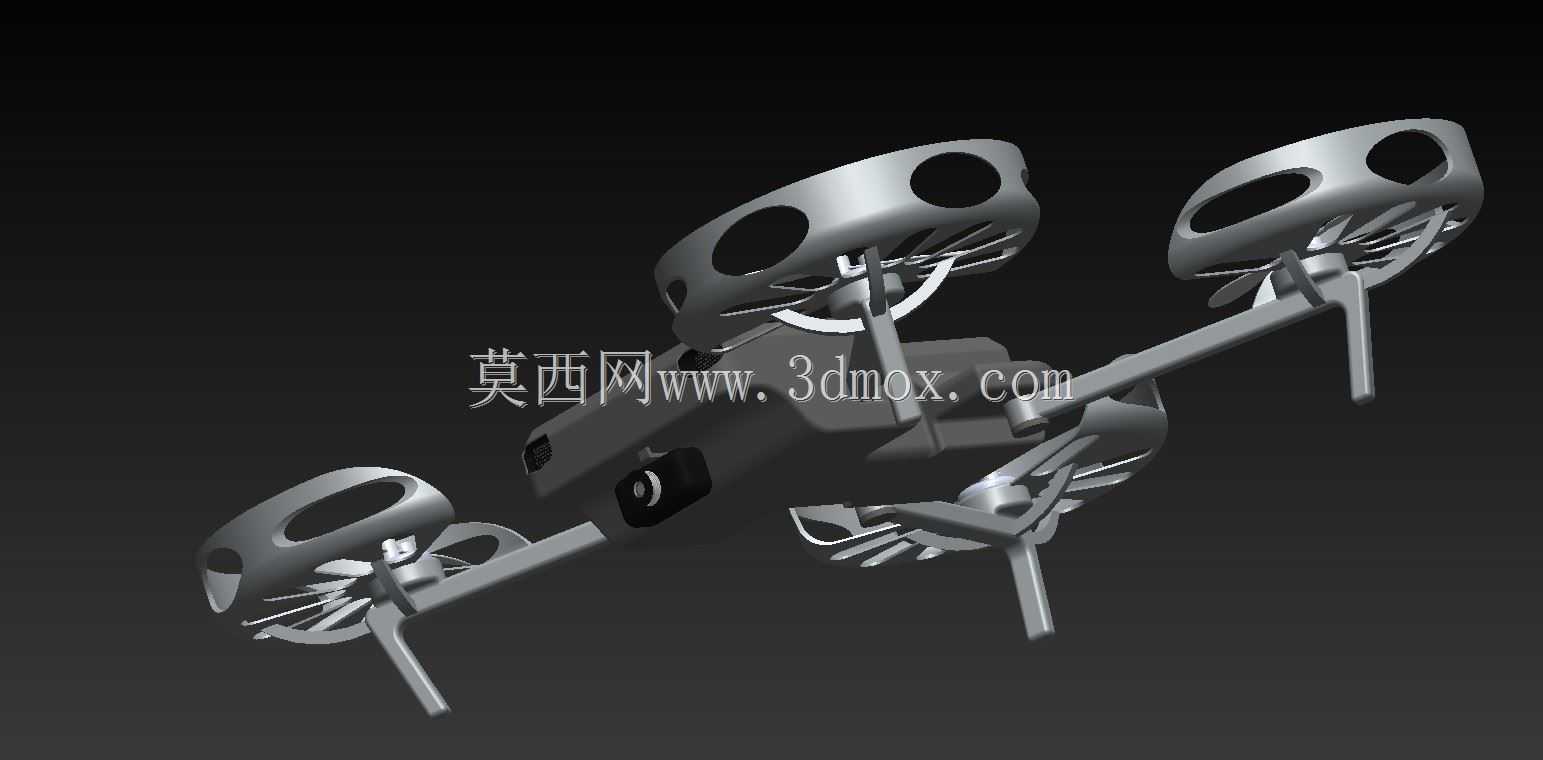

　　起落架采用四根细长的支腿结构，分别布置在四个机臂靠近防护圈的下侧位置，支腿向下垂直延伸，末端做了圆弧过渡处理，降落时能够先接触地面，将冲击力分散到四个机臂位置，避免机身主体直接磕碰地面，同时支腿的高度预留了足够的空间，保证机身下方挂载的摄像头不会在降落时接触地面，也能在不平整的起降场地提供足够的离地间隙，防止地面凸起的石块、杂物磕碰机身底部的电子元件。螺旋桨采用两叶式设计，桨叶的翼型经过优化，在低转速下就能提供足够的升力，配合防护圈的导流作用，能够减少桨尖涡流带来的升力损失，提升动力利用效率。

　　从安装边界来看，整机的横向与纵向尺寸都控制在较小的范围内，环形防护圈的外边缘构成了整机的最大外轮廓，没有突出的尖锐部件，收纳时不需要额外拆卸部件就能直接放入便携收纳包中，适合外出携带作业。各个部件之间的连接位置都预留了装配公差，机臂与机身的衔接处设置了定位卡槽，装配时不需要额外调整就能保证四个机臂的角度一致，降低组装时的调试难度，日常维护更换桨叶或者电机时，只需要拆开动力座的固定螺丝就能完成操作，不需要拆解整个机身结构。飞控安装位位于机身腔体的中心位置，能够保证整机的重心落在几何中心处，减少飞行时的配平调整工作量，电池仓设置在机身中部靠下的位置，更换电池时不需要拆卸其他部件，能够快速完成电池更换提升作业效率。

　　在实际使用场景中，这款结构的无人机既可以用于室内的管线巡查、空间建模拍摄，也能在室外开阔场地完成短距离的航拍取景、小型物件的轻量挂载投递，防护圈的存在让它在靠近建筑物、树木等障碍物飞行时不需要过度担心碰撞炸机，较低的整机自重也让它的飞行噪音更小，在需要安静作业的场景下不会产生过大的干扰。结构设计上没有采用复杂的折叠机构，减少了活动连接部件带来的结构松动隐患，整体结构强度更高，适合频繁使用的作业场景，长期使用后也不容易出现机臂松动、定位偏移的问题，维护成本更低。
