农用滚筒式作物收割捡拾作业部件

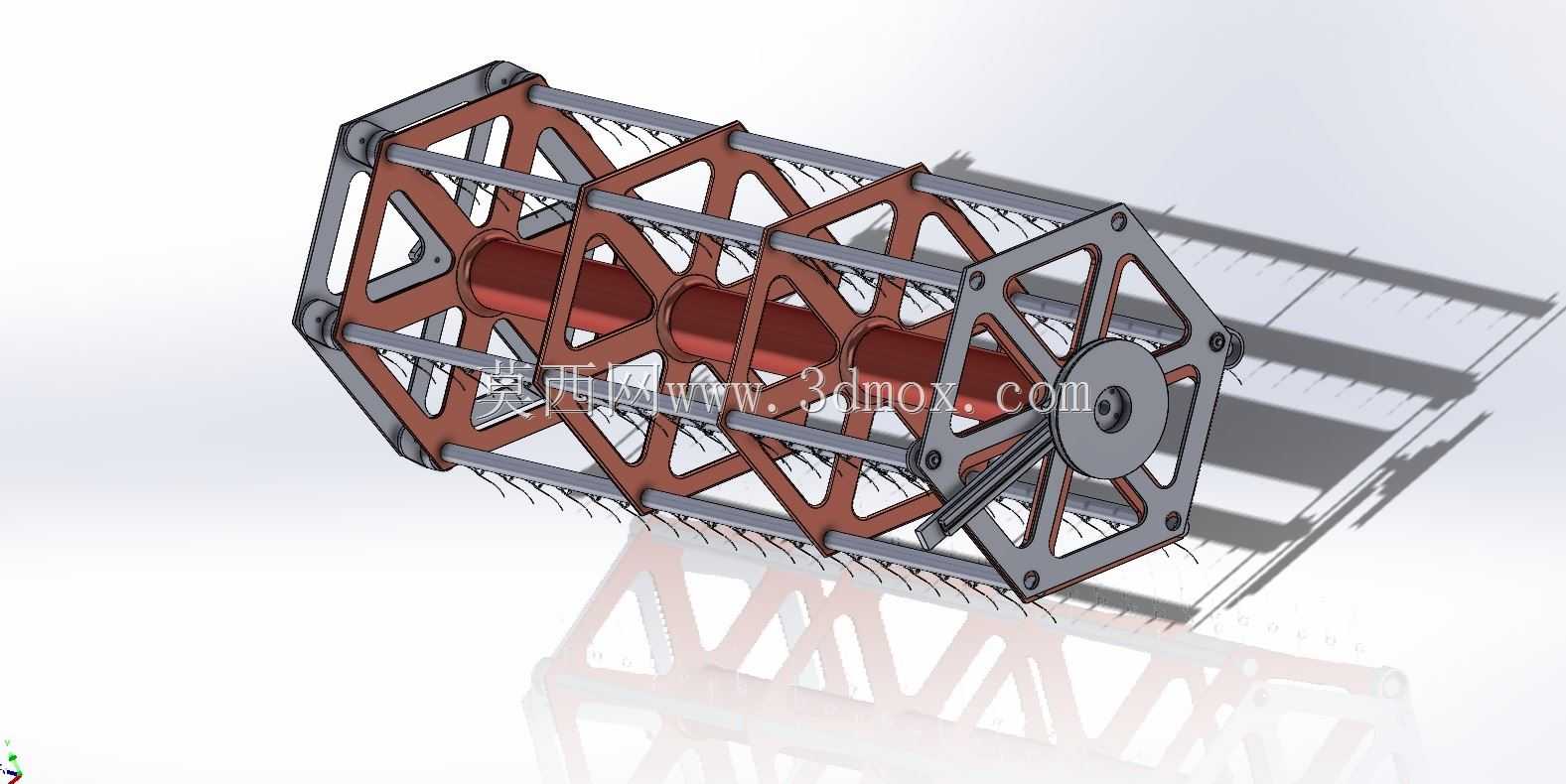

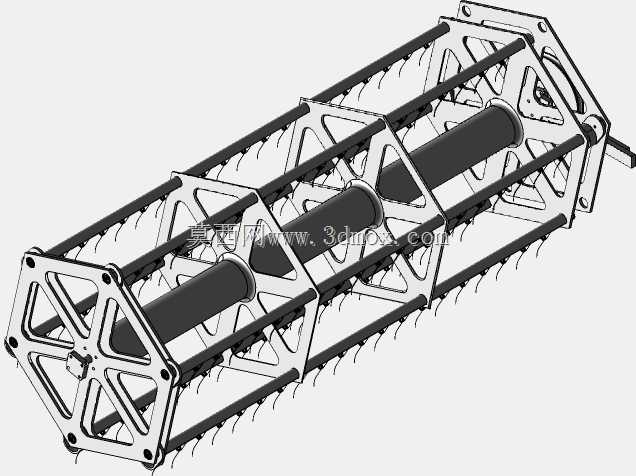

　　该部件为农用收割设备上的核心捡拾喂入滚筒，主要应用于麦类、水稻等矮秆谷物以及部分牧草的田间收获作业环节，安装在联合收割机或牵引式收割台的前端位置，作业时贴近地表，通过自身旋转将倒伏或直立的作物秸秆梳起、拨送进后续的切割与输送机构，解决作物倒伏后难以被割台捕获的问题，降低田间落粒损失。从结构设计来看，整体采用同轴多辐板支撑的笼式结构，中心为贯通式实心传动轴，轴体上间隔布置多组六边形镂空辐板，辐板之间通过周向均匀分布的横向连接杆件形成刚性框架，既保证了整体的结构强度，又大幅降低了部件自重，减少作业时的动力消耗。辐板采用镂空设计并非单纯为减重，六边形的支撑结构在径向受力时能将载荷均匀分散到各个连接节点，避免作业时碰到石块、

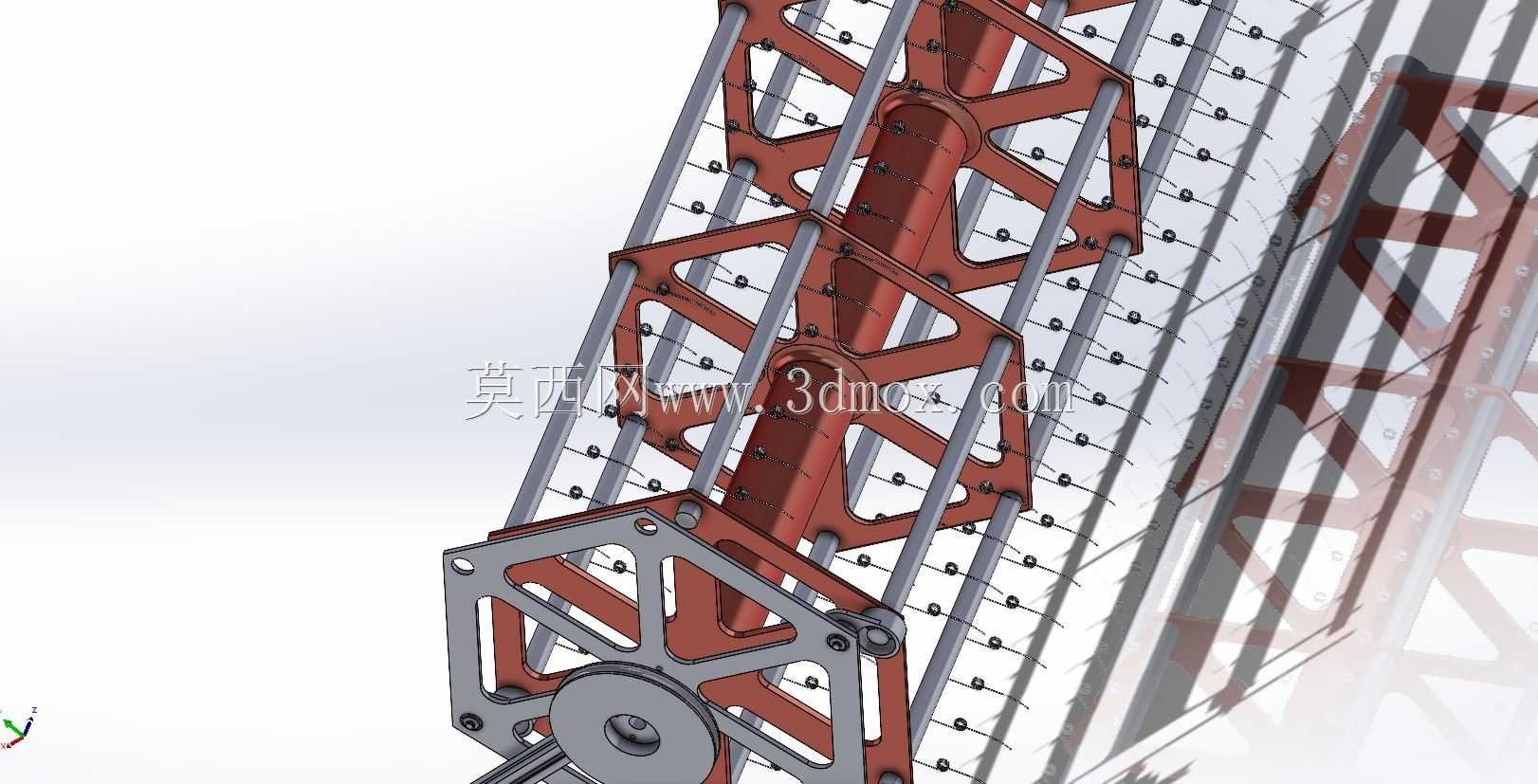

　　土块等硬物导致辐板变形，同时镂空区域不会夹带作物秸秆，减少作业过程中的缠草堵转风险。滚筒周向向外伸出多排弹性拨齿，拨齿采用弧形弯曲设计，齿尖朝向与滚筒旋转方向匹配，作业时齿尖能顺着秸秆生长方向插入作物层，不会将秸秆打断或挑飞，拨齿的安装座直接固定在周向连接杆上，单齿损坏时可单独拆卸更换，无需整体拆解滚筒，降低田间维护的难度。设计时充分考虑了田间作业的复杂工况，整体框架的杆件连接处均采用圆弧过渡，没有尖锐的应力集中角，避免长期交变载荷下出现焊缝开裂或杆件断裂的问题。滚筒两端的辐板上加工有与轴承座配合的安装止口，安装时可直接卡入收割台两侧的轴承座内，轴向通过轴端的锁紧套固定，安装边界上，

　　滚筒的整体直径适配常规中小型联合收割机的割台前端空间，轴向长度可根据割台幅宽调整辐板的布置数量，中心传动轴的轴径与现有多数收割台的动力输出接口匹配，无需额外改装传动连接部件即可完成适配。作业过程中，滚筒的旋转线速度需与收割机前进速度匹配，线速度过高会将作物打飞造成落粒损失，线速度过低则无法及时将作物拨入割台，出现堆堵，该结构的滚筒在设计时通过辐板的配重平衡处理，高速旋转时径向跳动量控制在较小范围内，不会因偏心振动导致轴承过早损坏。拨齿的伸出长度经过反复验证，既能接触到贴近地表的倒伏作物，又不会插入土壤过深带起泥土，避免后续脱粒清选环节混入过多杂质。框架表面采用防锈耐磨涂层处理，应对田间高湿度、多泥土的腐蚀环境，延长部件的使用寿命。

　　不同于传统的实心滚筒结构，这种笼式结构的通风性更好，作业时不会因为作物茎叶的粘附导致滚筒重量失衡，即使在潮湿的清晨作业带露水的作物，也能快速将粘附的茎叶甩落，维持稳定的作业状态。在结构强度校核阶段，针对田间可能出现的硬物冲击载荷，对辐板和连接杆的壁厚做了针对性优化，在保证抗冲击能力的前提下尽可能降低壁厚，控制整体重量，减少割台前端的配重负担，避免收割机在坡地作业时出现前端过重翘头的风险。两端的连接结构采用标准化尺寸设计，可适配不同厂家生产的同幅宽收割台，通用性较强，农户更换配件时无需对原有设备进行切割、焊接等改装，仅需拆卸原有滚筒的轴承端盖即可完成替换，降低配件更换的时间成本和改装风险。
