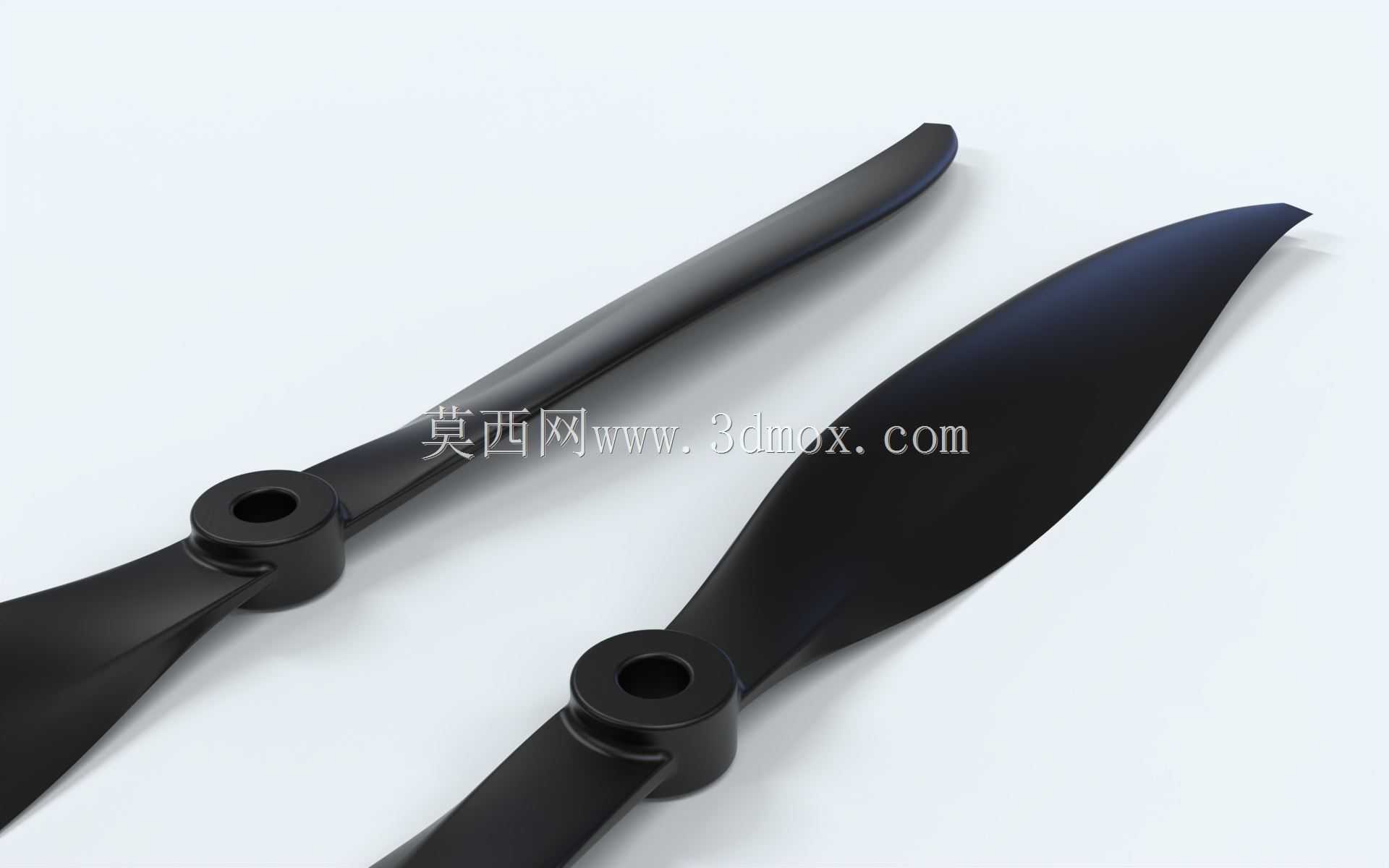

十英寸正反转向无人机螺旋桨结构设计

　　在多旋翼无人机的动力系统匹配中，螺旋桨作为直接将电机转动扭矩转化为气动升力的核心执行部件，其气动外形、安装匹配度、动平衡精度直接决定整机的悬停稳定性、续航时长与机动响应速度。这套正反转向配对的螺旋桨，针对消费级DIY无人机、小型航拍多旋翼、教学实训航模的使用场景设计，覆盖10英寸级轴距的多旋翼机型适配需求，可匹配常见的22系列、23系列外转子无刷电机使用，满足日常航拍、简易作业、航模竞赛等多场景的动力输出要求。

　　从实际使用的功能逻辑来看，CW顺时针与CCW逆时针螺旋桨的配对设计，核心作用是抵消单旋翼转动带来的机身反扭矩，避免无人机在悬停过程中出现不受控的自旋偏移。在常规四旋翼布局中，相邻机臂需分别安装不同转向的螺旋桨，通过电机转速差调整各轴升力输出，实现俯仰、横滚、偏航三个维度的姿态控制，因此配对桨的气动一致性、重量偏差控制是设计阶段的核心考量点。这套桨叶采用高升力低阻的翼型截面设计，从桨根到桨尖的弦长、扭转角呈连续渐变分布，桨根区域厚度更大，可承受电机高速转动带来的离心拉扯力，避免高速旋转时出现桨根断裂的失效风险；桨尖区域做了收窄优化，可降低翼尖涡流带来的能量损耗，提升气动效率，同时减少桨尖切风产生的气动噪音。

　　在安装边界的尺寸设计上，这套螺旋桨的中心安装孔采用标准适配尺寸，可直接匹配市面上主流无刷电机的桨座安装位，无需额外打磨或加装转接件，安装时仅需将桨叶中心孔对准电机轴定位台阶，锁紧桨帽即可完成固定，桨叶根部的平面定位结构可避免转动过程中出现桨叶打滑的问题。单支桨叶的展开长度适配10英寸规格，安装时需注意相邻机臂的桨叶转动平面无干涉，在机臂设计时需预留足够的桨尖安全间隙，避免飞行过程中桨叶碰到机架结构或者机载线材造成射桨事故。桨叶的整体重量做了均衡控制，配对的正反桨重量差控制在极小范围内，可降低电机高速转动时的震动幅度，减少飞控系统的姿态修正负担，同时也能降低云台的高频震动，提升航拍画面的稳定性。

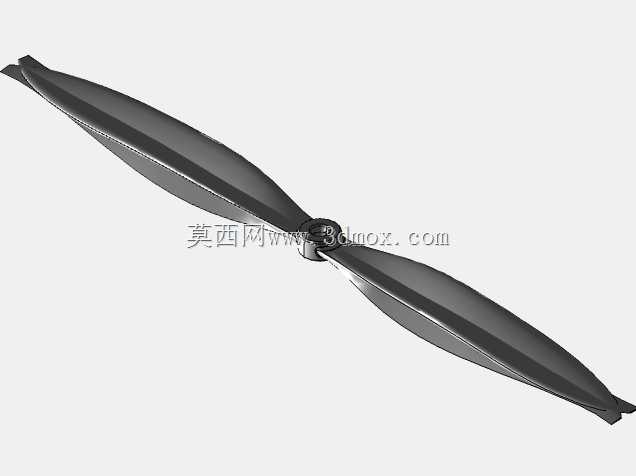

　　从设计思路的落地层面来看，这套桨叶的建模过程完全遵循实际加工与气动性能要求，曲面过渡全程保持G2连续，没有出现曲面褶皱、曲率突变的问题，可直接导入仿真软件进行气动载荷、离心力工况下的有限元分析，也可直接用于后续的注塑模具开模、碳纤维桨的热压成型工艺参考。桨叶表面的光滑曲面设计，既考虑了气动效率的需求，也兼顾了实际生产中的脱模便利性，桨叶的壁厚分布从根部到尖部逐渐减薄，既保证了结构强度，也尽可能控制了自身转动惯量，让电机的转速响应更灵敏，在无人机做机动动作时能够快速跟进动力输出变化。在实际装机测试的场景中，这套桨叶在悬停油门区间的升力线性度表现优异，不会出现低油门段升力不足、高油门段升力溢出的问题，能够适配3S到4S电压区间的动力系统搭配，在常规起飞重量的多旋翼机型上使用，可获得较为充裕的动力冗余，应对小幅风场扰动时也能保持姿态稳定。

　　针对DIY玩家与小型无人机厂商的选型需求，这套螺旋桨的尺寸参数完全兼容市面上同规格的主流桨叶，替换时无需重新调整飞控的动力参数，直接更换即可完成适配。桨叶的材质适配范围较广，既可以采用ABS注塑工艺做低成本量产，也可以采用碳纤维复合材料做高强度轻量化版本，满足不同定位的产品需求。在结构细节上，桨叶中心的安装座做了加厚处理，可承受频繁拆装带来的磨损，也能在发生轻微擦碰时避免安装孔开裂，提升日常使用的耐用性。需要注意的是，在实际装机前必须做动平衡校验，可通过粘贴平衡胶带的方式调整桨叶的重心分布，进一步降低高速转动时的震动，避免长期震动导致的电机轴承磨损、飞控传感器采样偏差等问题。
