0805封装贴片电阻三维结构设计

　　在消费电子、工业控制板卡、通讯终端设备的PCB布局设计环节，0805封装的贴片电阻是应用频次极高的无源表面贴装器件，这类器件的三维模型精度直接影响SMT产线的钢网开孔、贴片坐标校准、结构干涉检查全流程的设计可靠性，不少刚接触板级结构设计的工程师容易忽略这类分立器件的模型精度，等到贴片试产阶段才发现焊盘与器件本体干涉、器件高度超出壳体安装空间的问题，反而拉长了整体项目的调试周期。

　　从实际应用场景来看，0805封装贴片电阻的适配场景覆盖了从普通消费类小家电控制板、工业传感器信号调理电路到通讯终端的阻抗匹配、限流、分压回路，相比更小封装的0402、0603电阻，0805封装的电阻额定功率更高，手工焊接的容错空间更大，在对器件功率有一定要求、同时不需要过大布板空间的电路设计中，是硬件工程师选型时的优先选项。这类器件的实际功能是通过自身的固定阻值实现电路回路中的电流限制、电压分配、阻抗匹配，部分特殊场景下还会作为0欧姆电阻实现跳线功能、单点接地分隔，是所有电子电路中不可或缺的基础无源元件。

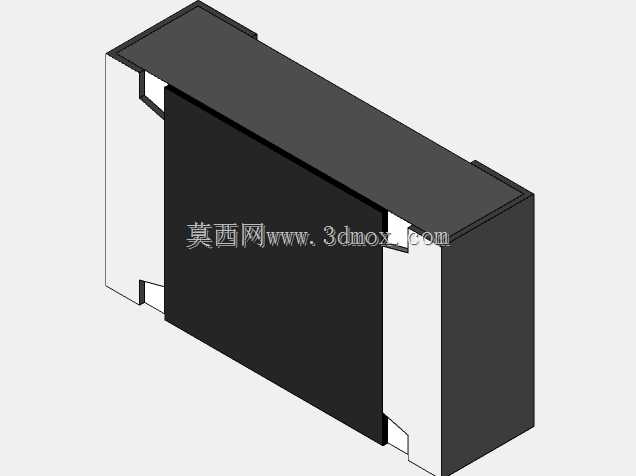

　　在开展这个三维模型的设计时，首先要对齐行业通用的0805封装尺寸规范，本体长度控制在2.0mm±0.1mm，宽度控制在1.25mm±0.1mm，本体厚度根据不同功率等级有0.5mm、0.55mm等不同规格，模型选用了通用功率等级对应的0.55mm厚度参数，能够覆盖绝大多数常规0805电阻的外形边界。两端的端电极设计是建模的重点，端电极的宽度、突出本体的长度直接对应PCB焊盘的设计尺寸，建模时严格按照JEDEC标准的封装尺寸要求，端电极突出本体端面的长度控制在0.25mm到0.4mm之间，端电极的厚度与本体厚度匹配，同时在端电极与陶瓷本体的衔接处做了微小的倒角处理，还原实际生产中电阻端电极的包覆结构，避免模型出现尖锐直角与实际器件不符的问题。

　　建模过程中没有做过度的细节简化，也没有添加冗余的非结构特征，电阻本体采用长方体结构模拟氧化铝陶瓷基体，表面没有添加多余的丝印标识，因为不同厂商、不同阻值的0805电阻丝印内容差异极大，保留通用本体结构能够让模型适配所有同封装的电阻选型场景，不需要因为丝印差异重复建模。两端的端电极单独作为独立零件建模，区分了陶瓷基体与金属端电极的结构边界，在做结构干涉检查时，可以单独选中端电极部分与PCB焊盘、钢网开孔做配合检查，也可以直接将整个器件模型导入SMT贴片编程软件中，作为贴片吸嘴取料的位置参考，吸嘴取料的中心位置正好对应电阻本体的几何中心，模型的重心位置与实际器件一致，不会出现贴片坐标偏移的模拟误差。

　　从安装边界的角度考虑，这个模型在PCB布局时的占位空间除了器件本身的长宽尺寸外，还预留了符合SMT生产要求的焊盘外伸空间，器件本体距离周边其他SMD器件的最小安全间隙设置为0.3mm，距离插件元件的引脚间隙设置为1mm以上，能够满足波峰焊、回流焊的生产工艺要求，避免焊接过程中出现连锡、器件移位的问题。同时模型的高度尺寸严格控制在0.55mm，在做整机壳体的结构设计时，可以直接用这个模型校核PCB板到壳体内部的最小净空距离，不需要额外预留冗余的高度空间，尤其是在做薄型消费电子、便携通讯设备的结构设计时，精准的器件高度模型能够帮助结构工程师最大化压缩整机厚度，避免因为器件模型尺寸偏大导致的壳体空间浪费，或是模型尺寸偏小导致的装配后壳体顶到器件的问题。

　　不少工程师在做PCB结构设计时，习惯直接调用EDA软件自带的简易2D封装，忽略三维模型的校验，实际上在高密度布线的板卡上，0805电阻的摆放位置如果和板卡上的接插件、屏蔽罩、结构固定柱存在空间重叠，2D视图下很难发现干涉问题，等到样机打样组装时才会发现器件被顶住无法贴装，或是屏蔽罩盖下后压到电阻本体导致器件损坏，精准的三维模型可以在设计阶段就完成所有空间干涉的排查，把生产端可能出现的问题提前在设计环节解决。另外在做SMT产线的虚拟调试时，这个模型可以直接导入产线的数字孪生系统中，模拟贴片吸嘴取料、视觉定位、贴装的全流程，验证贴片程序的坐标准确性，减少实际产线调试时的物料损耗与调试时间。
