带笔夹防滑握柄机械铅笔结构设计

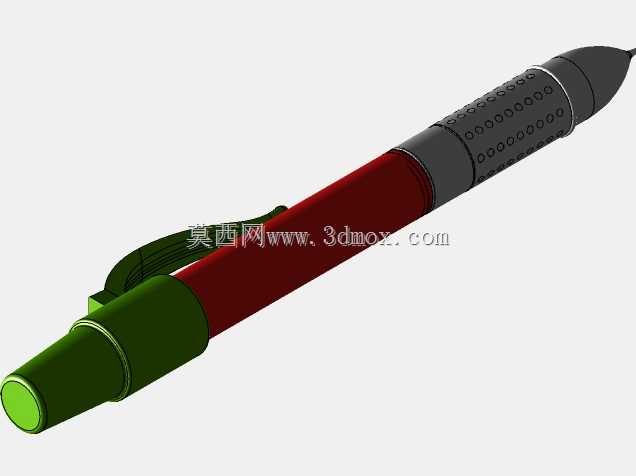

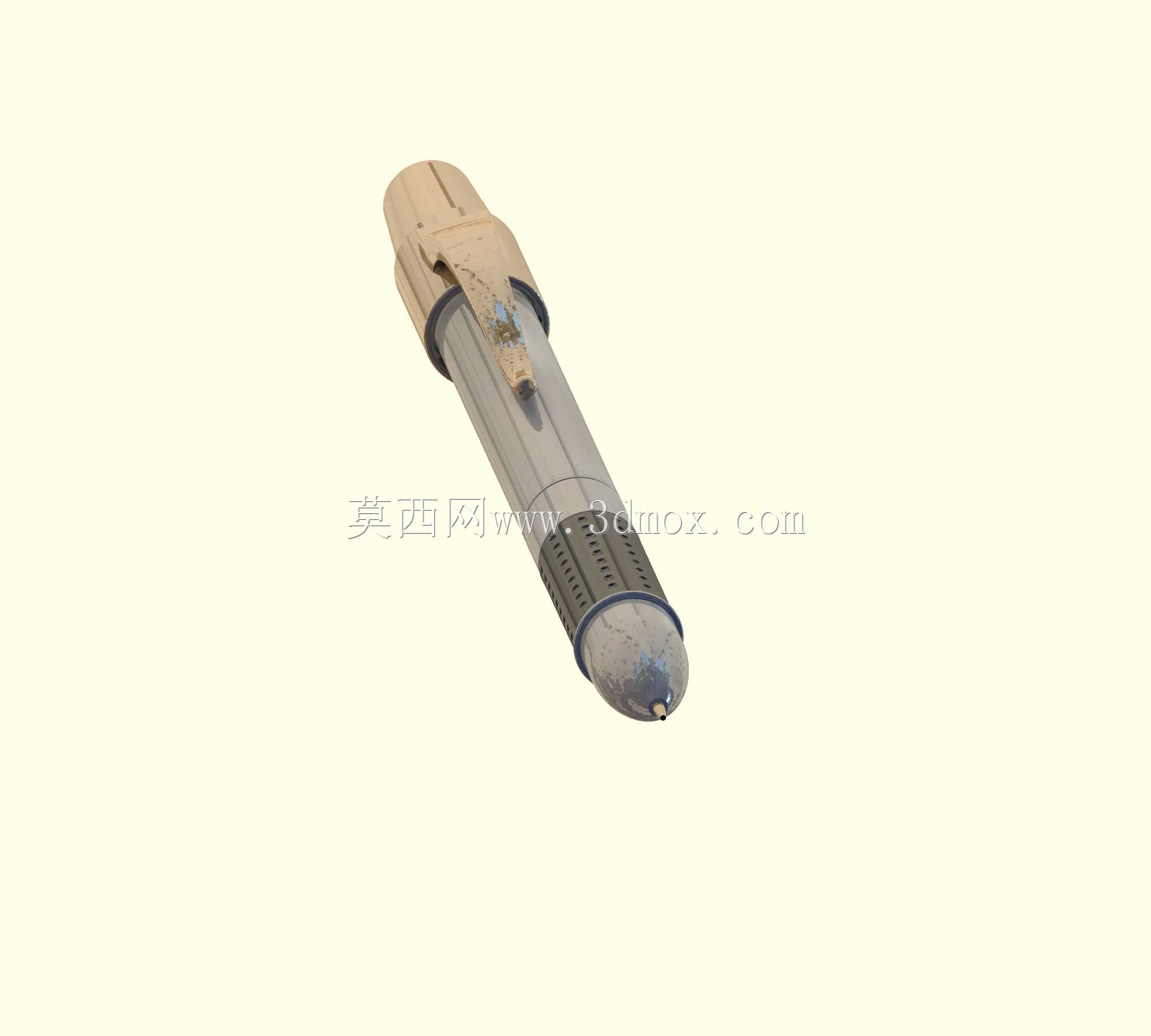

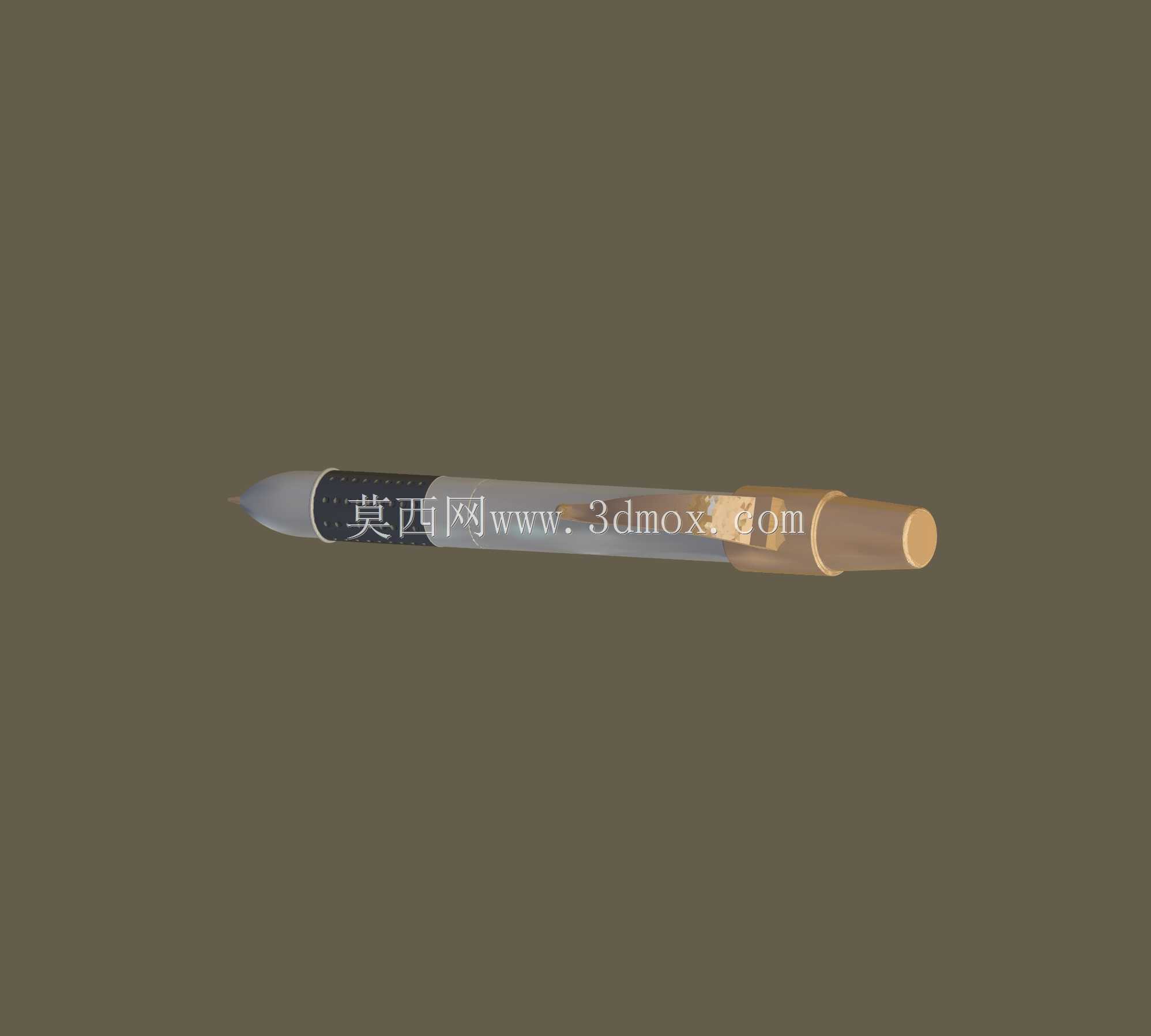

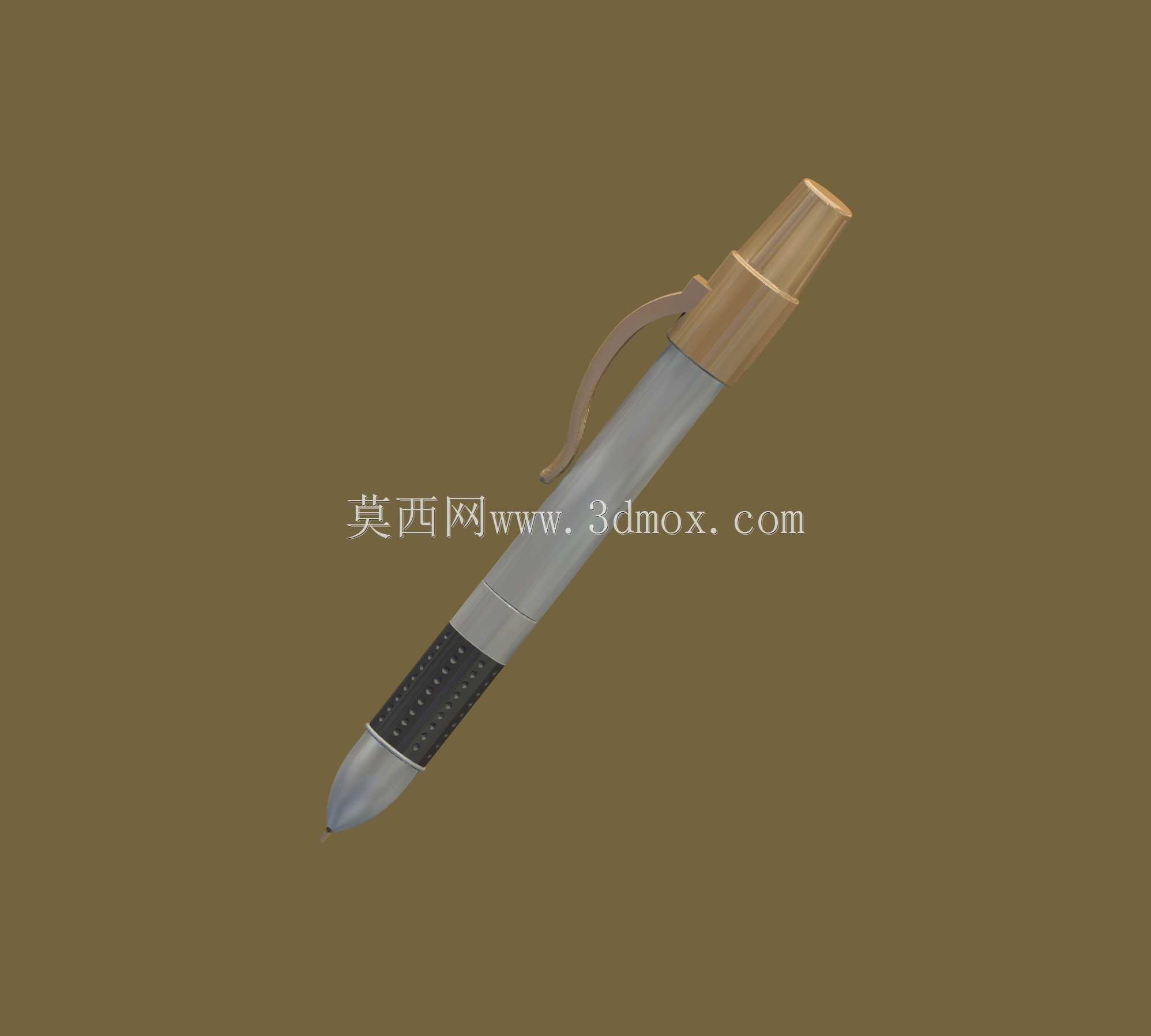

　　日常办公、工程制图、学生书写场景中，机械铅笔是替代传统木质铅笔的高频使用工具，这款带笔夹的机械铅笔结构，在设计阶段充分考虑了不同使用场景的实际需求。从结构组成来看，整笔分为笔尖出芯模块、握柄防滑段、笔身储芯腔、笔夹固定段、笔帽封端五个核心部分，各段之间采用小过盈配合加环形定位筋的方式装配，无需额外粘接即可保证日常携带、书写过程中不会出现松脱错位的问题。握柄区域做了密集点状凹坑的防滑纹理设计，纹理深度控制在0.2mm，既不会因为纹理过深硌手，也能保证手部出汗、长时间书写握持时的摩擦力，避免笔身滑动影响书写精度，尤其是工程制图场景下需要长时间握笔绘制精细线条时，这种防滑结构能有效降低手部握持的发力强度，减少长时间作业的疲劳感。

　　笔夹部分采用一体化弧形弹性结构，和笔身上段的安装位做了嵌入式定位，笔夹的弧形曲率适配常规笔记本封皮、工作服口袋的厚度，夹持时的弹性预紧力经过测算，既能保证夹在薄款纸张、布料上不会轻易滑落，也不会因为夹持力过大夹坏较薄的纸面或者在衣物上留下明显压痕。笔尖部分做了收窄的锥形导向结构，出芯通道的同轴度控制在0.05mm以内，保证铅芯送出过程中不会出现偏斜、卡芯的问题，笔尖端部做了0.3mm的圆角过渡，避免日常使用时尖锐的金属端部划伤纸面或者手部。笔身主体的储芯腔内径适配常规0.5mm、0.7mm规格的铅芯，单次装填可容纳12根标准长度铅芯，满足连续一周左右的日常书写使用需求，不需要频繁补充铅芯。笔帽部分和笔身上段采用卡扣式连接，

　　拆卸时只需要轻微旋转即可拔出，补充铅芯的操作路径简短，不需要额外拆解其他结构部件。从安装边界尺寸来看，整笔收拢后的总长度控制在145mm，最大直径12mm，整体重量控制在18g左右，和常规中性笔的握持重量接近，放入笔袋、工作服口袋时不会占用过多空间，也不会因为重量过大产生坠物感。结构设计过程中，所有相邻部件的配合公差都按照IT7级精度设定，注塑成型的部件拔模斜度统一设置为1.5度，既满足量产开模的工艺要求，也能保证各部件装配后的同轴度，避免出现笔身弯曲、部件错位的问题。笔夹的弹性变形量经过校核，最大张开角度达到15度时仍处于弹性变形区间，反复夹持1000次以上不会出现塑性变形、断裂的问题，满足日常使用的寿命要求。

　　握柄段的防滑纹理和笔身主体做了一体化成型设计，不需要后续二次加工贴附防滑套，减少装配工序的同时也避免了长期使用后防滑套老化脱落的问题。笔尖部分的金属嵌件和塑料笔身的连接采用滚花嵌装结构，嵌件外表面做0.3mm深度的交叉滚花，注塑时塑料材料填充到滚花间隙中，保证金属笔尖和塑料笔身的连接强度，即使受到意外跌落的冲击力，也不会出现笔尖脱落、错位的问题。在实际使用场景中，这款结构的机械铅笔既可以满足日常办公的快速记录需求，也能适配工程制图时的精细线条绘制要求，笔夹的设计方便随身携带时固定在笔记本、口袋上，避免笔身滚落丢失，防滑握柄的设计适配不同握持习惯的使用者，不管是三指常规握法还是侧握书写都能获得稳定的握持手感。整体结构没有多余的复杂传动部件，出芯机构采用常规的按压式棘轮结构，按压行程控制在3mm，单次按压出芯长度0.2mm，既可以根据书写需求调整出芯长度，也不会因为单次出芯过长导致铅芯容易折断。
