精灵球造型潮玩手办摆件结构设计

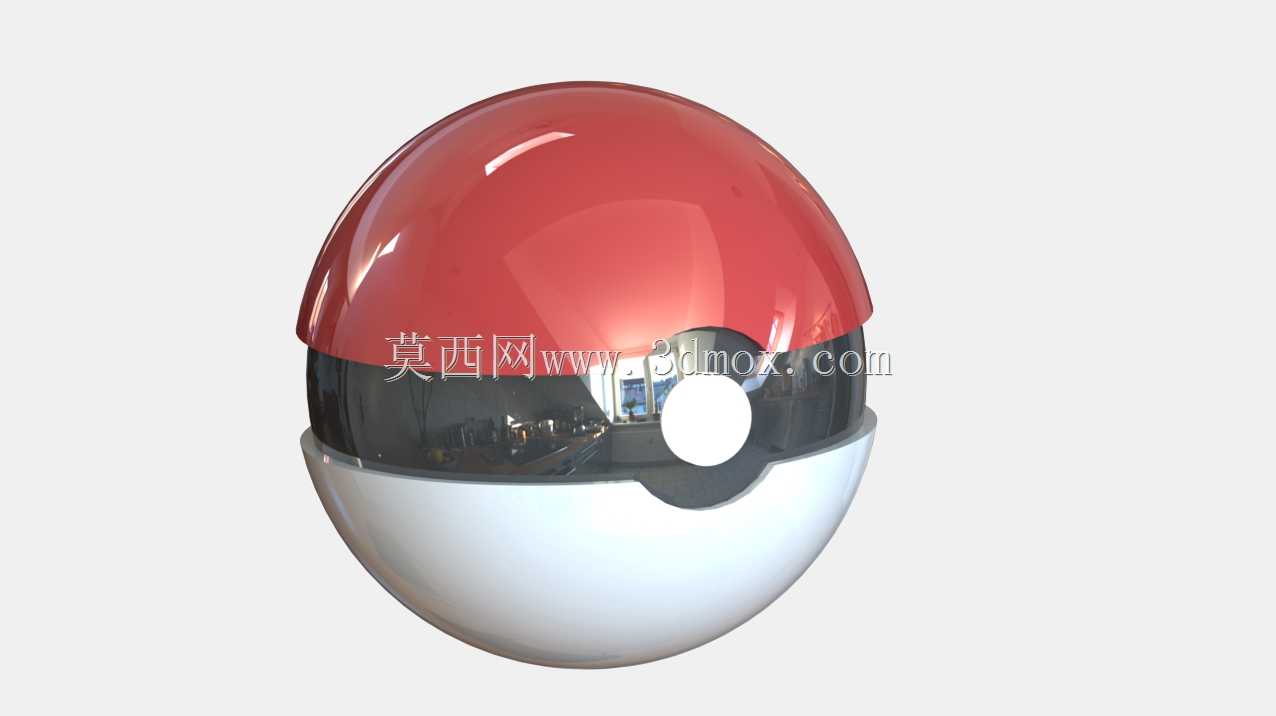

　　本次完成的球形文创摆件结构设计，核心围绕经典精灵球的视觉识别特征做工程化落地，首先从实际应用场景出发，这类产品主要覆盖潮玩手办陈列、桌面装饰、IP周边衍生收藏三大使用场景，因此结构设计首先要平衡视觉还原度与日常使用的耐用性。首先拆解外形尺寸边界，整体采用标准正球形结构，外径控制在60mm，这个尺寸刚好适配单手握持的触感，同时不会占用过多桌面陈列空间，球体分模线设置在红、白半球的交界位置，也就是中间黑色环带的中线处，刻意将分模线隐藏在视觉深色区域，避免外露分模线破坏外观完整性，上下半球的配合采用0.15mm的间隙配合，既保证开合顺畅，又不会出现晃动松垮的问题。中间的黑色环带并非独立装饰件，而是作为上下半球的定位锁紧结构，

　　环带内侧设计有3个均匀分布的楔形卡扣，分别对应上下半球边缘的卡槽，装配时旋转15度即可完成锁紧，不需要额外螺丝或者粘接，既方便后期拆解更换内部配件，也能保证日常摆放时不会意外脱开。正面的圆形按钮位置，设计为直径12mm的内嵌式结构，按钮表面比黑色环带高出0.8mm，既保留了按压的视觉反馈感，又不会因为突出过多在摆放时被误碰或者剐蹭，按钮内部预留了2mm的安装空间，可以根据需求加装轻触开关或者LED发光模组，满足不同版本的功能拓展需求，比如发光版本可以在按钮下方放置纽扣电池与贴片灯，按压时触发内部灯光，提升把玩的互动性。材质选择上，外表面的红色与白色半球部分采用高光泽ABS材质，表面做抛光处理，还原原作的亮面质感，

　　中间黑色环带采用半哑光PC材质，和上下半球形成细微的质感差异，提升视觉层次，按钮部分采用乳白色半透明PC材质，在加装发光组件时可以实现均匀的柔光漫射，不会出现灯珠漏光的问题。结构设计阶段特意做了壁厚均匀性处理，整个球体的壁厚统一控制在2mm，避免注塑生产时出现缩痕、翘曲等缺陷，所有转角位置都做了R0.5mm的圆角过渡，既减少应力集中提升结构强度，也能避免尖锐边角在把玩时造成划伤。内部腔体预留了直径48mm的球形空间，既可以作为中空结构降低整体重量，也可以根据需求加装香薰棉片、小型发声模块或者其他定制化内构，拓展产品的附加功能。安装摆放方面，球体底部设计了一个直径8mm的隐形平面支撑位，平时可以直接平稳放置在桌面，不需要额外底座，

　　如果需要搭配陈列底座，也可以在支撑位处预留M3的螺纹孔，方便和不同材质的展示底座连接固定。在结构验证阶段，特意做了1.2米高度的自由跌落模拟，球体的卡扣结构在跌落时不会脱开，表面材质的抗冲击性能可以满足日常把玩的跌落防护需求，同时表面的高光泽涂层做了耐刮擦处理，日常擦拭或者摆放时不会轻易留下划痕。针对不同的生产工艺需求，结构上也预留了适配空间，如果采用3D打印做小批量定制，可以直接拆分上下半球、环带、按钮四个独立零件打印，不需要额外添加支撑结构；如果采用注塑量产，模具的抽芯结构可以沿着分模线方向直接开模，不需要复杂的侧抽芯结构，能有效降低模具开发成本。整个设计没有多余的冗余结构，所有的结构特征都同时服务于外观还原与功能实现，比如中间的黑色环带既是外观的视觉分割元素，也是核心的锁紧定位结构，正面的按钮既是外观识别点，也是功能拓展的交互接口，底部的平面支撑既是摆放的必要结构，也兼顾了底座安装的拓展需求，完全平衡了文创产品的外观需求与工业产品的结构合理性，不管是作为个人3D打印的定制摆件，还是作为量产的IP周边产品，都能满足对应的使用与生产要求。
