深沟球滚动轴承径向承载结构设计

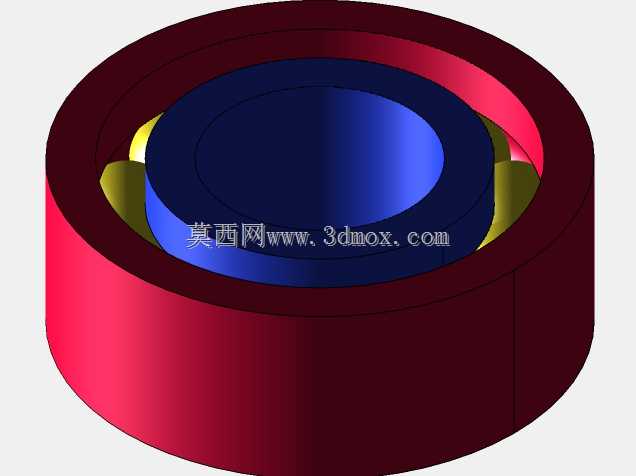

　　做传动结构设计的工程师都清楚，旋转副的选型直接决定整套设备的运行寿命与维护周期，滚动轴承作为应用最广的旋转支撑元件，其结构合理性是传动系统稳定运行的核心前提。这款深沟球轴承的三维结构，完整还原了实际量产轴承的各部件配合关系，从内圈、外圈的滚道曲率设计，到滚动体的排布间隙，再到保持架的兜孔结构，都严格遵循通用轴承的设计规范，可直接用于设备装配阶段的干涉校验、运动仿真环节。

　　从实际应用场景来看，这类轴承覆盖了绝大多数中低速、中等载荷的旋转传动部位，小到小型输送线的托辊支撑、民用机电设备的电机输出端，大到普通机床的传动轴支撑、农用机械的旋转关节，都能见到同结构轴承的身影。它的核心功能是在支撑旋转轴系的同时，将轴运转过程中的径向载荷平稳传递到基座端，同时大幅降低轴旋转时的摩擦阻力，减少动力传输过程中的能量损耗，也能避免轴与安装座直接接触产生的磨损失效。

　　设计这款轴承结构时，首先要明确的是滚道与滚动体的配合关系：内圈的外滚道、外圈的内滚道曲率半径要略大于钢球滚动体的半径，这个差值的控制是设计核心，差值过小会导致滚动体与滚道接触应力过大，运转时温升过快，提前出现疲劳点蚀；差值过大则会造成轴承运转精度下降，径向游隙超标，轴系出现窜动。保持架的设计采用了分段式兜孔结构，每个兜孔对应一颗钢球，兜孔与钢球之间预留了合理的间隙，既可以将相邻钢球均匀分隔开，避免钢球直接接触产生额外摩擦，又能在轴承运转时引导钢球在滚道内平稳滚动，防止钢球在非承载区出现歪斜卡滞。

　　从安装边界来看，这款轴承的内圈内孔是与旋转轴过盈配合的安装面，设计时内孔的圆柱度、表面粗糙度都有明确要求，过盈量需要根据轴的载荷大小、运转转速调整，过盈量不足会导致内圈与轴之间出现相对转动，俗称“跑内圈”，会快速磨损轴的配合面；过盈量过大则会导致内圈滚道变形，挤压钢球造成卡滞。轴承的外圈外圆柱面是与轴承座安装孔配合的部位，通常采用过渡配合或者小间隙配合，方便安装拆卸，同时要保证外圈与安装孔的同轴度，避免轴承安装后出现偏载，局部滚道受力过大提前失效。轴承的宽度尺寸、内外圈的倒角尺寸都符合通用安装规范，倒角既可以去除加工毛刺，也能在安装时起到导向作用，避免装配时刮伤轴或者安装孔的配合面。

　　在实际选型应用中，这类结构的轴承主要承受径向载荷，当轴承的径向游隙适当加大时，也能承受一定数值的轴向载荷，部分转速不高、轴向载荷不大的场景下，可以替代角接触轴承使用，降低设备的制造成本。建模过程中对各部件的装配关系做了完整约束，钢球与内外滚道之间保留了符合实际游隙的间隙，保持架与钢球之间的间隙也按照实际装配要求设置，导入装配环境后可以直接做旋转运动仿真，验证轴承在轴系运转过程中是否与周边的密封件、端盖、轴肩等结构存在干涉，也能通过运动仿真观察钢球的运转轨迹，校验保持架的运动是否顺畅，避免实际加工装配后出现运转卡滞的问题。

　　很多刚入行的结构工程师做轴承选型时，往往只关注轴承的内径、外径、宽度三个尺寸，忽略了滚道曲率、游隙组别、保持架材质这些核心参数，实际上这些参数直接决定了轴承的适用场景，比如高速运转的场景需要选择游隙稍大、保持架强度更高的组别，重载场景则需要选择滚道曲率匹配度更高、接触应力更小的结构。这个三维模型完整呈现了各部件的结构细节，能帮助设计人员更直观地理解轴承的内部构造，在选型和安装结构设计时，更精准地预留安装空间、设置配合公差，避免出现选型错误或者安装结构设计不合理导致的轴承提前失效问题。
