SRD-12VDC-SL-C小型电磁继电器结构建模

　　做工业控制板卡设计这么多年，SRD系列继电器是我原理图和结构BOM里出现频率最高的元件之一，这次建模的12V规格型号，几乎覆盖了从民用小家电控制板到工业小型IO扩展模块的绝大多数小功率通断场景。很多刚入行的结构工程师做PCB布局时容易忽略继电器的安装边界，总觉得只要焊盘对上就能装，实际量产时踩过的坑真不少——比如外壳顶部和设备上盖的安全间隙留不够，插装时引脚歪了顶到壳体，或者线圈侧的散热空间被相邻电解电容挡住，长时间吸合后温升超标导致触点氧化提前失效。

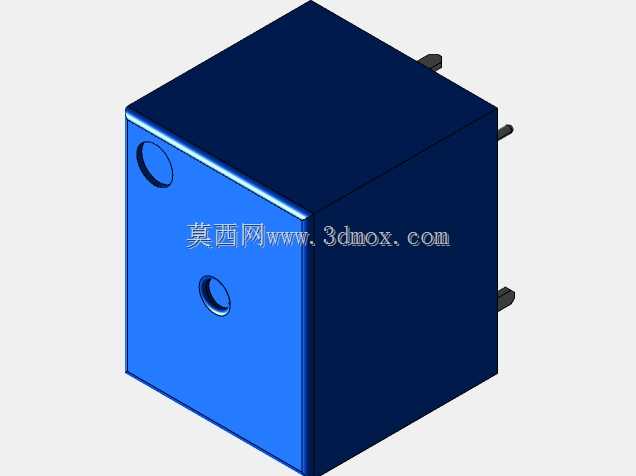

　　这个模型还原的是塑封式T73规格继电器的完整外形，主体采用深蓝色阻燃PBT塑壳，是行业通用的外观配色，建模时特意把壳体两个侧面的拔模斜度做了准确还原，别小看这1度左右的斜度，做PCB限位卡槽的时候如果按直壁算尺寸，批量装配时继电器会塞不进去，硬压还会把塑壳撑裂。壳体正面的两个圆形凹位，一个是生产时的注塑顶针痕，另一个是内部磁路的动作指示观察位，部分同规格型号会在这里装透明的机械动作指示杆，线圈吸合时能看到红色指示块弹出，方便现场调试时排查触点状态，建模时保留了这个凹位的深度，方便后续做衍生型号的改型。

　　引脚部分严格按照实际插装尺寸做了三个引出脚的位置还原，常开、常闭、公共端的引脚间距完全匹配标准2.54mm网格的PCB焊盘，引脚伸出塑壳的长度留足了波峰焊的吃锡深度，不会出现焊盘透锡不足的虚焊问题。模型还还原了塑壳底部和PCB表面的0.8mm装配间隙，这个间隙是给焊锡膏流动和引脚爬锡留的空间，很多新手建模时把继电器底部直接贴在PCB板面上，实际生产时会把焊锡挤到相邻焊盘造成短路。

　　从功能特性来说，这款12V线圈的继电器触点负载能扛住10A 250VAC的阻性负载，日常用来控制小型电机启停、照明回路通断、电磁阀切换完全够用，线圈的额定吸合电压是9V左右，释放电压在1.2V以上，设计驱动电路的时候要留够三极管的饱和导通余量，避免线圈欠压导致吸合不牢打火烧触点。建模时我特意把内部磁路的外部轮廓做了等比例还原，虽然做结构设计不需要拆出内部的铁芯、线圈、衔铁细节，但知道内部元件的排布位置，就能避开在磁路正上方布置强磁元件，比如霍尔传感器或者永磁体，不然会干扰继电器的正常吸合释放，出现误动作。

　　实际项目里用这款继电器的场景真的太多：之前做智能插座的控制模块，继电器直接焊在主板上，塑壳的高度刚好能塞进标准86底盒的内部空间，不会和面板的按键结构干涉；做小型自动化设备的IO扩展板时，多个继电器并排布置，模型里预留的3.5mm相邻元件间隙，刚好能放下走线槽的固定柱，也不会让相邻继电器的塑壳贴在一起影响散热。还有做户外设备的时候，这款塑封式的结构能阻挡一定的灰尘和潮气，只要在PCB表面做三防漆涂覆，就能在普通户外环境下稳定工作，不需要额外加防尘罩。

　　建模过程中我特意核对了三版不同厂商的同规格继电器尺寸，把行业通用的安装公差带考虑进了模型尺寸里，比如塑壳的长宽尺寸公差控制在±0.2mm，引脚位置公差控制在±0.1mm，用这个模型做结构干涉检查的时候，不会出现模型能装下、实际物料装不上的问题。很多工程师找三维模型的时候总觉得只要外形大概像就行，实际做量产设计的时候，差0.1mm的尺寸都可能导致整批结构件报废，尤其是这种通用电子元件，尺寸一致性直接影响整条SMT产线的良率。

　　另外模型还还原了塑壳顶部的轻微弧度，这个弧度是注塑成型时的收缩补偿设计，不是加工误差，做设备上盖的避让槽的时候，要按这个弧度的最高点算安全间隙，不能按平面尺寸算，不然装配时上盖会压在继电器顶部，长时间使用可能把塑壳压裂，甚至压到内部的动作机构导致触点粘连。还有引脚的弯折角度，模型里做的是标准直插角度，实际生产中有些厂商会根据客户需求做弯脚处理，用这个基础模型改弯脚版本也很方便，只要调整引脚部分的特征就行，不需要重新建整个主体。

　　从选型角度说，这款继电器是目前小功率控制领域性价比最高的型号之一，供应链成熟，各个厂商的同规格产品引脚和外形完全兼容，做设计的时候不需要担心单一供应商断供的问题，只要参数匹配就能直接替换。建模时把所有外部安装相关的特征都做了精准还原，不管是做PCB布局的3D预览，还是做整机结构的干涉检查，都能直接调用，不需要再二次调整尺寸。
