四十英寸碳纤维无人机螺旋桨结构设计

　　在多旋翼无人机的动力系统匹配中，螺旋桨作为直接将电机输出扭矩转化为升力与推力的核心执行部件，其气动外形、结构刚度与安装适配性直接决定整机的载荷能力、续航表现与飞行稳定性。这款四十英寸规格的碳纤维螺旋桨，主要面向大载荷多旋翼飞行平台设计，覆盖消费级航拍无人机的大尺寸长航时版本、农业植保作业无人机、重载物流运输无人机，甚至可适配部分小型载人低空飞行器的动力组，这类应用场景对螺旋桨的重量、强度与气动效率都有远高于小型消费级无人机的要求。

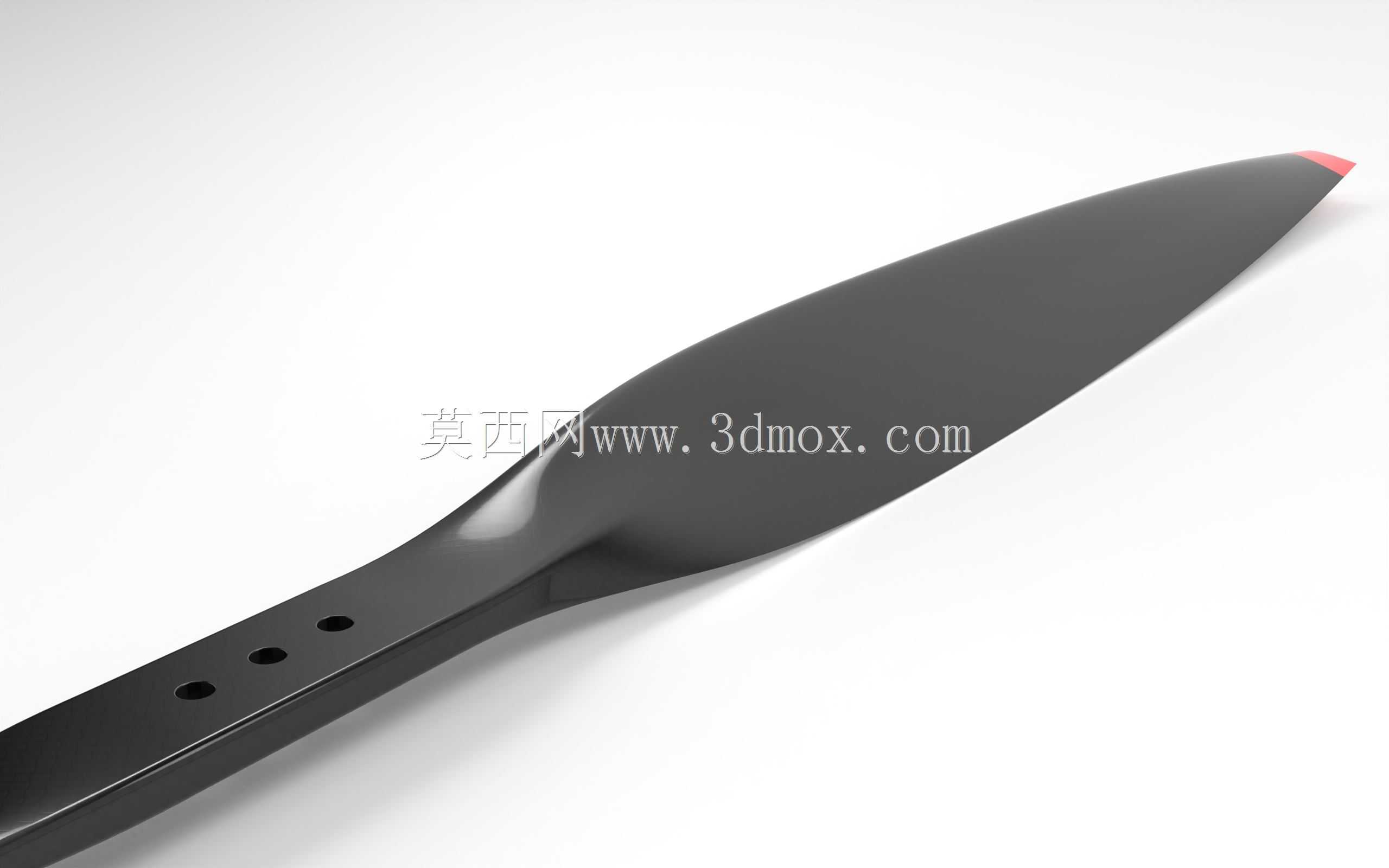

　　从结构设计思路来看，这款螺旋桨采用碳纤维复合材料作为主体材质，核心考量是平衡大尺寸桨叶的结构刚度与自重控制——四十英寸的桨叶长度意味着桨尖在额定转速下的线速度极高，若桨叶自身刚度不足，高速旋转时会产生明显的形变震颤，不仅会降低气动效率，还会将振动传递至机身，影响飞控传感器的采样精度，严重时甚至会引发共振导致飞行事故。碳纤维材料的高比强度特性，刚好能在满足桨叶抗扭、抗弯强度要求的前提下，将桨叶自重控制在合理区间，降低电机的转动惯量负载，提升动力响应速度。桨叶根部设计有三个等距排布的安装孔，这是适配大拉力电机的典型安装结构，相比单孔或双孔固定，三孔定位能更好地抵消大拉力下的扭转力矩，避免高速旋转时桨叶与电机安装座之间出现相对位移，安装时需注意孔位与电机座的同轴度偏差控制在0.1mm以内，避免动平衡超标带来的振动问题。

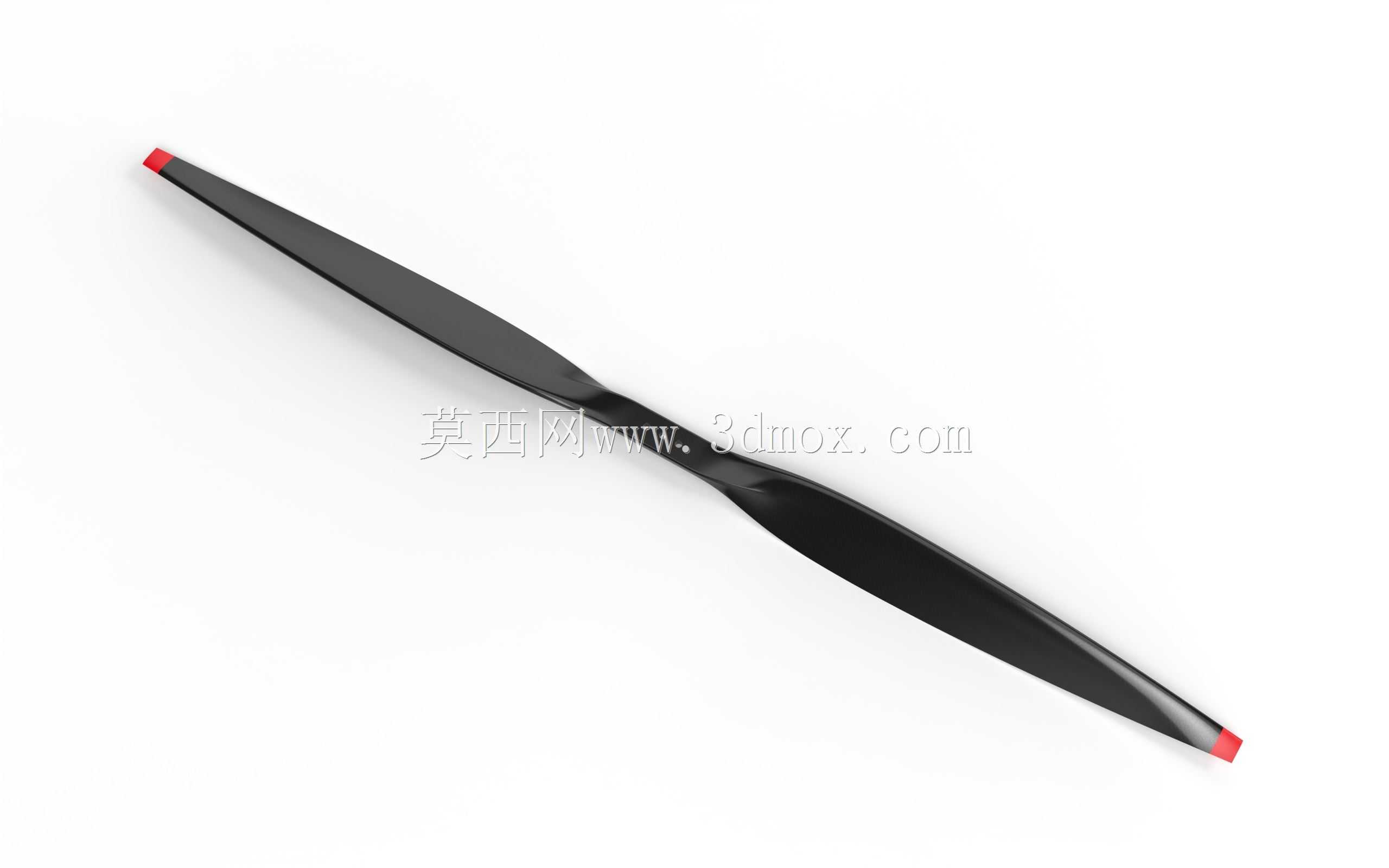

　　气动外形设计上，桨叶采用从根部到尖部逐渐收窄的翼型过渡，翼型弦长与安装角沿展向呈非线性变化，根部区域的安装角更大，主要适配靠近桨毂处较低的线速度，保证该区域也能产生有效升力，避免根部气流分离带来的效率损失；桨尖区域做了收尖处理并带有醒目的红色标识，一方面是降低桨尖涡的诱导阻力，提升整体气动效率，另一方面醒目的桨尖标识也能在地面调试与低空飞行时提升桨叶的可见度，降低地面人员误触的风险。需要注意的是，该螺旋桨的三维模型尺寸未做严格的工程化公差匹配，仅用于结构布局参考与装配干涉检查，不可直接用于CFD气动仿真计算，若要开展气动性能验证，需根据实际翼型坐标与桨叶扭转角参数重新构建精准的流体计算模型。

　　从安装边界来看，四十英寸的桨叶直径对无人机的机臂轴距有明确要求，相邻机臂的中心距需大于桨叶半径的1.1倍，避免相邻桨叶在高速旋转时出现打桨风险，同时桨盘平面与机身结构、起落架的垂直间距需预留至少30mm的余量，抵消桨叶在大拉力工况下的形变量，防止桨叶形变时剐蹭机身部件。在实际选型匹配时，需结合电机的KV值、电调的电流承载能力与整机起飞重量综合考量，大尺寸碳纤维桨通常搭配低KV值的大扭矩电机，才能在额定转速区间内发挥最优的拉力效率，若搭配高KV电机，不仅会导致电机负载过大过热，还会让桨叶转速超出设计上限，存在桨叶断裂的结构风险。

　　日常作业场景中，这类大尺寸碳纤维螺旋桨多用于农业植保作业，可承载较重的药箱载荷，配合合适的动力系统能实现单架次十公斤以上的药液喷洒能力；在重载物流场景下，多副该规格螺旋桨组成的多旋翼平台可实现短途小批量物资的点对点运输；在部分行业巡检场景中，长航时飞行平台搭配该桨能实现更长时间的滞空作业，覆盖更大的巡检范围。设计建模时，重点还原了桨叶的翼型过渡曲线、根部安装孔的位置精度与桨叶的整体扭转角度，能满足整机结构装配时的干涉检查需求，帮助结构工程师在设计阶段确认机臂长度、电机安装座位置与起落架高度的匹配合理性，减少原型机试制阶段的迭代次数。
