MAD AMPX 200A高压大电流电子稳定控制器

　　做载人多旋翼动力系统选型快五年，第一次拿到AMPX 200A这个级别的电调数模时，最先核对的不是功率参数，而是安装边界与散热结构的匹配度——毕竟12-24S电压平台下持续200A的电流输出，任何结构设计上的冗余不足，都会在实际飞行中演变成热失控风险。

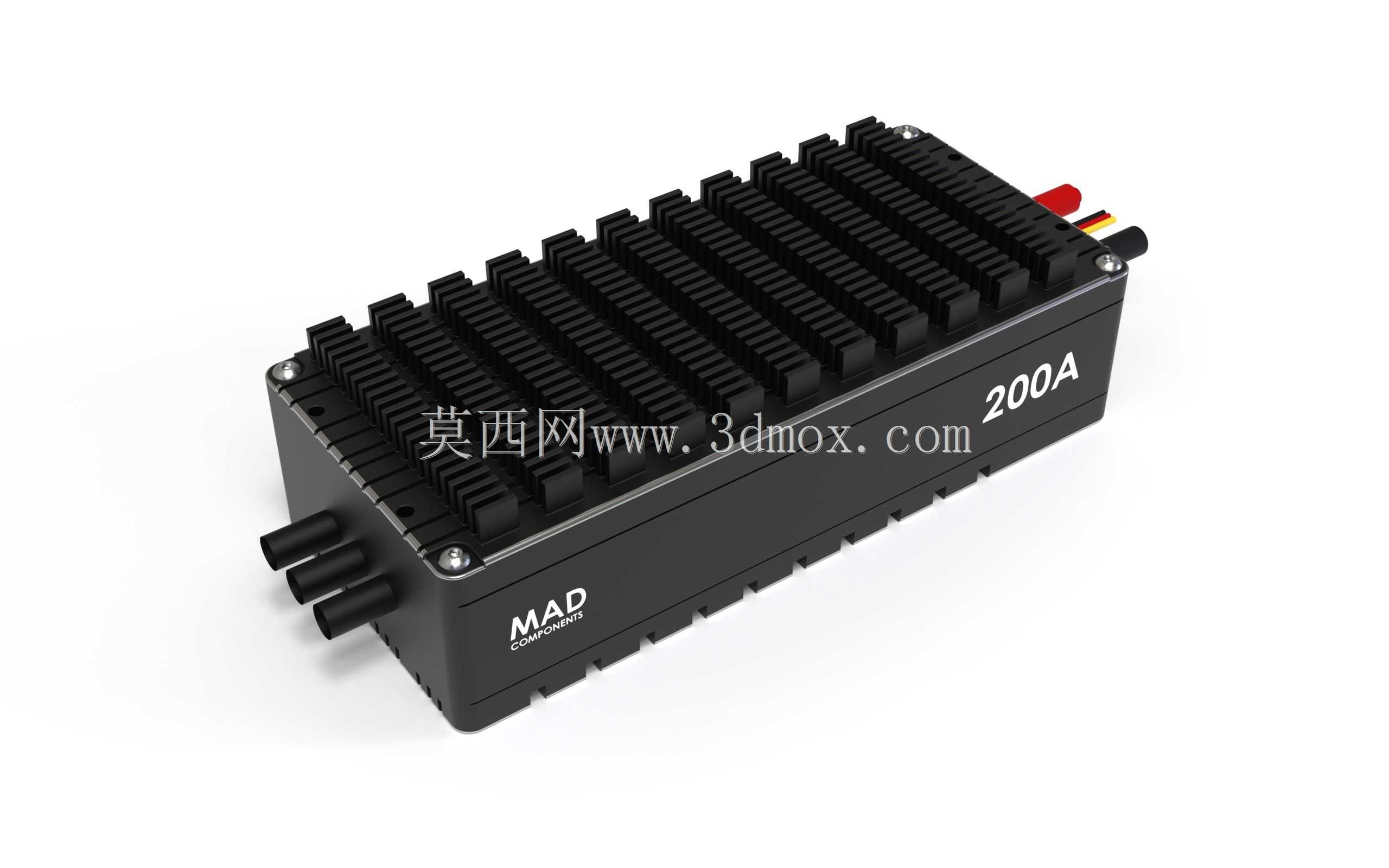

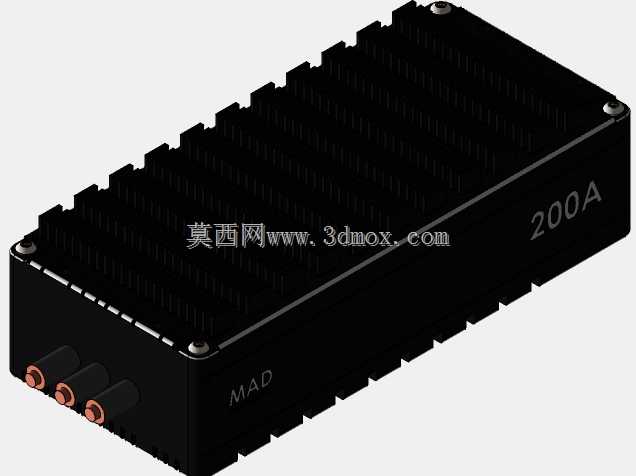

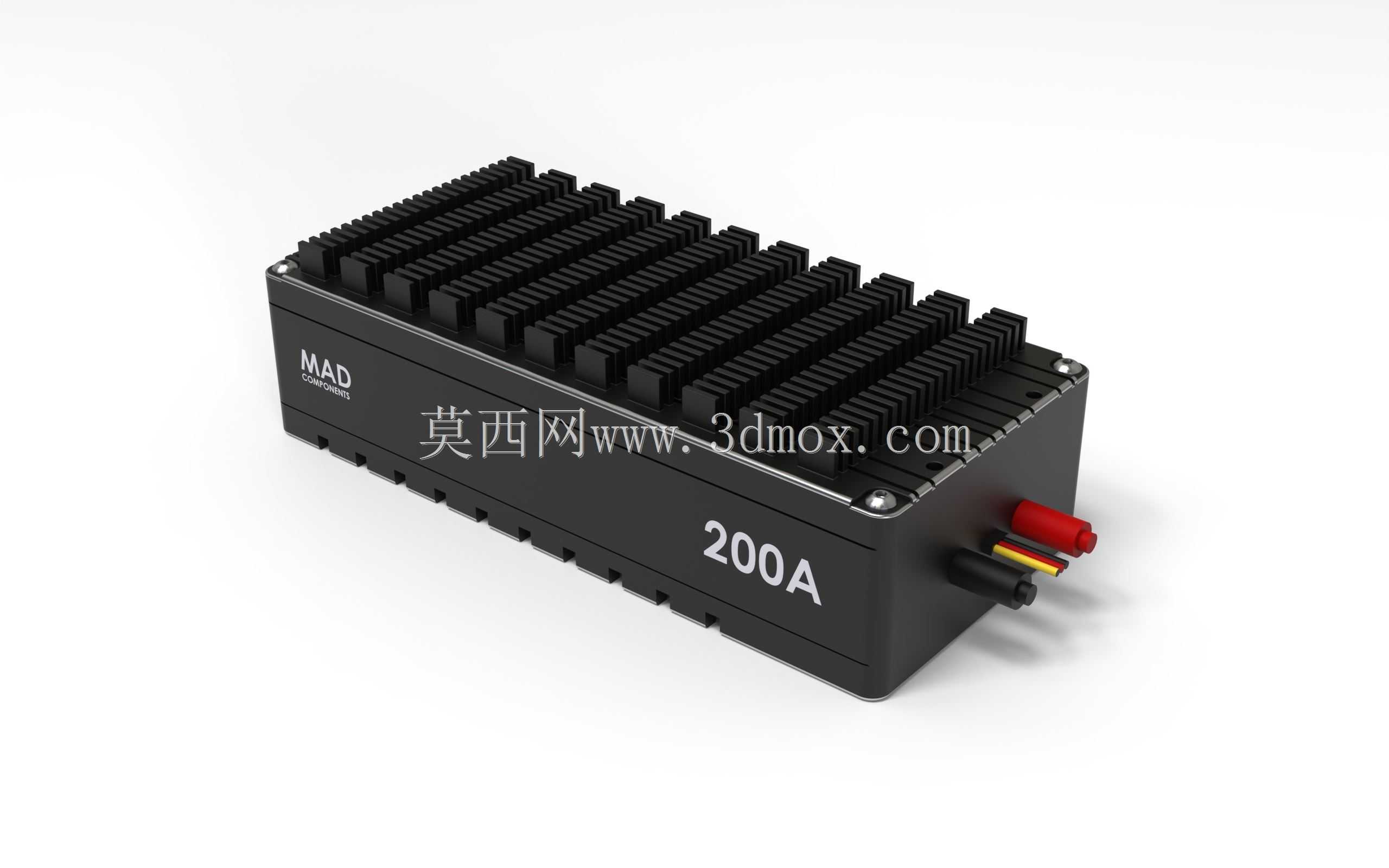

　　从三维数模的结构来看，这款控制器的外壳采用一体化挤压铝型材成型，顶面直接铣出连续的平行散热鳍片，鳍片高度约占整机总厚度的60%，没有额外加装独立散热风扇的预留位，说明设计阶段就完全依靠壳体本身的被动散热能力覆盖持续工况的热负荷，这种设计思路完全是针对大载重多旋翼的使用场景优化的：飞行过程中旋翼下洗气流可以直接扫过鳍片表面，相比带风扇的主动散热方案，既减少了运动部件带来的故障点，也避免了风扇进灰、进水导致的防护等级下降问题。数模上可以看到壳体两端的端盖采用螺丝锁紧密封，出线端做了阶梯式的防水胶圈槽，配合侧面的防水接头安装位，整机防护等级可以满足户外复杂气象条件下的使用要求，不管是山区作业的物流无人机，还是城市低空的载人飞行器，都不用顾虑雨天或者扬尘环境对控制器内部电路的侵蚀。

　　安装接口的设计也完全贴合工业级载具的装配逻辑，壳体底部预留了四个对称的M4安装螺孔，孔位间距按照标准的20mm工业铝型材安装网格设计，既可以直接固定在碳纤维机臂的安装座上，也可以配合减震胶垫挂载在机身中心板的动力分配区域，不需要额外设计转接支架。数模里标注的整机长度约180mm，宽度72mm，总高度42mm，这个尺寸在200A级别的高压电调里控制得相当紧凑，要知道同功率等级的早期电调产品，体积普遍要大出三分之一，对于寸土寸金的多旋翼机身布局来说，更小的安装占位意味着可以给电池、载荷留出更多的布置空间，也能优化整机的重心分布。

　　从功能适配的角度看，这款控制器的硬件设计完全是针对大拉力旋翼系统调校的，支持12到24S的宽电压输入范围，覆盖了目前主流的高压锂电动力平台，不管是6轴12桨的载人eVTOL验证机，还是大载重的工业级物流无人机，都可以通过并联或者单装的方式匹配动力输出。数模里可以看到功率输出端采用了三个大电流防水航插，直接对应无刷电机的三相接线，不需要用户自行做接线防水处理，输入端的动力线预留了足够的弯折半径，装配时可以直接连接到高压配电板，不用额外调整走线角度。信号端的接插件采用防反插设计，支持常规的PWM信号输入，也兼容主流的无人机飞控CAN总线通讯协议，可以实时回传电流、电压、温度等运行参数，方便飞控系统做动力冗余监控。

　　实际做结构干涉检查的时候会发现，这款电调的外壳边角都做了R3的圆角处理，没有尖锐的突出结构，装配时不会刮伤碳纤维板或者走线，鳍片的边缘也做了钝化处理，现场安装调试的时候不会划伤操作人员。壳体侧面印有清晰的型号标识与参数标注，即使在装机完成后，也能从侧面直接看到设备型号，方便后期维护时的设备核对。内部的功率管直接贴装在铝壳的内底面，导热路径非常短，没有额外的导热转接层，这种设计可以把功率器件产生的热量快速传导到外壳散热鳍片上，持续大电流输出时的壳体温度可以控制在安全范围内，不会出现局部过热导致的功率降额。

　　针对载人飞行的应用场景，这款控制器的硬件设计做了多重冗余考量，数模里可以看到内部的电流采样电路采用双路冗余设计，信号处理单元也做了独立的供电隔离，即使单路采样出现异常，也不会触发动力中断。外壳的密封结构可以承受1米水深30分钟的浸泡，完全满足低空飞行时的突发降雨、迫降水面等极端工况的防护要求。和同级别其他电调的数模做对比会发现，这款产品的安装孔位公差控制在±0.1mm以内，和标准的工业级安装座完全匹配，不需要做二次修配，装配效率可以提升不少。

　　在做动力系统匹配的时候，这款电调可以支持最大200A的持续电流输出，短时峰值电流可以到250A，完全匹配单轴最大50kg拉力的无刷电机，配合24S高压锂电，单套动力系统的拉力冗余可以达到2.5倍以上，满足载人飞行器的安全冗余要求。对于工业级无人机的结构设计人员来说，拿到这个三维数模之后，只需要核对安装孔位、散热空间、走线半径三个核心要素，就可以直接把它整合到整机的数字样机里，不需要反复调整机身结构来适配控制器的尺寸，这也是成熟工业级动力产品的设计优势——所有的安装边界、接口尺寸都做了标准化设计，不需要用户做额外的定制化修改。
