直角弯通多接口金属管路结构设计

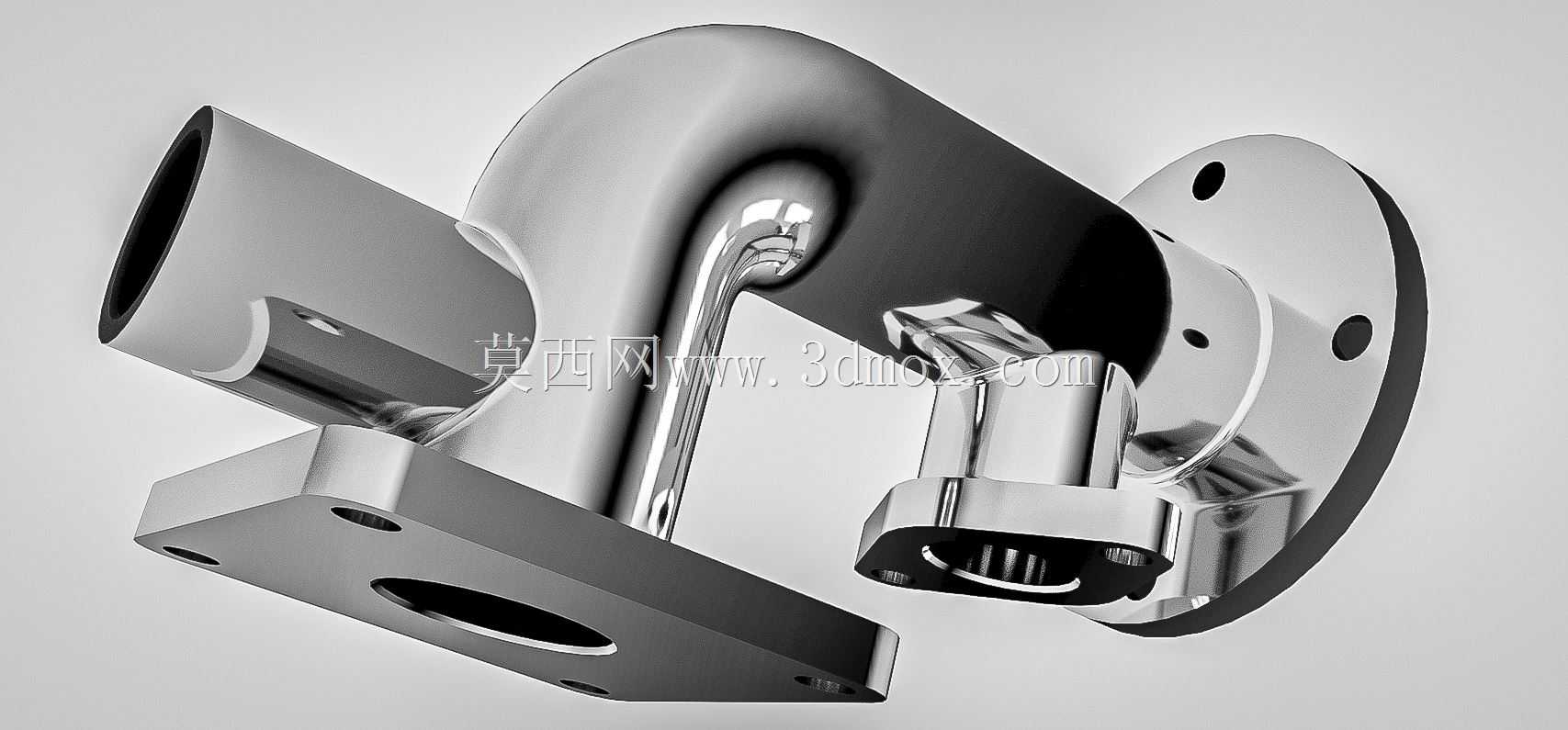

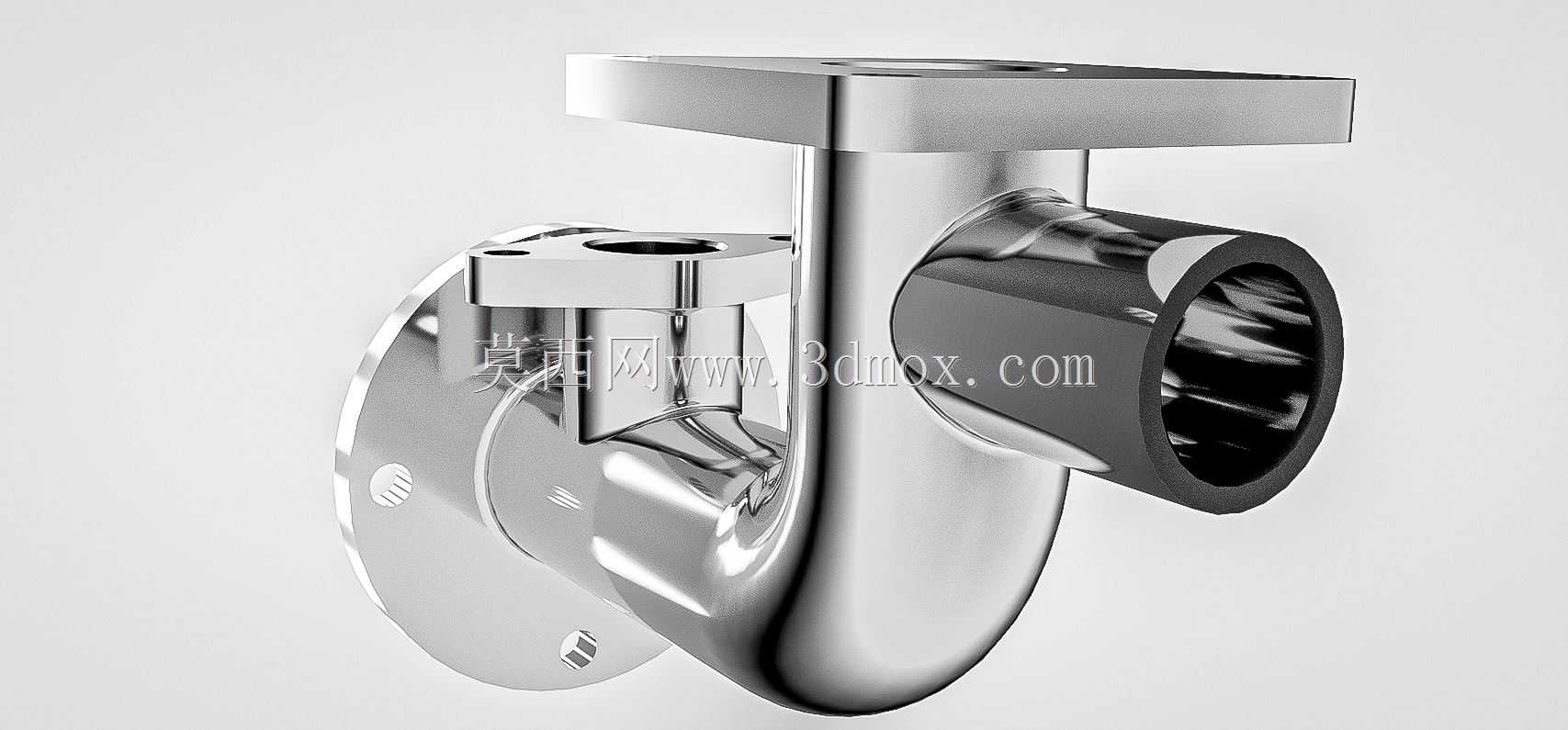

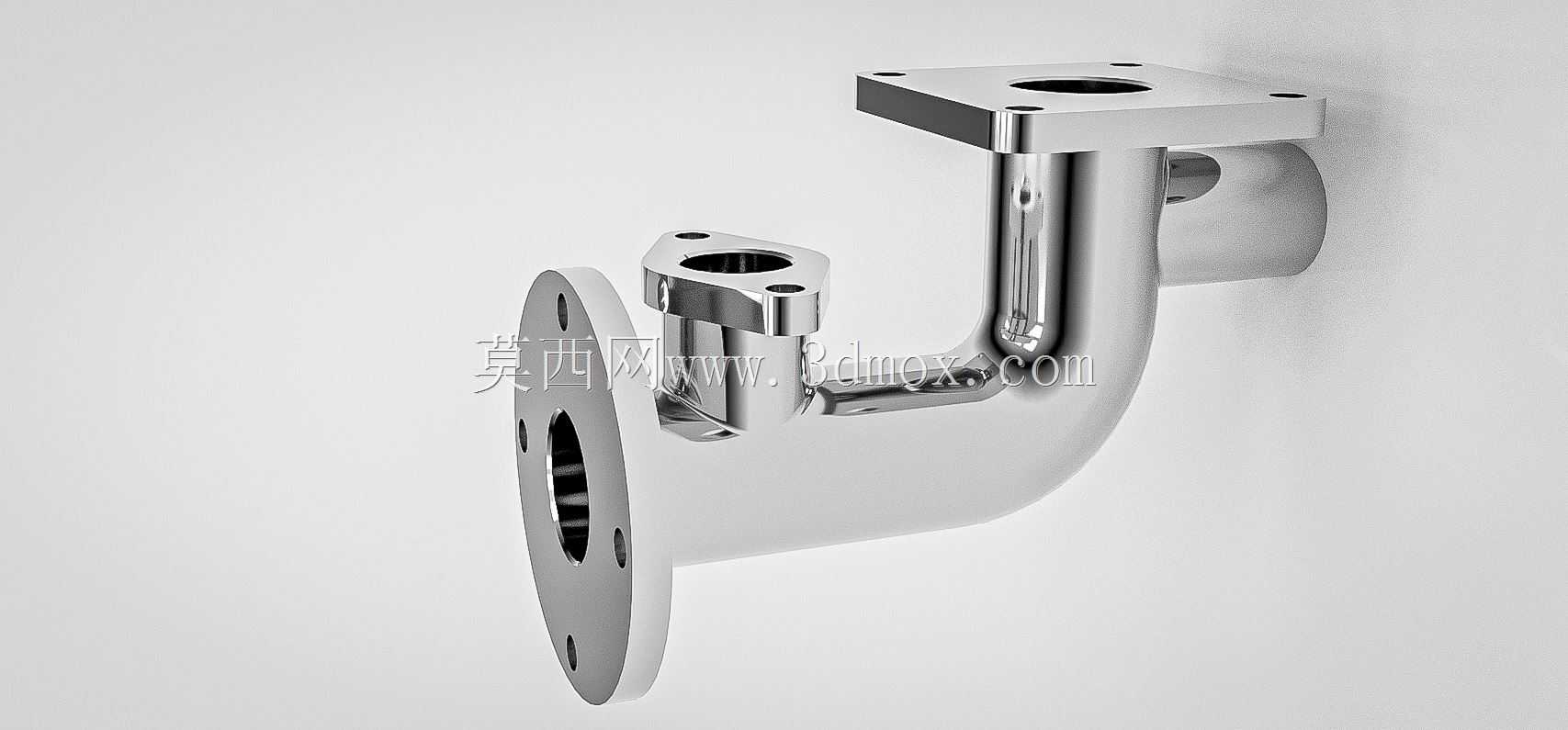

　　这款直角弯通管路构件，主要面向小空间内的流体管路转向布设场景，常见于小型液压站阀组周边管路排布、实验台流体输送支路、紧凑型设备内部气路转向连接等工况，解决直管路无法适配垂直墙面安装、多支路分流转向的实际布设难题。从结构设计来看，主体采用90度直角弯转的流道构型，流道内壁做了圆弧过渡处理，避免直角转折造成的流体压损骤增，同时减少介质内杂质在转角处的淤积风险，适配洁净流体、低压液压油、压缩空气等多种介质的输送需求。构件共设置三处连接接口，其中背部为方形法兰安装面，通过四个均布的安装孔可直接固定在墙面或设备立板上，安装面与贴合面之间预留了密封槽安装位，装配时可嵌入O型密封圈实现端面静密封，避免连接位置出现渗漏；侧端为圆形法兰连接端，

　　法兰盘上沿圆周均布多个螺栓过孔，可与同规格的管路法兰通过螺栓紧固连接，法兰端面同样做了密封面精加工处理，粗糙度满足中低压管路的密封要求；弯管上部设置了一处小型凸台接口，该接口可作为测压点接入压力表，也可作为支路引出接口连接小直径引流管，满足多支路分流或者工况参数监测的需求。设计过程中充分考虑了安装边界的限制，整体外轮廓的转角位置做了小圆角处理，避免安装过程中尖锐边角划伤操作人员，同时各接口的安装操作空间做了预留，方形法兰的螺栓孔位置与侧端法兰、上部凸台的位置完全错开，紧固螺栓时扳手不会与其他结构产生干涉，无需额外定制特殊工装即可完成现场装配。从材质适配角度，该构型可采用304不锈钢、碳钢镀铬等金属材质加工，

　　表面抛光处理后既可以提升耐腐蚀性能，也能满足有洁净要求的生产场景使用需求，流道的通径尺寸经过流量校核，在额定工作压力下可以满足支路管路的流量输送要求，不会因为弯转结构造成输送效率的大幅下降。在实际布设场景中，这类弯通管路可以大幅减少管路连接件的使用数量，替代传统“直角接头+多段短管+法兰片”的拼接方案，减少管路的渗漏点，同时整体结构的刚性更好，在设备运行产生振动的工况下，不会像拼接管路那样容易出现接头松动的问题，降低日常运维的检修频次。结构建模过程中，各连接接口的尺寸公差按照管路连接件的通用公差要求设定，法兰盘的螺栓孔位置度、密封面的平面度都满足常规管路装配的精度要求，不需要二次加工即可直接适配标准规格的连接配件，安装时只需要按照对应法兰的紧固顺序逐步拧紧螺栓，即可完成可靠连接。
