焊接测量作业用PCB弹性支撑固定件

　　在电路板返修、小批量样板焊接以及电路板尺寸形位公差测量的作业场景中，这类弹性支撑固定件的使用频率极高，很多一线结构工程师和电子装联技工都接触过类似结构，它的核心作用是在不损伤PCB基材、不遮挡焊接或测量点位的前提下，给电路板提供稳定的可调节支撑，替代传统的高温胶带粘贴、重物压持等粗放固定方式。

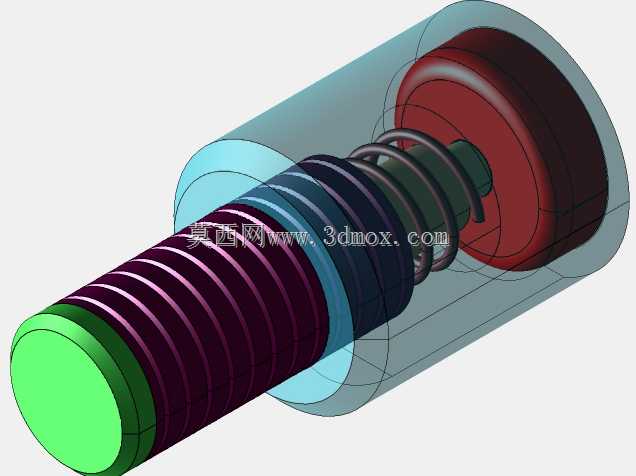

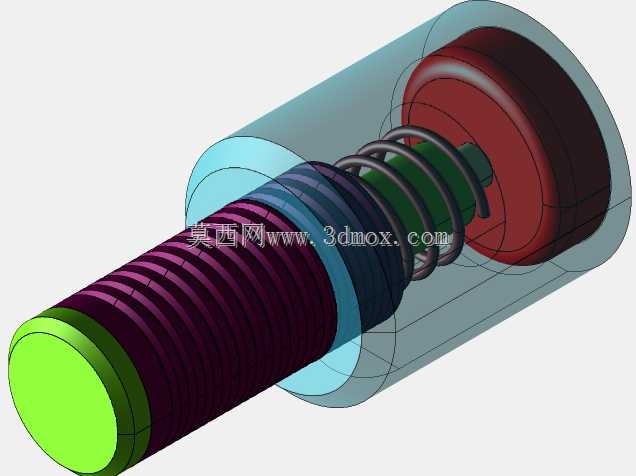

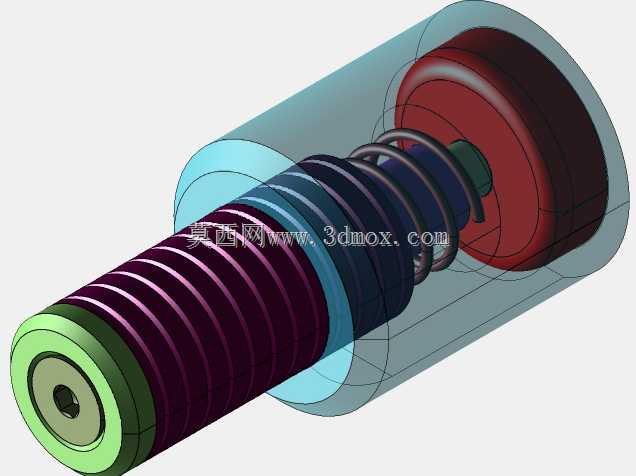

　　从结构组成来看，这款支撑件采用了螺纹调节加弹簧预紧的组合结构，外部的螺纹段可以根据作业台的安装孔位或者治具的固定孔深度，灵活调整支撑件的整体伸出高度，适配不同厚度、不同摆放高度的电路板作业需求；内部的压缩弹簧提供了恒定的预紧力，当支撑头接触PCB板面时，弹簧会根据接触压力自适应压缩，既保证支撑力足够稳定，不会因为作业中的轻微触碰导致电路板移位，又不会因为支撑力过大顶伤PCB表面的阻焊层或者细小贴片元件。支撑件的接触端采用了大直径的平头设计，接触面积比普通的顶针更大，压强更低，即使是厚度较薄的柔性PCB或者边缘布有细密走线的硬板，也不会出现顶穿、顶伤线路的问题。

　　设计这类支撑件的时候，首先要考虑的是作业场景的兼容性，焊接作业时周边会有烙铁带来的局部高温，偶尔还会溅落少量焊锡渣，所以支撑件的外露接触部分需要耐受一定的瞬时高温，不会因为焊锡滴落就出现熔融变形；测量作业尤其是影像测量仪上使用时，支撑件的外轮廓不能有过大的反光面，避免干扰光学测量的取像精度，同时支撑件的自身同轴度要控制在合理范围内，螺纹调节过程中不能出现明显的径向晃动，否则会导致支撑平面倾斜，影响电路板摆放的水平度。

　　安装边界方面，这款支撑件的外螺纹采用了通用的细牙螺纹规格，可以直接适配市面上大部分通用治具的标准安装孔，不需要额外加工定制转接套；整体的最大外径控制在较小范围内，多个支撑件组合使用时，相邻支撑件的最小间距可以压缩到十毫米级别，能够适配尺寸极小的PCB样板固定需求；支撑件的总行程覆盖了常规电路板作业的高度调节范围，从最低的贴板支撑到最高的架空支撑都能覆盖，架空状态下可以给电路板背面的元件预留足够的避让空间，焊接双面PCB的时候不需要额外垫高，就能完成背面元件的焊接作业，不会出现背面元件被压歪、压掉的问题。

　　实际使用中，这类支撑件通常是成组配置，根据PCB的外形尺寸和重量分布，在电路板的边角、元件较少的位置布置3到4个支撑点，通过螺纹调整每个支撑点的高度，让PCB保持水平状态，弹簧的预紧力可以抵消焊接过程中电路板因为受热产生的轻微翘曲，保证焊接面的平整，减少虚焊、桥接等焊接缺陷；在进行电路板平面度测量、焊盘高度测量的时候，稳定的弹性支撑可以避免硬接触导致的电路板变形，让测量数据更贴近电路板的自由状态尺寸，减少装夹带来的测量误差。和固定式的支撑柱相比，这种带弹簧预紧的螺纹调节支撑，不需要根据每款PCB的厚度专门定制支撑高度，调整效率更高，适配的电路板尺寸范围更广，在多品种小批量的电子试制车间、实验室测量场景下，能够大幅减少工装准备的时间，不需要为每款样板单独制作专用的固定治具。
