PEC11S增量式旋转编码器结构设计

　　做消费类电子、小型工控面板的结构设计时，这类增量式旋转编码器是绕不开的人机交互核心部件，很多刚入行的工程师容易把它和普通电位器搞混，实际上二者的功能逻辑、安装适配、信号输出逻辑完全不同，普通电位器是模拟量输出，旋转有行程限位，而这类PEC11S结构的编码器是脉冲数字信号输出，可360度无限位旋转，还自带按压开关功能，在参数调节、菜单切换的场景里操作效率比普通按键高很多。

　　从实际应用场景来看，这类编码器的适配范围极广，车载影音的音量调节旋钮、对讲机的信道切换旋钮、小型工控面板的参数调节旋钮、家用音响的功能选择旋钮、医疗小型设备的参数设置旋钮，甚至很多高端机械键盘的音量调节旋钮，用的都是这个尺寸规格的编码器，核心原因是它的操作阻尼感适中，旋转定位清晰，每一格的转动反馈明确，用户调节参数时不需要盯着屏幕也能靠手感判断调节幅度，比触摸滑动、按键加减的交互逻辑更符合盲操作的使用习惯。

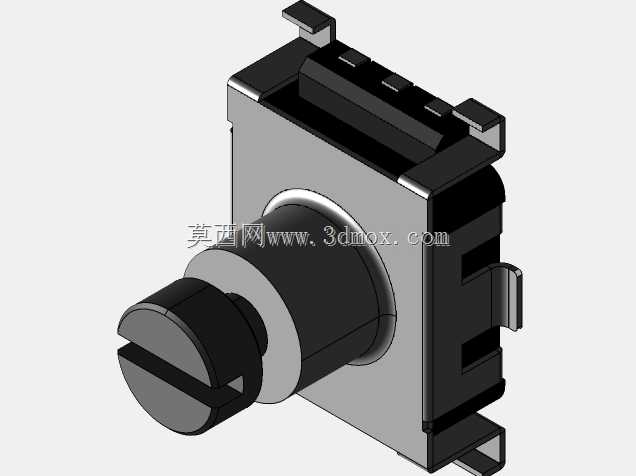

　　从功能特性上拆解，这个结构的编码器分为几个核心功能模块：前端的旋钮安装轴是一字槽结构，适配市面上绝大多数标准的塑料旋钮、金属旋钮，轴径的公差控制在h7级别，和旋钮内孔的配合间隙控制在0.05mm以内，避免旋钮安装后出现晃动、偏心的问题；轴身的定位台阶是安装限位的核心结构，装配时面板贴紧这个台阶面，就能保证旋钮突出面板的高度一致，不会出现高低不平的装配误差；中部的定位弹片结构是手感来源，每旋转15度就会有一个清晰的档位卡点，对应的脉冲输出是20个脉冲每圈，部分衍生型号是30个脉冲每圈，能适配不同调节精度的需求；尾部的按压开关结构是独立的功能通道，垂直按压轴杆就能触发开关信号，一般用来做确认功能、静音功能，不需要额外在面板上布置确认按键，能大幅节省面板的布局空间；侧面的四个定位卡扣是PCB安装的核心结构，插装到PCB对应的开孔后，卡扣会自动卡紧PCB板面，不需要额外打螺丝固定，波峰焊的时候不会出现浮高、偏移的问题，适合批量自动化生产。

　　从设计思路上来说，这个编码器的结构完全是为批量生产、快速装配优化的，整体外壳采用阻燃PBT材质，耐焊接高温，过波峰焊的时候不会出现外壳变形、卡扣失效的问题；内部的接触刷采用镀金磷青铜材质，耐磨性能好，旋转寿命能达到3万次以上，完全满足消费类电子的使用寿命要求；引脚采用标准的2.54mm间距直插设计，和通用PCB的孔位兼容，不需要做特殊的封装设计，硬件工程师画原理图、PCB的时候可以直接调用标准封装，能大幅缩短研发周期。

　　外形尺寸和安装边界是结构选型时最需要关注的点，这个规格的编码器本体宽度是11mm，属于小体积编码器，面板开孔只需要开直径7mm的圆孔就能穿过轴身，PCB上的占用面积只有12mm*12mm，在布局非常紧凑的手持设备、小型面板上也能轻松放下；安装时需要注意轴的突出长度，常规型号的轴长是15mm，适配厚度1-3mm的面板，如果面板厚度超过3mm，需要选加长轴的型号，避免旋钮安装后出现卡滞、按不动的问题；焊接时的引脚温度不能超过260度，焊接时间控制在3秒以内，避免高温传导到内部损坏接触弹片和开关结构；装配旋钮的时候不能用太大的力敲击轴端，不然会把内部的定位结构砸坏，导致旋转无手感、开关失效。

　　很多工程师在选型时容易忽略的是旋转扭矩参数，这个规格的编码器常规旋转扭矩是10-20mN·m，阻尼感适中，如果是车载、工业场景用，可以选扭矩稍大的型号，避免车辆震动、设备震动导致旋钮自行转动偏移参数，如果是便携消费类电子，可以选扭矩稍小的型号，操作起来更轻便。另外要注意的是，这类编码器是开路输出，接线的时候需要加上拉电阻，不然会出现脉冲信号丢步、识别不准的问题，结构设计的时候还要在编码器周围预留1mm以上的间隙，不要和周边的电容、电阻等元器件干涉，尤其是按压行程的方向，要预留0.5mm的按压活动空间，避免PCB变形顶住编码器导致按压开关常触发。
