TCL50英寸P615系列液晶电视结构参考模型

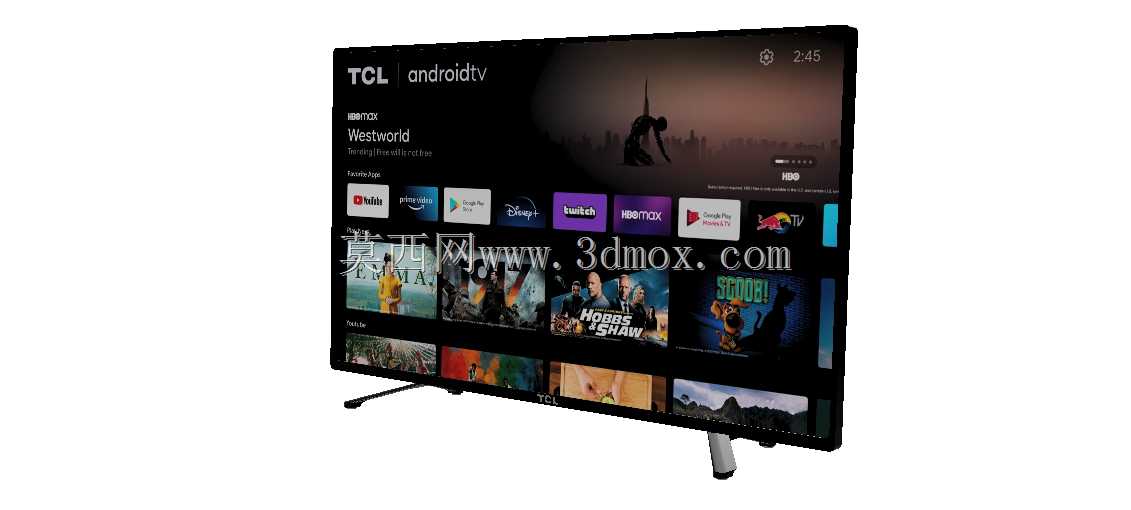

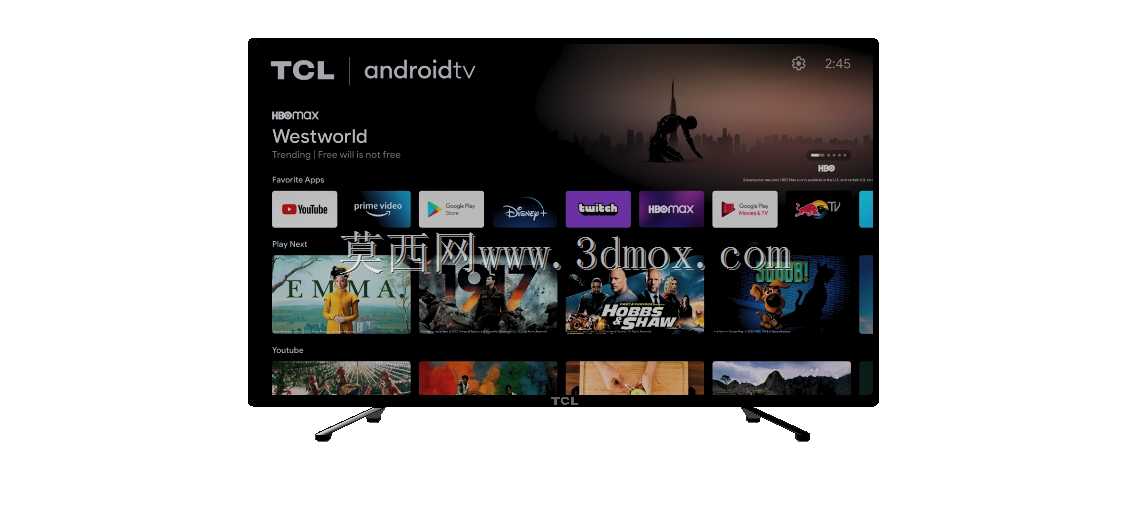

　　做家居配套结构设计、商用显示点位布置的工程师，经常会遇到需要匹配电视安装尺寸的场景，不管是定制客厅电视柜、嵌入式电视背景墙，还是会议室壁挂显示支架、展厅多媒体展台，都需要精准的电视外形与安装参数作为设计依据，避免后期安装出现干涉、孔位不匹配、预留空间不足的问题。这款50英寸智能液晶电视的三维结构模型，就是针对这类配套设计需求搭建的参考基准，还原了整机的真实外形轮廓、接口排布、底座安装结构与壁挂孔位参数，能直接导入装配环境做干涉检查、空间校核使用。从实际使用场景来看，这款电视属于家用主流的安卓智能电视品类，同时也可用于小型会议室、门店展示区的显示终端，日常承担影音播放、屏幕投屏、信号展示的功能，整机采用窄边框设计，屏幕占比高，

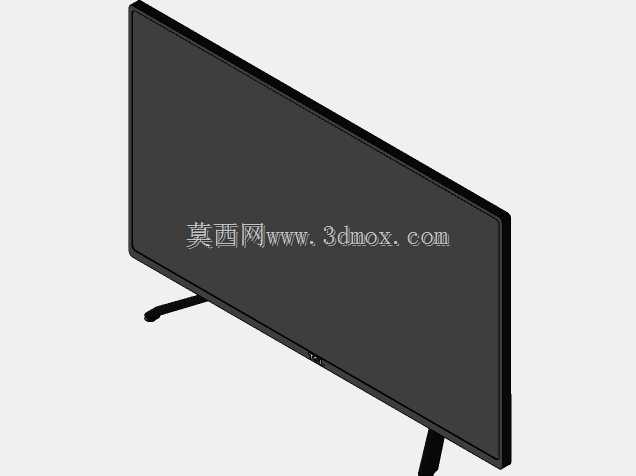

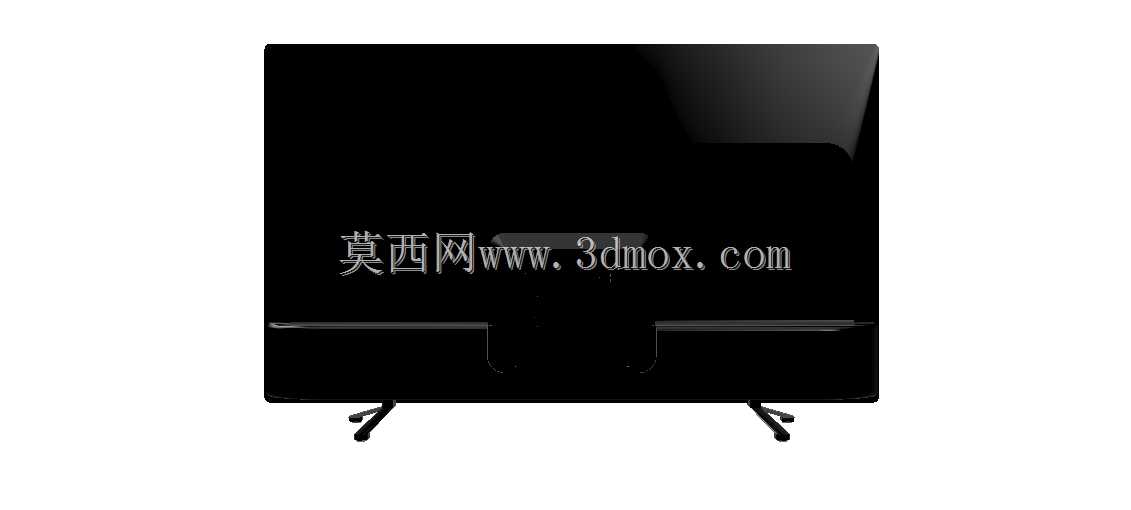

　　底部搭配两个分体式支撑脚，也支持标准VESA壁挂安装，适配不同的安装场景需求。建模过程中优先还原了工程设计最关注的安装边界参数，整机的长宽厚尺寸按照实物1:1还原，屏幕显示区域的边框宽度、底部下边框的厚度、背部的凸起结构都做了精准复刻，尤其是背部的VESA壁挂孔位，严格按照200x200mm的标准孔距制作，孔位的深度、周边的避让空间都做了还原，方便工程师直接匹配通用壁挂支架的安装尺寸，不用反复核对实物参数。做嵌入式安装设计的时候，可以直接用这个模型校核背景墙预留凹槽的尺寸，确认电视嵌入后屏幕与墙面的齐平度，预留足够的散热空间与接线空间，避免凹槽尺寸过小导致电视无法装入，或者预留空间过大出现缝隙影响美观。如果是设计落地电视柜，

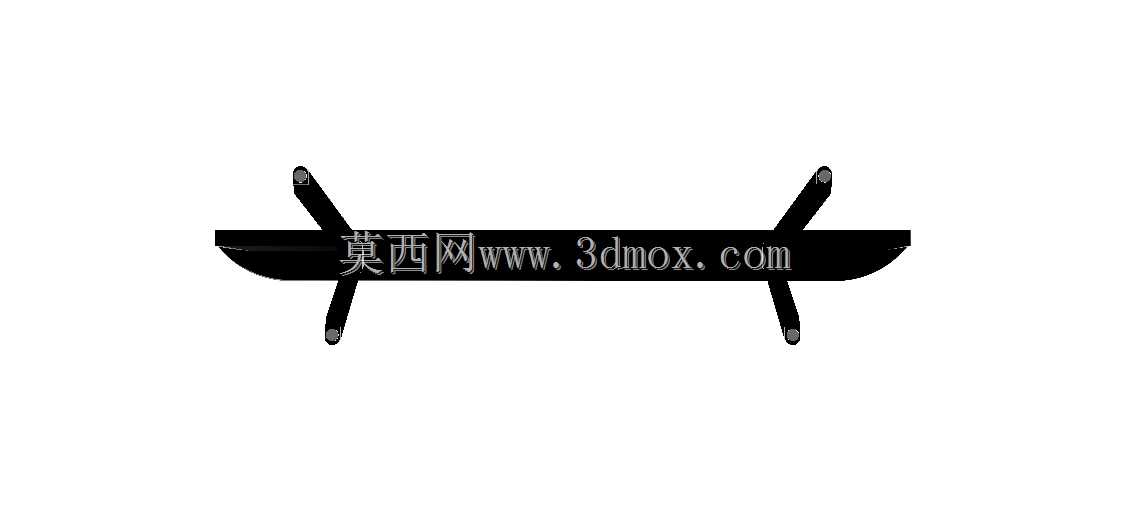

　　也可以用这个模型确认电视放置后的重心位置，匹配电视柜的台面深度，避免电视放置后出现前倾风险，同时可以校核电视柜走线孔的位置，对应电视背部的接口位置预留走线通道，让电源线、HDMI线、网线等线材可以顺畅隐藏，不会出现线材外露、弯折角度过大影响使用寿命的问题。模型也还原了电视背部的接口排布位置，包括HDMI接口、USB接口、网线接口、音频接口的具体位置与间距，做配套的壁挂支架、嵌入式柜体的时候，可以提前预留接口的操作空间，避免安装后接口被支架或者柜体挡住，无法插拔线材。底部的分体式支撑脚结构也做了完整还原，支撑脚的安装孔位、接触台面的脚垫位置、支撑脚的外扩尺寸都和实物一致，设计电视柜的时候可以对应支撑脚的位置做加强结构，

　　避免台面局部受力过大出现变形，同时也可以确认支撑脚不会和电视柜上的其他摆件、音响设备产生位置干涉。很多工程师做家居配套设计的时候，往往只能拿到产品的平面尺寸图，无法直观看到背部的凸起结构、接口位置、安装孔位的空间关系，很容易出现设计完成后安装干涉的问题，比如壁挂支架的固定件挡住了HDMI接口，或者嵌入式预留的深度不够，电视背部的凸起结构顶住墙面无法贴平，这类问题到现场安装的时候才发现，整改成本非常高，用三维模型做前期的装配校核，就能提前规避这类问题。这个模型在搭建的时候，简化了内部的电路板、背光模组等非外观、非安装结构，只保留了对配套设计有用的外形轮廓、安装孔位、接口位置、支撑结构，模型体量轻便，导入各类三维设计软件都能流畅运行，不会出现卡顿、特征丢失的问题，不管是做整体家居装配、商用展示方案设计，还是定制专用的电视支架、移动推车，都可以直接调用这个模型作为参考基准，减少现场测量的工作量，提升设计效率与准确率。另外在做展厅多媒体点位设计的时候，也可以用这个模型模拟电视安装后的观看视角，确认屏幕高度、倾斜角度是否符合观看需求，匹配观看距离调整安装位置，避免安装完成后出现观看角度不佳、屏幕反光的问题。针对壁挂安装的场景，模型也还原了电视背部的走线槽位置，方便工程师设计壁挂支架的时候，预留走线的空间，让线材可以顺着支架隐藏，提升安装后的美观度。
