嵌入式QR MX-86二维码识读扫描设备

　　这款嵌入式二维码扫描模组的设计完全贴合86型标准底盒的安装规范，这也是其型号中86标识的核心来源，做过弱电施工、门禁系统集成的工程师都清楚，86型底盒是国内建筑电气、弱电终端最通用的预埋安装载体，长宽均为86mm的标准安装边界，让这款扫描模组可以直接替换传统的门禁刷卡面板、出门按钮面板，不需要在墙面、闸机立面额外开孔扩孔，不管是老旧小区门禁改造、写字楼访客通道升级，还是园区闸机的身份核验模块加装，都能直接适配现有预埋点位，大幅降低现场施工的改造成本与安装工时。从实际应用场景来看，这类嵌入式扫描模组的覆盖范围极广，除了常见的小区门禁二维码开门、写字楼访客系统扫码核验，还广泛用在自助终端的扫码支付模块、景区闸机的电子门票验票、

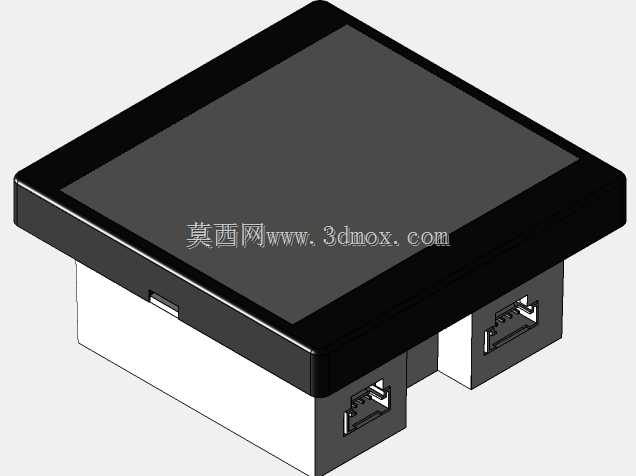

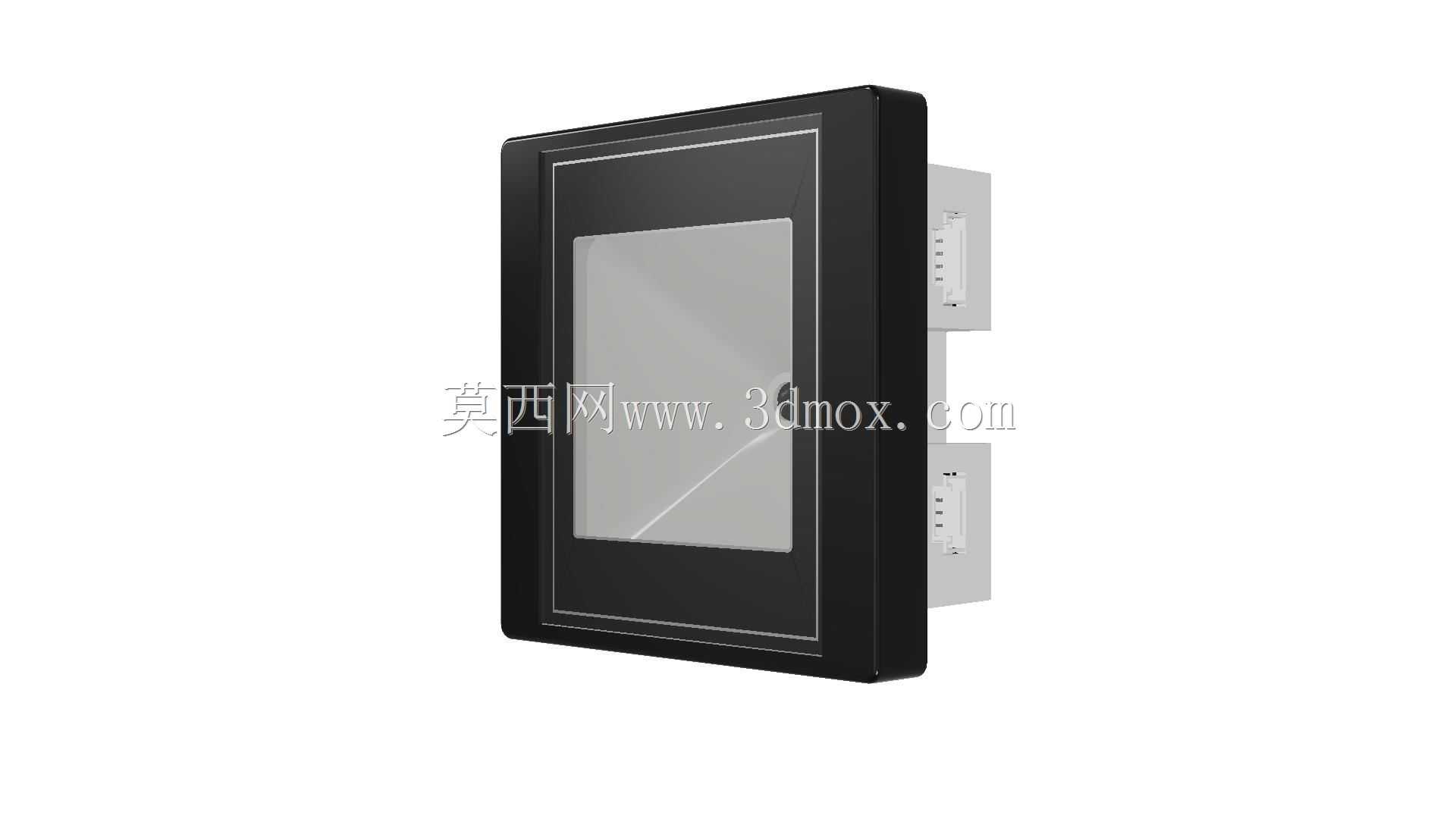

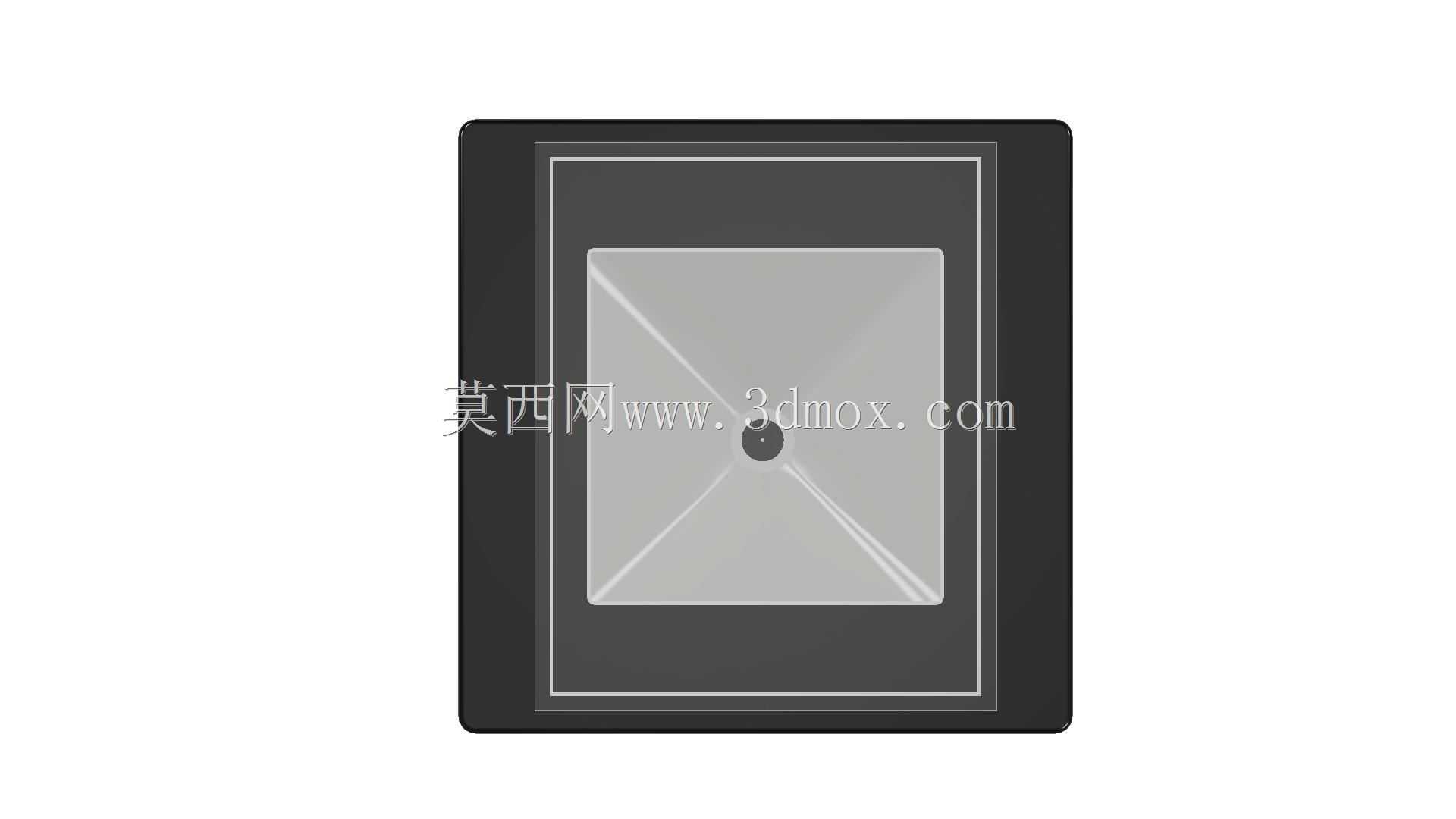

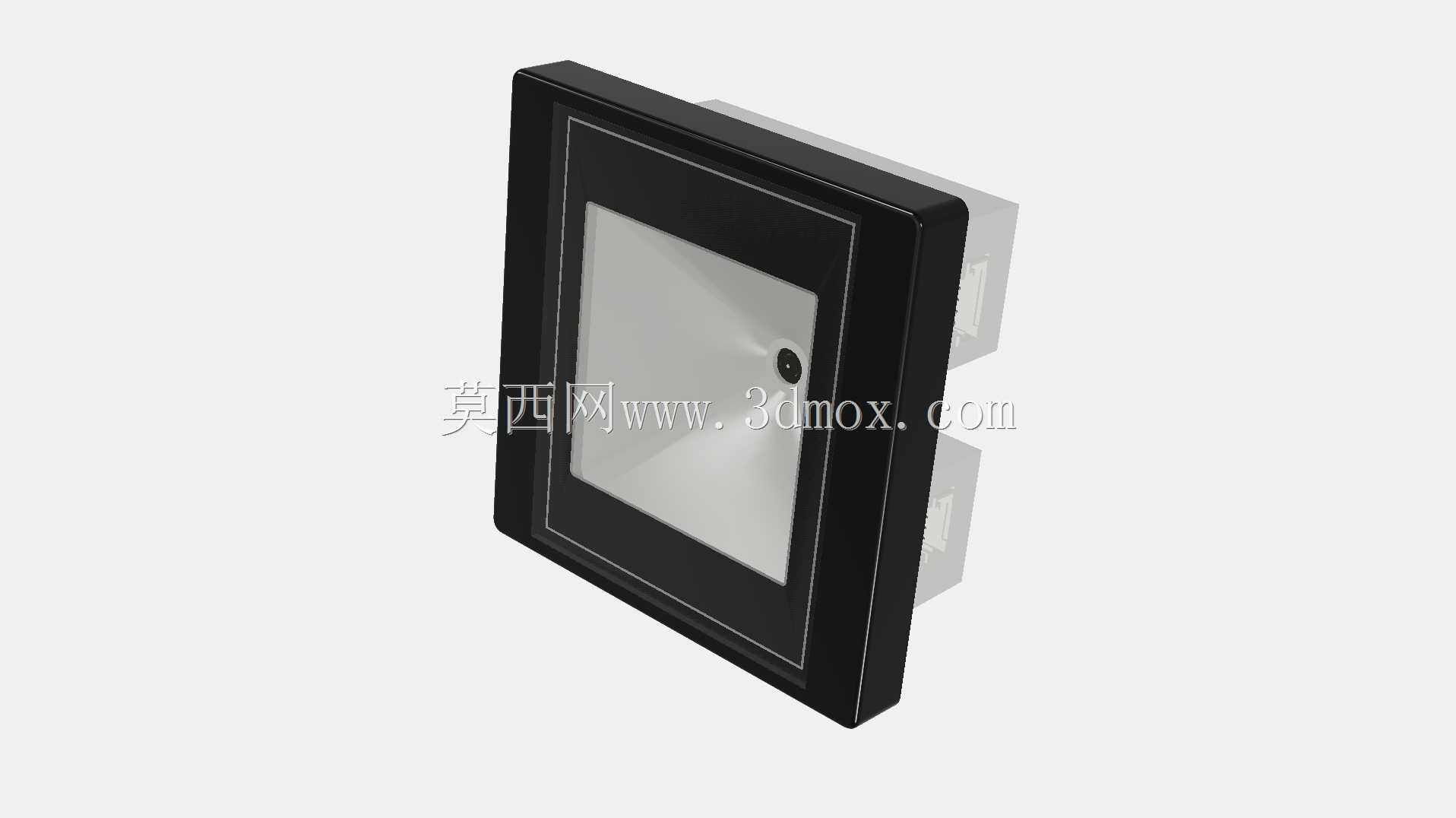

　　医院自助机的医保电子凭证识读、快递柜的取件码扫描，甚至部分工业产线的工位工单扫码、仓储通道的物料条码核验也会选用同规格的嵌入式模组，核心原因就是86型的安装尺寸通用性极强，不需要为不同场景重新开模做安装面板，结构适配成本极低。从功能特性上看，这款模组采用方形大视窗的识读窗口设计，识读角度覆盖范围更广，用户不需要刻意将手机屏幕对准中心点位，只要在窗口前方10到30厘米的有效识读距离内，不管是倾斜一定角度的手机付款码、访客动态二维码，还是纸质打印的通行条码，都能快速完成识读，窗口内部集成的补光模块可以在暗光环境下自动触发补光，避免地下车库、夜间通道这类低光照场景下识读失败的问题，模组背部的接插结构采用弱电行业通用的端子接口，支持韦根、RS485、USB等多种通讯协议，不管是对接传统的门禁控制器，还是直连工控机、自助终端主板，都不需要额外做协议转换模块，接线调试的门槛很低。从设计思路上来说，这款模组的外壳采用前装式卡扣加螺丝固定的结构，前面板的黑色边框做了细微的台阶处理，安装完成后前面板与安装面的贴合缝隙可以控制在0.5mm以内，既可以避免灰尘、溅水从缝隙进入模组内部，也能让安装完成后的外观更整洁，没有突兀的凸起；前面板的透明视窗采用耐磨的PC材质，表面做了防刮花硬化处理，应对公共场景下高频使用的摩擦、轻微磕碰都不会出现明显划痕，避免长期使用后视窗模糊影响识读效率；模组内部的识读主板与补光模块做了分层排布，既可以压缩整体的安装深度，

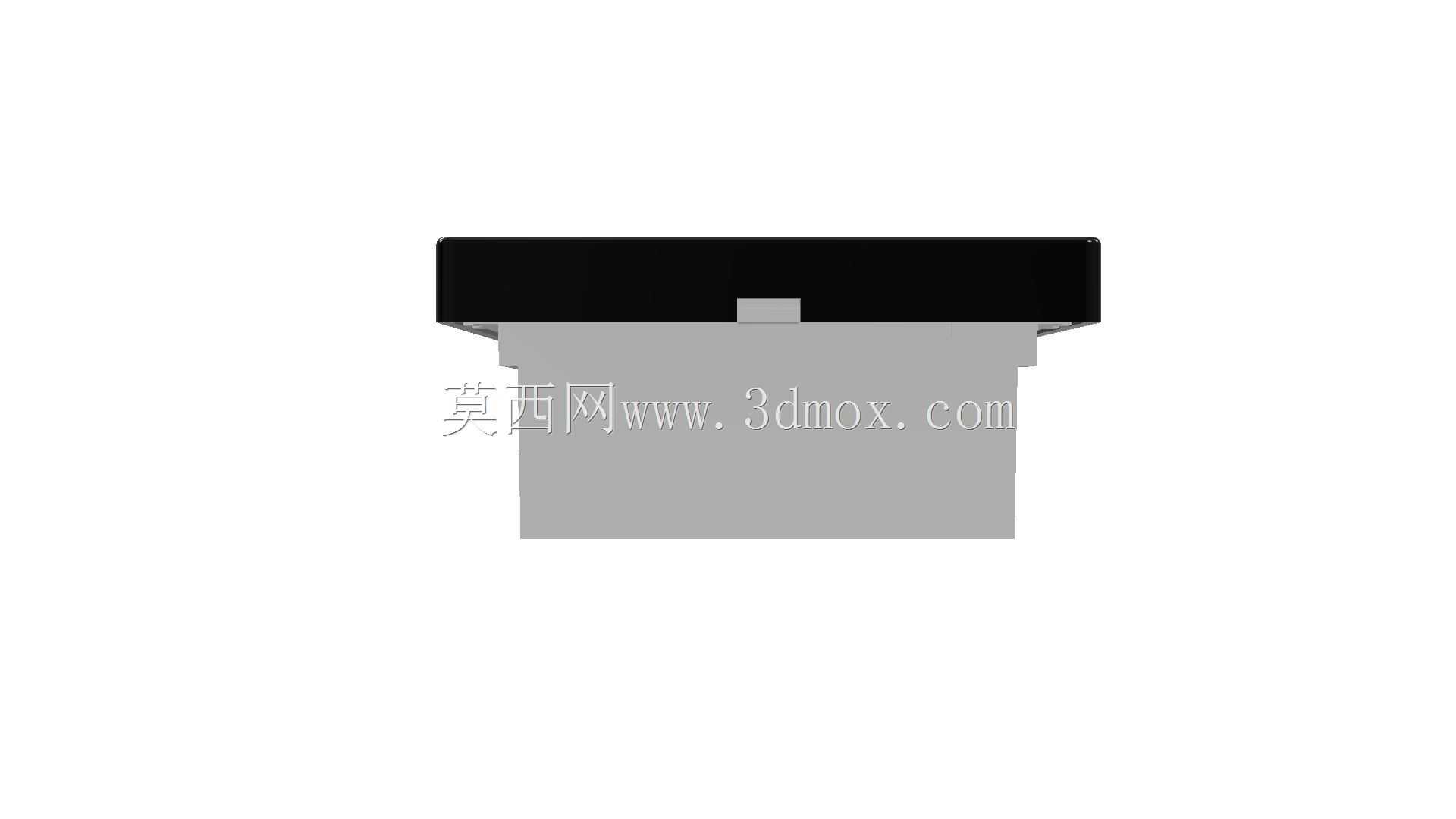

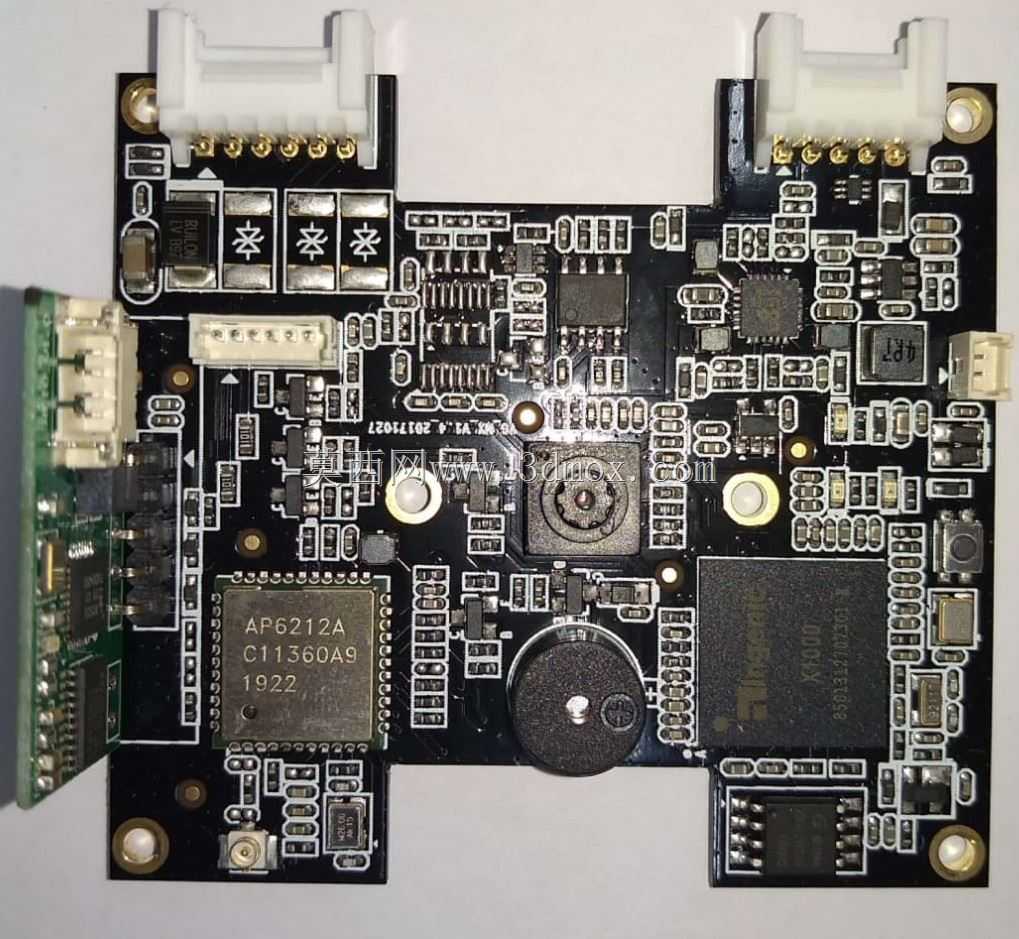

　　让预埋深度较浅的老式86底盒也能顺利装入，也能避免补光模块的热量长期堆积影响主板识读芯片的工作稳定性，毕竟公共场景下的设备往往是7*24小时不间断通电运行，散热结构的合理性直接决定了设备的无故障运行周期。在安装边界的设计上，这款模组的整体外框尺寸严格匹配86底盒的内孔尺寸，安装孔位完全对齐标准86底盒的两个固定螺丝孔位，现场安装时只需要将模组的接线端子与底盒内预留的通讯线、电源线接好，将模组推入底盒对齐孔位拧紧固定螺丝，最后扣上前面板的装饰边框即可完成安装，整个过程不需要特殊的定制安装配件，普通弱电施工人员不需要额外培训就能完成作业；模组背部的出线位置做了下沉式的走线槽，接线完成后多余的线材可以收纳在底盒的空余空间内，

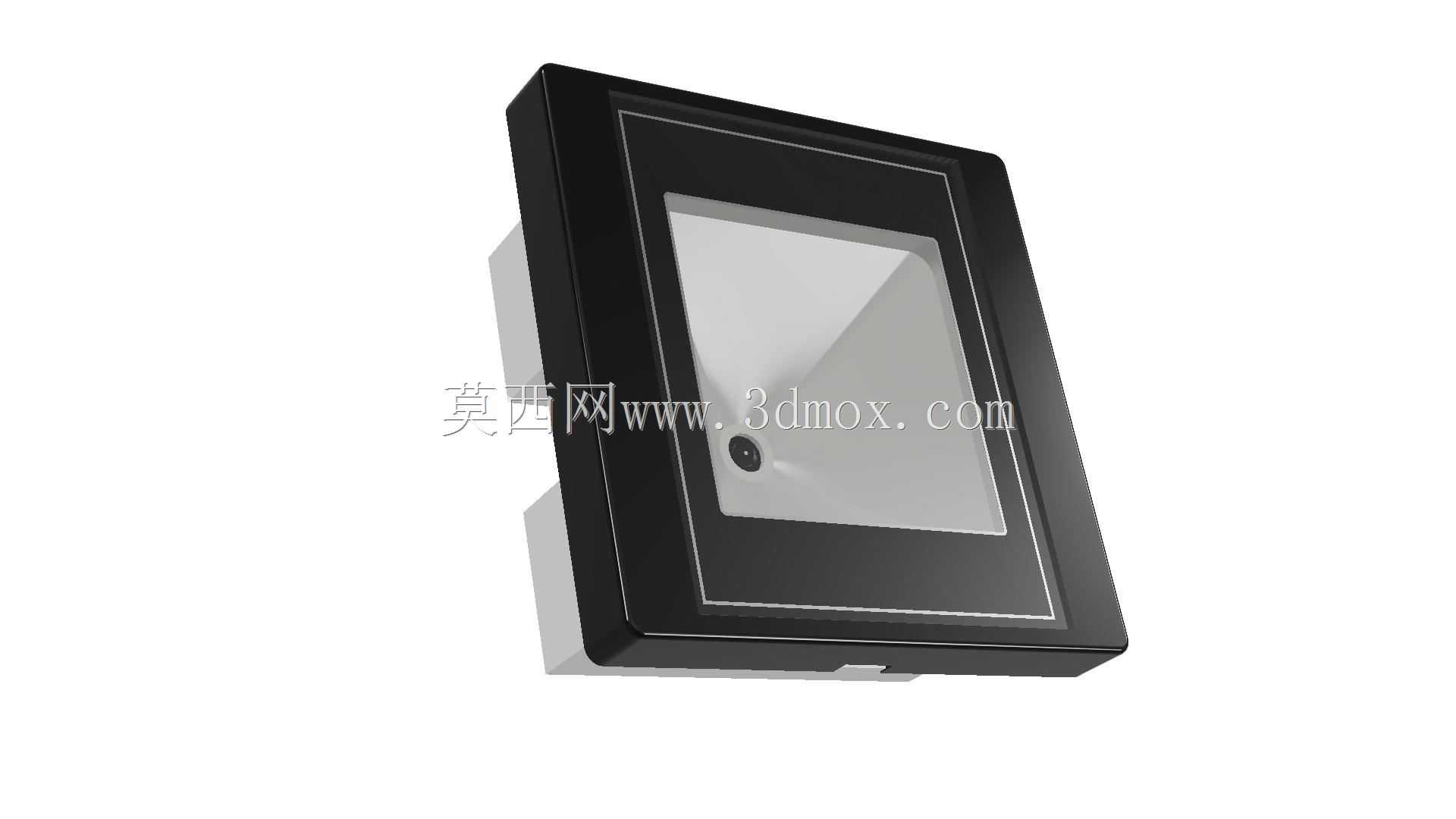

　　不会因为线材挤压导致模组无法完全推入底盒，造成前面板翘起贴合不严的问题。从结构设计的细节来看，这款模组的识读窗口做了内凹的斜面设计，一方面可以避免环境强光直接照射到识读镜头上造成反光干扰，尤其是户外安装的场景下，阳光直射镜头很容易出现识读灵敏度下降的问题，内凹斜面可以遮挡大部分侧方与上方的直射强光；另一方面内凹的结构也能在一定程度上避免人为恶意破坏时直接戳到镜头表面，提升公共场景下的设备抗损能力。不同于手持扫码枪需要人工对准操作，这类嵌入式固定扫码模组的核心设计逻辑就是无感识读，用户只需要将二维码靠近窗口区域就能自动触发识读，不需要额外按动触发按键，这就要求模组的感应触发灵敏度做精准调校，既要避免路过的行人、晃动的物体误触发识读造成无效功耗，也要保证正常的扫码动作可以快速响应，这款模组在感应阈值的设计上做了多场景适配，识读触发的距离可以根据实际安装场景通过后台指令调整，比如用在人员快速通行的闸机上就可以适当拉长触发距离，提升通行效率，用在需要近距离核验的自助终端上就可以缩短触发距离，避免误触发。
