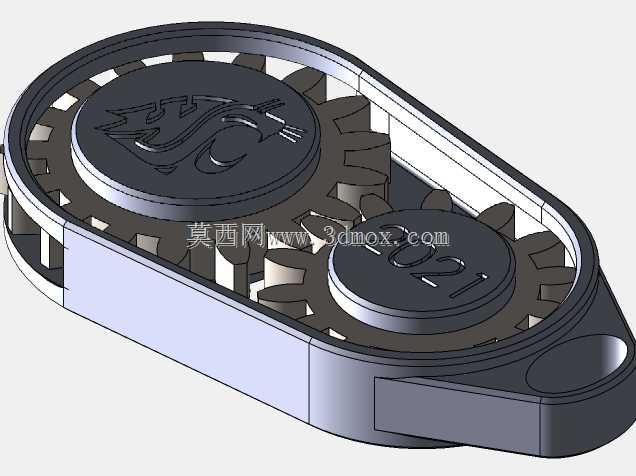

金属3D打印双齿轮传动钥匙挂扣

　　这款双齿轮结构的随身挂扣，最初是为金属粉末床熔融3D打印工艺做的适配设计，选用Ti64钛合金作为成型材料，兼顾随身佩戴的轻量化需求与金属零件的耐用性，日常可作为钥匙挂饰、EDC小配件使用，也能作为机械结构爱好者的收藏小物件。从实际使用场景来看，这类带机械传动结构的随身挂饰，既满足日常挂载钥匙、小型随身工具的实用需求，外露的齿轮啮合结构也具备机械质感的装饰属性，相比普通一体成型的金属挂扣，可活动的齿轮结构能带来互动把玩的体验，适配日常通勤、户外出行等多种场景下的随身挂载需求，挂耳位置的开孔尺寸适配常规的钥匙圈、快挂扣规格，不需要额外做转接配件就能直接使用。设计过程中优先考虑了金属3D打印的工艺约束，整体采用一体化打印的结构设计，

　　两个啮合齿轮与外壳之间预留了符合PBF工艺要求的活动间隙，避免打印过程中粉末烧结粘连导致齿轮无法转动，外壳做了等壁厚的轻量化处理，在保证结构强度的前提下尽可能降低整体重量，避免随身挂载时带来多余的负重。齿轮参数选择上采用了小模数的渐开线齿形，啮合重合度满足手动拨动时的顺滑传动需求，齿顶与外壳内壁的间隙控制在0.2mm左右，既不会出现齿轮径向窜动过大的问题，也能保证打印完成后清粉工序可以顺利将齿间残留的金属粉末清理干净，不需要后续二次拆解加工就能直接实现齿轮的自由转动。外形整体采用长椭圆的流线型轮廓，边缘全部做了R角倒圆处理，避免随身放置时尖锐边角刮蹭衣物或者皮肤，两个齿轮的端面分别做了浮雕纹理设计，既提升了外观辨识度，

　　也没有额外增加零件的打印支撑需求，所有外露面的倾斜角度都满足Ti64材料PBF打印的自支撑角度要求，打印时不需要添加额外的内部支撑，减少后处理的工作量。安装边界方面，整体外轮廓长度控制在常规随身挂扣的适配尺寸范围内，厚度不超过15mm，放在口袋里不会有明显的硌触感，端部的挂耳开孔做了局部加厚处理，保证挂载多把金属钥匙时的结构强度，不会出现长期使用后挂耳断裂的问题。内部的齿轮轴与外壳采用一体化打印的结构，省去了额外装配销轴的工序，轴与齿轮内孔的配合间隙同样适配金属打印的成型精度，打印完成后只需要去除表面残留的粉末、做简单的表面抛光处理，就能实现齿轮的顺畅转动，两个齿轮的传动比经过匹配，拨动其中一个齿轮时另一个可以同步平稳转动，

　　没有卡滞或者传动死点。外壳的侧壁做了局部的镂空设计，既可以直观看到内部的齿轮啮合状态，也能进一步减轻零件重量，同时在打印过程中减少粉末的包裹量，降低打印过程中的热应力变形风险，镂空位置的边缘同样做了倒圆处理，避免清粉或者后续使用时划伤手指。从结构可靠性角度考虑，齿轮的齿根位置做了加强圆角处理，避免手动拨动齿轮时出现断齿的问题，外壳与齿轮轴的连接位置做了局部加厚，保证反复转动齿轮时轴根位置不会出现疲劳断裂，整体结构没有需要装配的分离零件，打印完成后就是完整的可用成品，不需要额外的组装工序，非常适合小批量定制化的金属3D打印生产。
