可调式混凝土配重哑铃浇筑成型模具

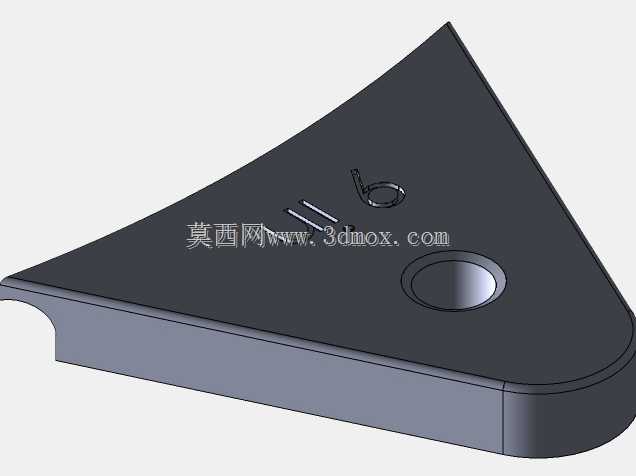

　　这套模具主要面向家用健身器材自制、小型健身器材作坊的混凝土配重件生产场景，解决常规金属哑铃成本高、重量固定无法适配不同训练阶段需求的痛点，可直接用于浇筑混凝土材质的可调式哑铃配重块，无需额外复杂的脱模工装即可完成批量制作。从实际使用场景来看，该模具适配的是居家力量训练、户外简易健身场景的配重需求，浇筑完成的配重块可直接搭配标准哑铃杆使用，用户可根据自身训练强度调整浇筑混凝土的配比，或是在混凝土内部预埋金属配重块来实现单块配重的重量调节，无需更换整套哑铃即可完成训练负荷的升级。模具整体采用直筒式型腔设计，型腔内壁做了拔模斜度处理，拔模角度控制在1.5度，既可以保证混凝土凝固后顺利脱模，不会出现型腔粘黏导致配重块边角缺损的问题，

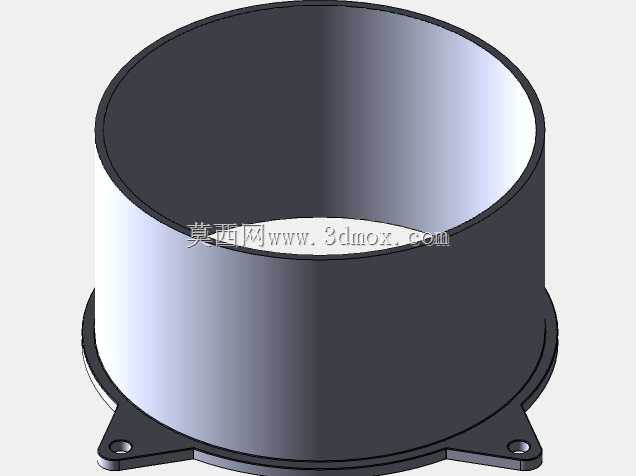

　　也不会因为拔模斜度过大导致配重块出现明显的锥度，影响装配后哑铃杆的同轴度。模具底部设置了带安装孔的法兰边，三个安装孔呈120度均匀分布，安装孔直径适配常规M6的膨胀螺栓或是台钳固定，浇筑前可将模具通过法兰边固定在振动工作台上，振捣混凝土时可以避免模具偏移，保证混凝土内部密实无气孔，成型后的配重块密度均匀，不会出现局部空鼓导致的重量偏差。模具的型腔深度与直径比例经过反复调试，最终确定的比例可以保证浇筑完成的配重块重心与哑铃杆轴线完全重合，不会出现训练时哑铃偏重晃动手腕的问题，底部的定位凸台可以和哑铃杆的限位片完美贴合，装配后配重块不会沿杆体轴向窜动，使用过程中不会出现松动脱落的风险。设计过程中特意规避了常规浇筑模具容易出现的飞边问题，

　　模具的合缝位置设置在法兰边与筒体的衔接处，合缝面做了0.2mm的精磨处理，浇筑时混凝土浆料不会从合缝处溢出，成型后的配重块边缘整齐，无需额外打磨飞边即可直接装配使用。考虑到混凝土凝固过程中会产生微量的膨胀，模具筒体的壁厚设置为5mm，采用刚性足够的材质制作，可以抵消混凝土凝固时的膨胀应力，不会出现模具变形导致型腔失圆的问题，反复使用百余次后型腔的尺寸偏差仍可控制在0.1mm以内，成型的配重块互换性强，同批次浇筑的配重块可以任意互换装配，无需单独修配。模具的顶部开口做了卷边处理，既可以提升筒体的结构强度，也可以避免浇筑时浆料刮蹭操作人员的手部，同时卷边形成的定位台阶可以搭配配套的压盖使用，

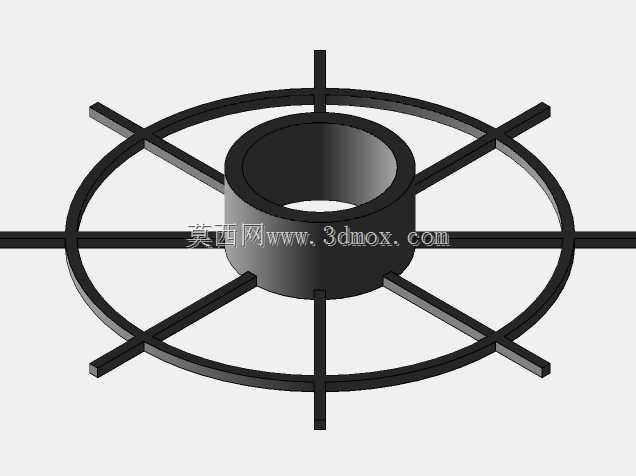

　　浇筑完成后盖上压片可以对混凝土表面进行压平处理，保证配重块端面的平面度，装配后多个配重块叠装时不会出现间隙，整体装配紧实度更高。从安装边界来看，模具整体的最大外径比型腔直径大40mm，底部法兰边的安装孔中心距型腔外壁20mm，固定时只要保证工作台面的平面度误差不超过0.5mm/m，就可以保证模具安装后型腔的垂直度，浇筑出来的配重块端面与轴线垂直度误差不超过0.2mm，完全满足哑铃装配的精度要求。实际使用时，浇筑前只需在型腔内壁均匀涂刷一层废机油作为脱模剂，倒入搅拌均匀的混凝土后放在振动台上振捣30到60秒，待混凝土完全凝固后松开底部的固定螺栓，从模具底部向上轻推即可完成脱模，整个操作过程无需专用工具，单人即可完成整套浇筑、脱模流程，生产效率远高于采用拼接式模具的生产方式。针对不同重量的配重需求，只需更换不同高度的筒体即可，底部的法兰边采用通用化设计，不同高度的筒体都可以和同一款法兰边配合使用，降低了多规格生产时的模具制作成本，小批量生产不同重量规格的哑铃配重时，无需重新制作整套模具，只需更换筒体部分即可快速切换生产规格。
