软弹发射器软管连接滚花耦合接头

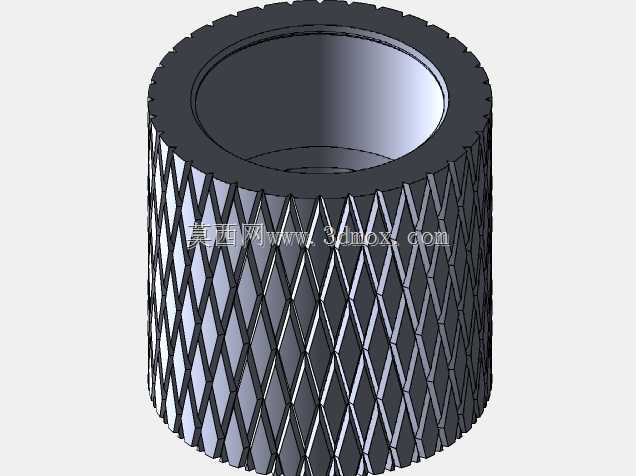

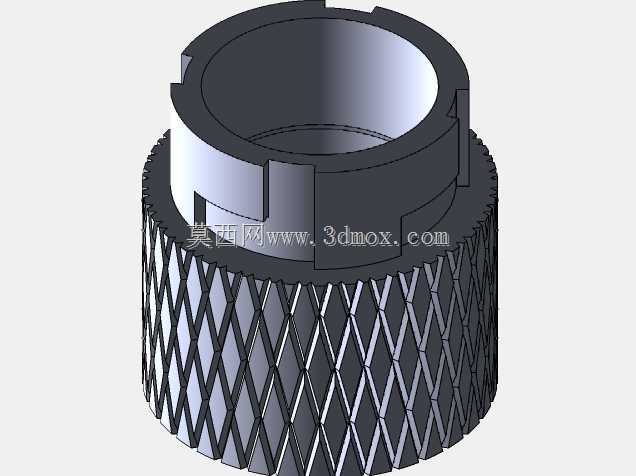

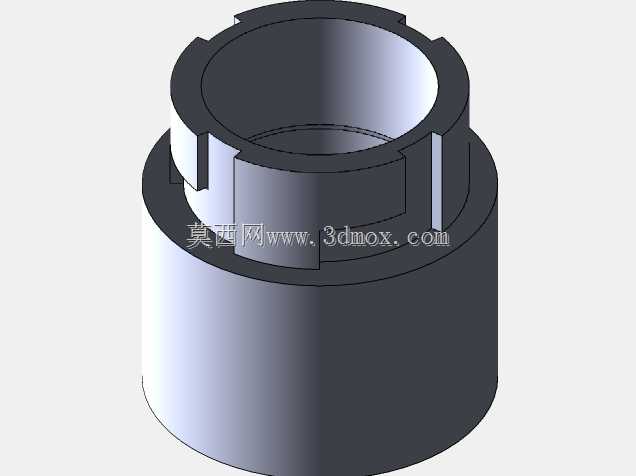

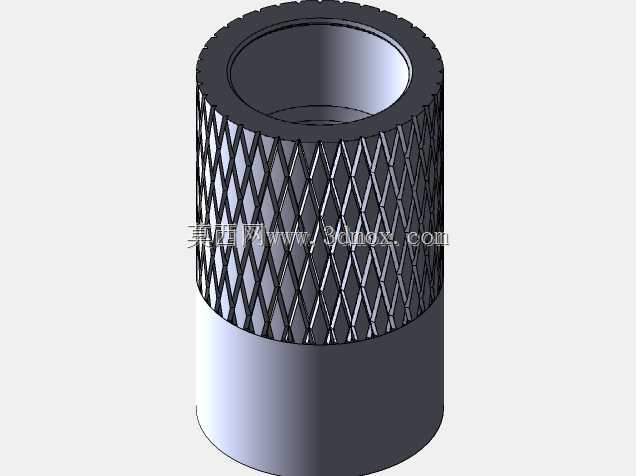

　　该耦合接头主要应用于软弹发射器的外接软管接驳场景，解决发射器与外置供料软管、延长管路之间的快速对接与密封固定需求，在实际使用中可承受管路插拔带来的轴向拉力，同时避免接驳处出现漏气、松脱问题，保障气路传输的稳定性。从结构设计来看，接头整体采用同轴回转体构型，下半部分外圆加工有交叉网纹滚花结构，滚花齿距与深度经过适配调整，既保证徒手拧动时的摩擦力足够，不会出现手滑脱力的情况，又不会因为滚花过于尖锐划伤操作人员手部，滚花区域的轴向长度覆盖了常规手动操作的握持范围，无需借助额外工具即可完成拆装操作。接头上半部分设置有分段式卡槽结构，卡槽的宽度与深度匹配发射器端的对应卡扣凸台，安装时只需将接头对准接口推入后旋转小角度即可完成锁定，

　　无需额外紧固件，拆卸时反向旋转即可拔出，拆装动作可在数秒内完成，适配日常频繁拆装调整的使用需求。接头内部为等径通腔设计，通腔内壁做了顺滑过渡处理，没有突兀的台阶或锐角，不会对管路内传输的物体造成卡滞，通腔的内径尺寸与常用的外接软管内径保持一致，避免通径变化带来的传输阻力波动。接头与软管连接的一端设置有环形防脱凸棱，凸棱的外径略大于软管内径，软管套入后凸棱会嵌入软管内壁形成过盈配合，配合外部的管箍固定即可承受足够的拉脱力，不会在使用过程中出现软管脱落的问题。在安装边界方面，接头的最大外圆尺寸由滚花区域决定，安装时需要预留足够的径向操作空间，保证手指可以握持滚花区域完成旋转锁定动作，轴向安装深度由卡槽的轴向位置决定，

　　安装到位后卡槽与接口卡扣完全贴合，不会出现轴向窜动。设计过程中针对不同版本的迭代调整，主要围绕卡槽的配合公差、滚花的握持手感、通腔的顺滑度三个方向展开，最初版本的卡槽公差偏紧，旋转锁定时需要施加较大的力，后续调整了卡槽的配合间隙，在保证锁定后无旷量的前提下降低了操作力度；早期的滚花采用直纹结构，握持时轴向摩擦力不足，拧动时容易打滑，更换为交叉网纹滚花后各个方向的摩擦力均满足操作需求；初始版本的通腔与端部衔接处有直角台阶，容易卡滞传输物，后续将衔接处改为圆弧过渡，解决了卡滞问题。接头的壁厚经过受力校核，在满足结构强度的前提下尽可能做薄，降低整体重量，不会给发射器接口带来额外的负重负担，外壁的各个棱边均做了倒角处理，没有尖锐的毛刺边，

　　避免组装和使用过程中划伤操作人员或划破软管表面。在实际适配场景中，该接头可匹配市面上多数常见规格的软弹发射器外接接口，也可根据不同的软管壁厚调整防脱凸棱的尺寸，适配不同壁厚的PVC软管、硅胶软管等常用管路材质，接驳后的气路密封性可满足常规使用压力下的无泄漏要求，不会因为接驳处漏气导致发射器性能下降。
