增材制造可调式排气喷嘴结构设计

　　在气动系统、小型流体管路以及实验演示类流体装置中，排气喷嘴的通流截面固定往往带来工况适配性差的问题，尤其是需要根据背压、排气流量需求动态调整出口通径的场景，传统固定口径喷嘴需要频繁更换规格，不仅增加备件数量，还会在拆装过程中带来管路密封失效、安装对位偏差等隐患。这款可变面积排气喷嘴的设计，核心就是围绕单一部件实现通流截面连续可调的需求展开，同时适配增材制造的工艺特性，减少传统机加工需要多零件装配带来的累积公差问题。

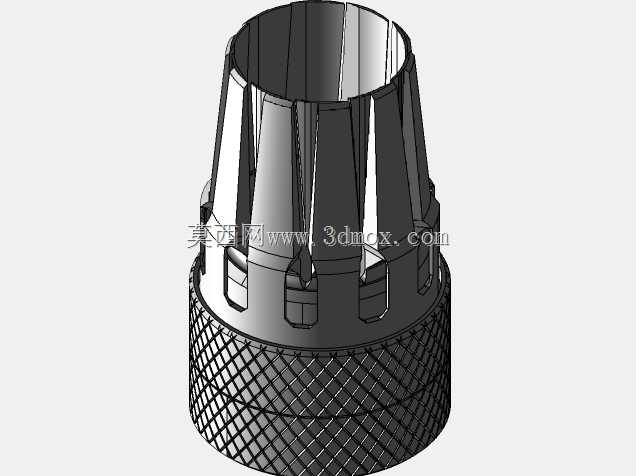

　　从实际使用场景来看，这类喷嘴可覆盖小口径气动回路的末端排气、实验台架的流体喷射演示、小型吹扫装置的风量调节等场景，不需要额外加装调节阀件，仅通过喷嘴自身的结构转动就能实现出口通流面积的线性变化，调节过程中不会出现气流断流的情况，能够匹配从微流量到额定全流量的连续排气需求。设计过程中优先考虑了操作的便捷性，喷嘴下部设置的滚花纹理结构，是针对手动操作场景做的防滑处理，即使操作人员佩戴薄型劳保手套，也能顺畅转动调节段，不会出现施力打滑的问题，滚花的纹理深度、齿距都经过适配，既不会因为纹理过锐划伤手部，也能保证足够的转动摩擦力。

　　结构设计上，喷嘴的调节段采用多瓣式斜切槽结构，当转动下部调节套时，内部的锥面配合结构会带动上部的瓣状结构产生径向的收张位移，以此改变出口端的通流直径，整个调节行程内各瓣的位移量保持一致，不会出现通流截面偏心的问题，避免排气过程中产生偏流、啸叫等异常现象。喷嘴的上部外壁设置有多道轴向的导流棱，一方面是为了增加结构刚性，避免增材制造过程中薄壁结构出现变形，另一方面也能在气流喷出时对附壁气流起到梳理作用，减少出口端的气流紊流度，让排气射流的聚拢性更好。

　　安装边界方面，喷嘴的下端连接段采用标准的外圆柱配合面，可适配常规的快插接头、内螺纹连接座，连接段的长度控制在合理范围，既保证足够的连接配合深度，不会因为配合长度过短导致安装后歪斜，也不会因为长度过长增加不必要的安装空间占用。整体结构没有采用额外的紧固件、密封件，所有功能结构都通过一体化增材制造完成，零件数量仅为单件，不存在装配间隙带来的泄漏隐患，配合面的精度在制造过程中一次性成型，不需要后续二次装夹加工，大幅缩短了从设计到成品的制造周期。

　　设计过程中也充分考虑了增材制造的工艺约束，所有结构的悬空角度都控制在可自支撑的范围内，不需要额外添加打印支撑结构，减少了后处理的工作量，内部的流道面做了平滑过渡处理，没有直角突变结构，既避免了打印过程中出现应力集中导致的结构开裂，也能减少气流在流道内部的压力损失。调节结构的配合间隙经过反复校核，既不会因为间隙过小导致转动卡滞，也不会因为间隙过大出现旁通泄漏，保证调节过程中的密封性和操作手感的顺滑度。在实际工况测试中，这款喷嘴能够在0-0.6MPa的气压范围内正常工作，调节过程中没有出现卡滞、泄漏问题，通流面积的调节范围可覆盖从全闭到全开的连续变化，能够满足不同场景下的排气流量调节需求，相比传统固定喷嘴加调节阀的组合方案，整体结构长度缩短了40%以上，重量也更轻，适合在安装空间紧凑的小型气动设备上使用。
